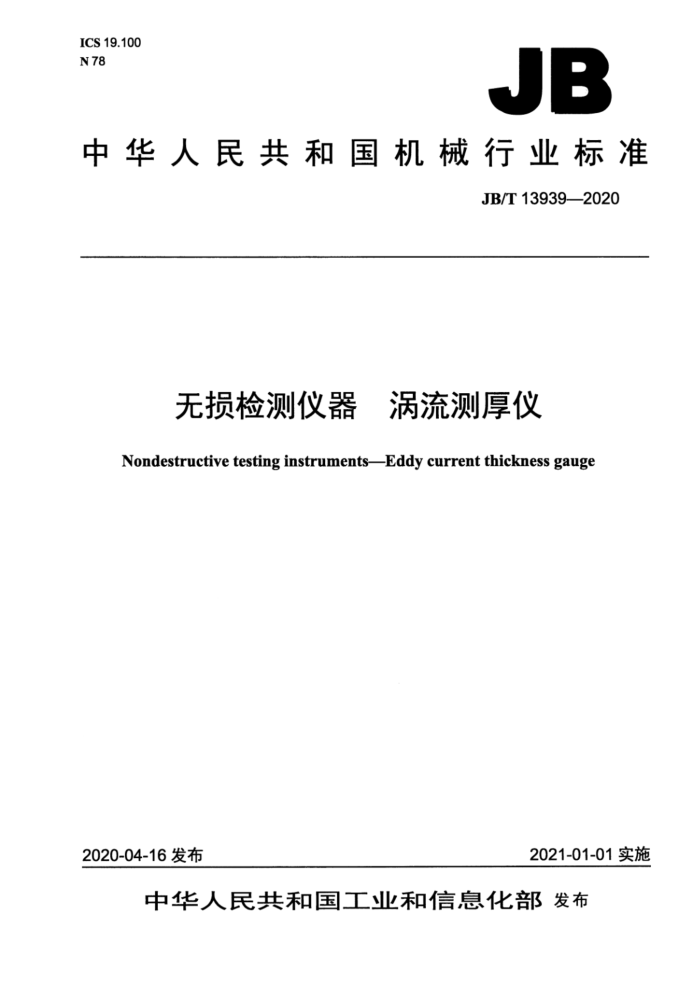

ICS 19.100 N78
JB
中华人民共和国机械行业标准
JB/T139392020
无损检测仪器 涡流测厚仪 Nondestructive testing instruments-Eddy current thickness gauge
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13939—2020
目 次
前言， 1范围 2规范性引用文件 3术语和定义 4技术要求.. 4.1正常工作条件. 4.2基本参数， 4.3 性能要求 5试验设备.. 5.1 试验条件. 5.2 仪器仪表.. 5.3 检测探头 5.4 标准基体试块与校准片 6试验方法. 6.1 频率试验 6.2 测量准确度 6.3 示值变动性 6.4 示值稳定度 6.5 绝缘电阻试验. 6.6 介电强度试验 6.7 耐温试验 6.8 耐湿试验， 6.9 振动试验.. 6.10 冲击试验.. 6.11 运输试验 7检验规则... 7.1 出厂检验， 7.2 型式检验.. 8标志、包装、运输和贮存 8.1标志. 8.2 包装 8.3 运输和贮存
表1 出厂检验及型式检验项目
I JB/T13939—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、华中科技大学、中国科学院金属研究所、南昌航
空大学、装甲兵工程学院、中国铁道科学院、北京航空工程技术研究中心、厦门嘉达声学技术有限公司。
本标准主要起草人：林俊明、康宜华、蔡贵喜、宋凯、董世运、黄凤英、付刚强、林嘉祥、赵晋成。 本标准为首次发布。
II JB/T13939—2020
无损检测仪器 涡流测厚仪
1范围
本标准规定了涡流测厚仪（以下简称测厚仪）的术语和定义、技术要求、试验设备、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于测量金属基体表面非金属覆盖层厚度的涡流测厚仪，用于新制造、使用中和维修后涡流测厚仪的性能试验。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T2611—2007试验机通用技术要求 GB/T6587一2012电子测量仪器通用规范 GB/T12604.6无损检测术语涡流检测 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法 JB/T6147一2007试验机包装、包装标志、储运技术要求
3术语和定义
GB/T12604.6界定的以及下列术语和定义适用于本文件。
3.1
涡流测厚仪 eddycurrentthicknessgauge 基于涡流提离效应原理，用于测量金属基体表面非金属覆盖层的厚度的仪器。
4技术要求
4.1正常工作条件
测厚仪正常工作条件为： a）温度：5℃~35℃； b）相对湿度：不大于80%； c）大气压：86kPa～106kPa d）电源电压：220（1土10%）V； e）电源频率：（50士1）Hz。
4.2基本参数
测厚仪应给出下列基本参数： a）工作频率范围；
1 JB/T13939—2020
b）涡流检测的通道数量； c）厚度的显示方式。
4.3性能要求 4.3.1频率
测厚仪频率宜为100Hz5MHz，频率偏差应小于1%。 4.3.2显示方式
测厚仪应具有厚度值数字显示方式，宜具有一维或二维厚度分布显示记录功能。 4.3.3测量量程
测厚仪应具有明确的厚度测量量程，且量程可分档调整。 4.3.4测量准确度
当测量不小于5μm的覆盖层厚度时，测厚仪的测量准确度应在真实厚度的土10%以内。 4.3.5示值变动性
测厚仪的示值变动性应不大于测量准确度绝对值的1/3。 4.3.6示值稳定度
测厚仪的示值在2h内的漂移量应不大于测量准确度的绝对值。 4.3.7绝缘电阻
交流适配器电源进线端与保护接地电路之间，在试验电压为500V时的绝缘电阻应不小于1MQ， 4.3.8介电强度
交流适配器电源进线端与保护接地电路之间，应能承受1500V、历时1min的介电强度试验，不出现跳火或飞弧。 4.3.9外观质量
测厚仪的外观质量要求应符合GB/T2611一2007中第10章的规定。 4.3.10耐温性能
测厚仪的耐温性能要求应符合GB/T25480一2010中第3章的规定。 4.3.11耐湿性能
测厚仪的耐湿性能要求应符合GB/T25480一2010中第3章的规定。 4.3.12抗振动性能
测厚仪的抗振动性能应符合GB/T6587一2012中4.7的规定。 4.3.13抗冲击性能
测厚仪的抗冲击性能应符合GB/T6587--2012中4.7的规定。
2 JB/T13939—2020
4.3.14运输性能
测厚仪的运输性能应符合GB/T6587一2012中4.8的规定。
5试验设备
5.1 试验条件
除特殊要求外，试验条件应满足4.1的规定。 5.2仪器仪表
试验所需仪器仪表： a）0.5级的交、直流电压表和电流表； b）信号发生器：幅度误差不大于2%，频率误差不大于0.1%； c）不低于50MHz的双踪示波器； d）频率计或频谱分析仪。
5.3检测探头
选用50kHz～500kHz频率范围的绝对点式探头 5.4标准基体试块与校准片
标准基体试块与校准片应满足下列条件： a）标准基体试块的材料牌号：宜采用2系铝合金（淬火+固熔时效）； b）校准片的厚度根据仪器的测量量程确定，校准点宜按每档测量量程取3个～5个等分点，且含
测量量程的上限和下限。
6试验方法
6.1 频率试验
试验条件：应对测厚仪的频率范围进行测量。频率标称值的相对误差按公式（1）计算。
P = L=/x×100%
.（1)
fa
式中： Pr—频率标称值的相对误差； fa——频率标称值，单位为赫（Hz); —频率测量值，单位为赫（Hz）。 使用双踪示波器、频率计或频谱分析仪测量频率。试验后应给出被测量范围内的最大频率偏差。
6.2测量准确度
将校准片放置在标准基体试块表面，每点测量5次，取其平均值作为测量值h，该点的测量误差 P,按公式（2）计算。
_ h- ho ×100%
(2)
P=
.
ho
3 JB/T13939—2020
式中： P测量误差； h——测量值； ho——校准片的实际厚度值。 测量误差应不超出测量准确度的范围。
6.3示值变动性
将校准片放置在标准基体试块表面，同一点15s内连续读数10次，取其最大值与最小值之差作为
试验结果，检测结果应满足4.3.5的要求。 6.4示值稳定度
选择测厚仪最小测量量程档，在标准基体试块表面放置厚度值大于2/3量程的校准片，每隔30min 测量记录一次，连续测量记录2h，取其最大值与最小值之差作为试验结果，检测结果应满足4.3.6的要求。 6.5绝缘电阻试验
使测厚仪处于非工作状态，开关置于接通状态，用绝缘电阻测试仪测量电源进线端与保护接地电路
之间的绝缘电阻，检测结果应满足4.3.7的要求。
6.6介电强度试验
使测厚仪处于非工作状态，开关置于接通状态，用耐电压测试仪在电源进线端与保护接地电路之间施加1.5kV试验电压。试验时，电压应逐步上升到规定值，并在规定的电压上保持1min，检测结果应满足4.3.8的要求。 6.7耐温试验
耐温性能的检测方法应按GB/T25480一2010中4.1、4.2执行，试验后再对测厚仪进行检验，其性能仍应满足本标准第4章的要求。 6.8耐湿试验
耐湿性能的检测方法应按GB/T25480一2010中4.3执行，试验后再对测厚仪进行检验，其性能仍应满足本标准第4章的要求。 6.9振动试验
抗振动性能的试验项目和方法应按GB/T6587一2012中5.9.3执行，试验后再对测厚仪进行检验，其性能仍应满足本标准第4章的要求。 6.10冲击试验
抗冲击性能的试验项目和方法应按GB/T6587一2012中5.9.4执行，试验后再对测厚仪进行检验，其性能仍应满足本标准第4章的要求。 6.11运输试验
运输性能的试验项目和方法应按GB/T6587一2012中5.10执行，试验后再对测厚仪进行检验，其性能仍应满足本标准第4章的要求。
4 JB/T13939——2020
7检验规则
7.1 出厂检验 7.1.1凡出厂产品应经制造厂质量检验部门按出厂检验项目检验合格，并签发产品合格证后方可出厂。 7.1.2出厂检验项目按表1的规定。 7.2 2型式检验 7.2.1 型式检验项目按表1的规定。 7.2.2有下列情况之一时，应进行型式检验：
a）新产品或老产品转厂生产的型式鉴定； b）产品正式生产后，结构、材料、工艺有较大改变，可能影响产品性能： c）产品正式生产时，每三年进行一次型式检验； d）产品长期停产后，恢复生产； e）出厂检验结果与上次型式检验结果有较大差异； f）有质量监督检验资质的法定机构提出进行型式检验的要求。
表1出厂检验及型式检验项目
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 注：“√”为必检项目，“一”为不检项目。
项目频率显示方式测量量程测量准确度示值变动性示值稳定度绝缘电阻介电强度外观质量耐温耐湿抗振动抗冲击运输
技术要求 4.3.1 4.3.2 4.3.3 4.3.4 4.3.5 4.3.6 4.3.7 4.3.8 4.3.9 4.3.10 4.3.11 4.3.12 4.3.13 4.3.14
检验方法 6.1 目测方法目测方法 6.2 6.3 6.4 6.5 6.6 目测方法 6.7 6.8 6.9 6.10 6.11
出厂检验
型式检验
/ / 7 / 7 / 7 / / - 一一一
7 V 7 / V 7 7 / J / 7 7 7 V
8 标志、包装、运输和贮存
8.1 标志
每台测厚仪应在机壳上明显位置固定铭牌，其内容包括： a）规格、型号； b）主要技术参数；
