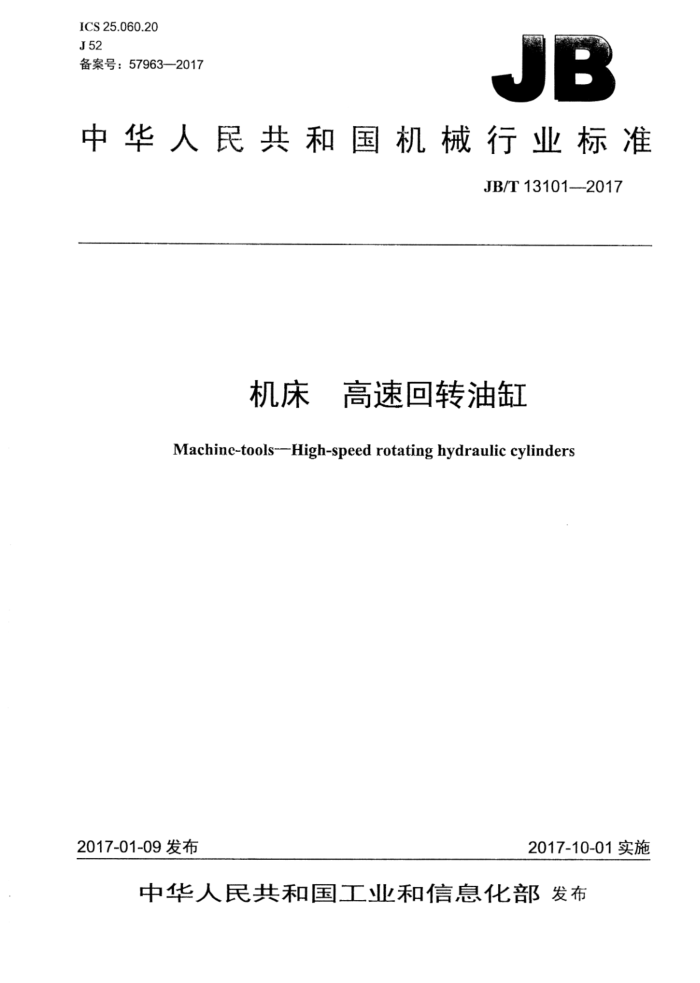

ICS 25.060.20 J52 备案号：57963—2017
JB
中华人民共和国机械行业标准
JB/T131012017
机床 高速回转油缸
Machinc-tools-High-speed rotating hydraulic cylinders
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 中华 人民共和国
机械行业标准机床 高速回转油缸 JB/T13101-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张*27千字 2017年10月第1版第1次印刷
定价：18.00元
*
书号：1511114415 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T131012017
目 次
前言 1范围 2规范性引用文件 3型式和参数. 3.1型式. 3.2参数. 4技术要求.
III
0aa.
4.1一般要求.
4.2最大使用压力Pma 4.3起动压力. 4.4温升 4.5 泄油量.. 4.6 最高转速nmax: 4.7 最大推力FTmax和最大拉力FL 4.8平衡. 4.9运转 4.10 精度检验.. 4.11 保压性能 4.12 卸压性能. 5试验方法. 5.1 试验条件. 5.2起动压力.. 5.3温升.. 5.4泄油量 5.5最大推力和最大拉力. 5.6平衡 5.7运转试验. 5.8保压性能.. 5.9卸压性能. 6检验， 7标志、 包装和随行文件 7.1标志 7.2包装.. 7.3 随行文件附录A（资料性附录） 油缸试验系统图附录B（资料性附录） 油缸最大推力和最大拉力计算方法 B.1 概述. B.2 油缸最大推力
3
10 10 10
1 JB/T13101—2017
B.3 油缸最大拉力
10
000000000000000
图1中实油缸的型式. 图2中空油缸的型式.. 图A.1 油缸试验系统图
.2
***9
表1中实油缸的参数. 表2 中空油缸的参数表3油缸的最高转速.
2 2
II JB/T13101—2017
前 創言
本标准按照GB/T1.1-一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：呼和浩特众环（集团）有限责任公司、烟台机床附件研究所、国家机床质量监督
检验中心。
本标准主要起草人：张国斌、杜淑、时述庆、 张维、姚萍。 本标准为首次发布。
III JB/T13101-2017
机床高速回转油缸
1范围
本标准规定了高速回转油缸的型式和参数、技术要求、试验方法、检验、标志、包装和随行文件。
本标准适用于卡盘外圆线速度不低于45m/s的高速动力卡盘配套用，具有安全装置的高速回转油缸（以下简称油缸）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3141一1994工业液体润滑剂ISO粘度分类 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 JB/T3207一2005机床附件产品包装通用技术条件 JB/T9935一2011机床附件随机技术文件的编制
3型式和参数
3.1型式
油缸按结构型式分为两种：一中实油缸，如图1所示。
-中空油缸，如图2所示。
EXd
打
图1中实油缸的型式
1 JB/T13101—2017
@
2Xd
串图2中空油缸的型式
3.2参数 3.2.1中实油缸参数见图1和表1。
表1 中实油缸的参数
单位为毫米
D2 100 130 130 145
D, (h7)
zxd 6XM10 6XM12 12XM12 12XM16
油缸缸体内径D
h 5 5 5 5
105 125 160 200
80 110 110 120
3.2.2 中空油缸参数见图2和表2。
表2 中空油缸的参数
单位为毫米
D, (h7)
D2 115 130 170 190 215
D3 36 46 52 75 91
zXd 6XM10 12XM10 12XM10 12×M10 12XM12
油缸缸体内径D
h
105
100 100 130 160 180
5 5 5 5 5
125 155 180 205
4技术要求
4.1一般要求 4.1.1油缸外表面应光滑、美观，不应有锐边、毛刺和气孔等缺陷，未加工表面应进行涂装保护。 4.1.2各密封部位应无渗漏现象。 4.1.3油缸包装前，进出油口及回油口应加密封盖，以防止杂质进入油缸内部。 2 JB/T13101—2017
4.1.4各运动部件安装后应运动轻便灵活，无阻滞现象。 4.2最大使用压力Pmax
油缸的最大使用压力应不低于4.0MPa。 4.3起动压力
油缸的起动压力应不大于0.2MPa。 4.4温升
油缸的温升不应超过30℃，其外表温度不应超过65℃。 4.5泄油量
油缸的泄油量可根据结构特点由制造者自行确定。 4.6最高转速nmax
油缸的最高转速见表3。
表3 油缸的最高转速
油缸缸体内径
105
125
155
160
180
200
205
mm
中实油缸 I/min 中空油缸 I/min
6 000
6 000
5 500
5500
8000
7000
6 200
4700
3 800
4.7最大推力FTmax和最大拉力FLmax
制造者应给出在最大使用压力时的最大推力和最大拉力。 4.8平衡
油缸的平衡品质级别应不大于G2.5。 4.9运转
运转时配油阀体应转动灵活，不应有卡滞现象，所有密封部位不应有渗漏现象，油缸不应出现抱轴等异常现象。 4.10精度检验 4.10.1 一般说明 4.10.1.1使用本标准时，精度检验方法和检验工具精度应按GB/T17421.1一1998的规定。 4.10.1.2精度检验前应对检验轴端部的径向圆跳动和轴向圆跳动按G01项预先检验。 4.10.1.3G1项和G2项精度检验，可根据检验方便的原则，按任意顺序进行。 4.10.1.4精度检验中的线性尺寸和公差的单位为毫米（mm）。
3
