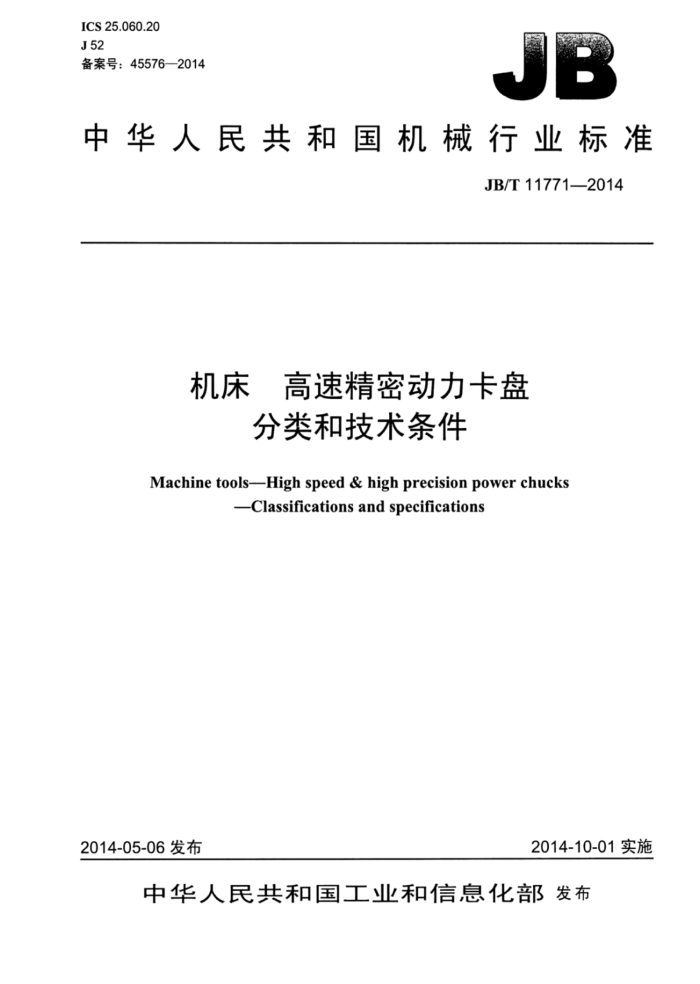

ICS 25.060.20 J52 备案号：45576—2014
中华人民共和国机械行业标准
JB/T11771—2014
机床 高速精密动力卡盘
分类和技术条件
Machine tools-High speed & high precision power chucks
-Classifications and specifications
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11771—2014
目 次
前言
TI
范围 2规范性用文件 3型式和参数 3.1型式. 3.2参数 4卡爪连接型式. 5几何精度检验
1
5.1一般说明.. 5.2卡盘精度. 6技术要求.
18 18 18 18 18 18
6.1 材质和硬度 6.2 动平衡. 6.3 极限转速.. 6.4静态夹紧力. 6.5 安全防护.. 7试验方法. 7.1动平衡 7.2极限转速与静态紧力. 8检验规则 8.1出厂检验. 8.2型式检验.. 9标志和包装附录A（规范性附录）检验环
**18
0
000000000000000
18 ..18
..19 19 19 .19 20
图1卡盘的型式图2短圆柱型卡盘.
中中中中中中中中 2
2 JB/T11771—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：江苏无锡建华机床附件集团有限公司。 本标准主要起草人：潘伟明、韦鸣、张震宁。 本标准为首次发布。
II JB/T11771—2014
机床高速精密动力卡盘
分类和技未条件
1范围
本标准规定了高速精密动力卡盘的型式分类、几何精度检验、技术要求、试验方法、检验规则、标志和包装。
本标准适用于机床用外圆线速度为57m/s～67m/s的高速精密楔式动力-卡盘，其他高速精密动力F 盘也可参照采用。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5900.1一2008机床主轴端部与F盘连接尺丁第1部分：圆锥连挖 GB/T5900.2一1997机床主轴端部与花盘互换性尺寸J-第2部分：凸轮锁紧型 GB/T5900.3一1997机床主轴端部与花盘互换性尺第3部分：F口型 GB15760一2004金属切削机床安全防护通用技术条件 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB23290—2009机床安全卡盘的设计和结构安全要求 JB/T3207一2005机床附件产品包装通用技术条件 JB/T3860.2一2011机床模式动力卡盘第2部分：梳齿卡爪互换性尺寸 JB/T9935—2011机床附件随机技术文件的编制 ISO3442一2:2005机床分离爪白定心卡盘尺寸和几何精度检验第2部分：键、槽配合型动力
F盘 (Machine tools-Dimensions and geometric tests for self-centring chucks with two-piece jaws—Part 2: Power-operated chucks with tongue and groove type jaws ) 3型式和参数
3.1型式
卡盘按其与机床主轴端部的连接型式分为短圆柱型和短圆锥型。短圆锥型的型式按GB/T5900.1- 2008、GB/T5900.2一1997、GB/T5900.3—1997的规定，选用AzC、D三种型式（见图1）。
短圆锥型卡盘的连接型式和代号（用字母和数字表示）与卡盘直径的配置关系见表1。 3.2参数 3.2.1短圆柱型参数
短圆柱型参数见图2和表2。
1 JB/T11771—2014
短圆锥D型
短圆锥C型
短圆柱型
短圆锥A2型
图1卡盘的型式
表1
单位为毫米
卡盘公称直径d
250 A2, C, D 6,8 8, 11
315
400
500
630
125
160
200
± 5% 连接型式连接代号
15
15
5
6
11
4
团
五
AB
图2 短圆柱型卡盘
表2 200
单位为毫米
卡盘公称直径d
315 300
500 380
630
125 115 82.6 11.5 5 0.15
160
250
400
±5% DH6 D2 d h 1
170 133.4 171.4 235.0 235.0 330.2 330.2
220
300
380
140 104.8 11.5 5 0.15
18 5 0.20
22 6 0.20
22 6 0.20
22 6 0.20
13.5 5 0.15
18 5 0.20
2 JB/T11771—2014
3.2.2短圆锥型参数
A2型、C型、D型短圆锥型卡盘连接参数分别按GB/T5900.1—2008、GB/T5900.2—1997GB/T 5900.3—1997中表2的规定。
4卡爪连接型式
4.1卡爪连接型式见表3。
表3
硬爪软爪软爪
梳齿型键、槽型
卡爪
4.2梳齿型连接型式见JB/T3860.2一2011。 4.3 键、槽配合型卡爪互换性尺寸见ISO3442-2：2005。
5几何精度检验
5.1 一般说明 5.1.1 使用本标准时，精度检验方法和检验T具精度应按GB/T17421.1一1998的规定。 5.1.2精度检验前应对检验轴端部的径向圆跳动和轴向圆跳动按G01项和G02项预先检验。 5.1.3 需要转动中进行的几何精度检验，应把卡盘直接或通过过渡盘安装到检验轴上。 5.1.4精度检验中的线性尺寸和公差的单位为毫米（mm）。 检验项目
G01
检验轴端部或过渡盘的径向圆跳动简图
x-D
AxC-D
回
白
向
向
卡盘公称直径dinom
公差X 0.002 0.005
≥125~250 >250~630
检验工具
指示器
检验方法（按GB/T17421.1一1998中5.6.1.1.4和5.6.1.2.2的规定）
检验时指示器测头应垂直于被测表面。
3 JB/T11771—2014
G02
检验项目
检验轴端部或过渡盘的轴向圆跳动
简图
AXC-D
xC-D
向
G
向
回
卡盘公称直径dinom
公差X 0.002 0.005
≥125~250 >250630
检验工具
指示器
检验方法（按GB/T17421.1—1998中5.6.3.2的规定）
检验时检测位置应靠近尽可能大的直径。
4 JB/T11771—2014
5.2 卡盘精度 5.2.1 带顶爪卡盘几何精度检验检验项目
G1
外径向四跳动
简图
AXAB
WO0 2
十
卡盘公称直径dinom
公差X 0.015 0.020 0.030 0.040
≥125~160 >160~250 >250~400 >400~630
检验工具
指示器注：可采用两种检验方法。 a）卡盘安装在检验轴上： b）卡盘安装在检验装置上因检验轴端部和卡盘存在误差，两种检验结果可能不同。
检验方法（按GB/T17421.1—1998中5.6.1.1.4和5.6.1.2.2的规定）
检验时指示器测头应垂直于被测表面。
5
