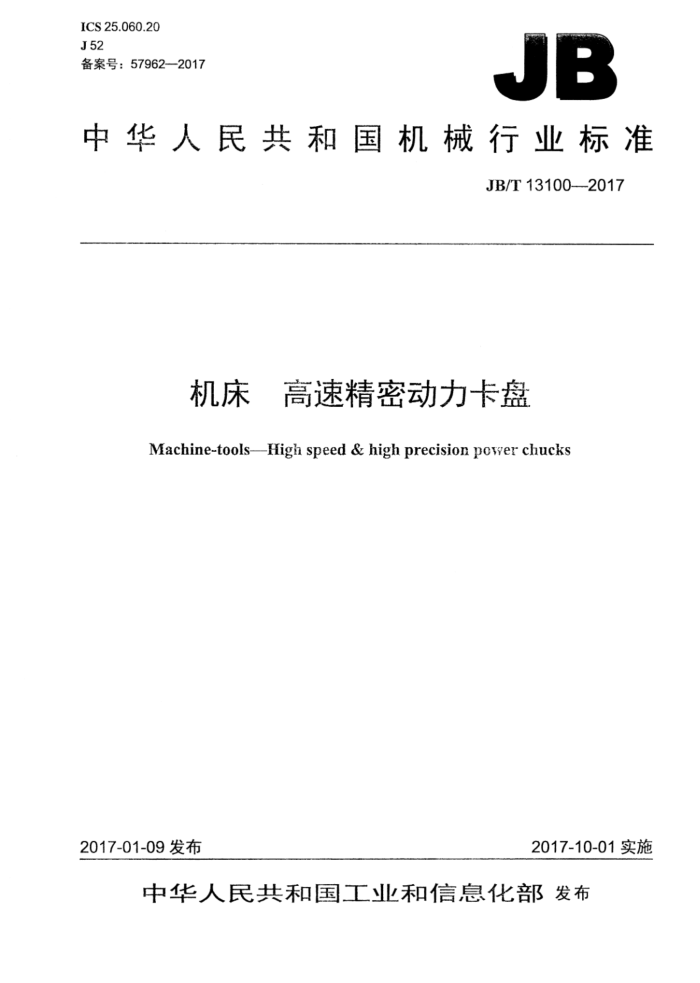

ICS 25.060.20 J52 备案号：57962—2017
JB
中华人民共和国机械行业标准
JB/T13100--2017
机床 高速精密动力卡盘 Machine-tools-High speed & high precision pcvyer chucks
2017-10-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T13100—2017
目 次
前言 1范围 2规范性引用文件 3型式和参数
I1
3.1型式 3.2参数 4几何精度检验.. 4.1检验棒.. 4.2检验轴或过渡盘精度 4.3卡盘体精度 4.4卡盘标配软顶爪的检验(用检验顶爪） 4.5卡盘标配硬顶爪的检验 5技术要求 5.1 外观.. 5.2材质和硬度... 5.3动平衡.. 5.4最高转速.. 5.5静态夹紧力. 6试验方法.. 6.1动平衡.. 6.2最高转速.. 6.3静态夹紧力. 7检验标志、包装和随机技术文件
.
3
16 16 16 16 16 16 16 16 16 16 16 17 17 17 17 18
8
8.1标志 8.2 包装. 8.3 随行文件附录A（规范性附录） 检验棒和检验环尺寸图1卡盘的型式.. 图2短圆柱型卡盘图3·标准检验项爪的公差
中
表1 短圆锥型卡盘的连接型式代号与卡盘直径的配置关系表2短圆柱型卡盘的参数表3静态夹紧力... 表A.1 检验棒尺寸表A.2 检验环直径..
.2 2 16 18 18
1 JB/T13100—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：呼和浩特众环（集团）有限责任公司、烟台机床附件研究所、国家机床质量监督
检验中心。
本标准主要起草人：张国斌、杜淑、姚萍、时述庆、张维。 本标准为首次发布。
II JB/T13100—2017
机床高速精密动力卡盘
1范围
本标准规定了高速精密动力卡盘的型式和参数、几何精度检验、技术要求、试验方法、检验、标志、包装和随行文件。
本标准适用于机床用外圆线速度不低于45m/s的梳齿爪型高速精密动力卡盘（以下简称卡盘）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5900.1一2008机床主轴端部与卡盘连接尺寸第1部分：圆锥连接 GB/T5900.2一1997机床主轴端部与花盘互换性尺寸第2部分：凸轮锁紧型 GB/T5900.3--1997 机床主轴端部与花盘互换性尺寸第3部分：卡口型 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 JB/T3207-2005机床附件产品包装通用技术条件 JB/T3860.2---2011 机床楔式动力卡盘第2部分：梳齿卡瓜互换性尺寸 JB/T9935-2011 机床附件随机技术文件的编制
3型式和参数
3.1 型式
卡盘按其与机床主轴端部的连接型式分为短圆柱型和短圆锥型（见图1）。
短圆锥A2型
短圆锥D型
短圆柱型
短圆锥C型
图1卡盘的型式
短圆锥型的型式按GB/T5900.1—-2008、GB/T5900.2—1997、GB/T5900.3—1997的规定，选用A2 C、D三种型式。
1 JB/T13100—2017
短圆锥型卡盘的连接型式代号（用字母和数字表示）与卡盘直径的配置关系按表1的规定。
表1 短圆锥型卡盘的连接型式代号与卡盘直径的配置关系
单位为毫米
卡盘公称直径Daom
125
160
200
250
315
400
500
630
(±6%) 连接型式
AC, D 6, 8
连接型式代号
5
6
8,11
15
15
4
11
3.2参数 3.2.1短圆柱型参数
短圆柱型参数见图2和表2。
A
中AB
图2短圆柱型卡盘
单位为毫米
表2 短圆柱型卡盘的参数
卡盘公称直径Dnom
125
160 140
200
250
315
400
500
630
(±6%) D, (H6)
110
170
220
220
300
380
380
D2
82.6
104.8
133.4
171.4
171.4
235.0 330.2
330.2
11.5 11.5
d
13.5
18
18
22
26
26
h
5
5
4
5
6
6
6
6
0.15 0.20
0.15
0.15
0.20
t
0.20
0.20
0.20
3.2.2短圆锥型参数
A,型、C型、D型短圆锥型卡盘连接参数分别按GB/T5900.1-2008、GB/T5900.2—1997、GB/T 5900.3-1997中表2的规定。 2 JB/T13100-2017
3.2.3梳齿爪互换性尺寸
梳齿爪互换性尺寸按JB/T3860.2一2011的规定。
4几何精度检验
4.1检验棒
检验棒应用优质钢并淬硬，以避免由于卡盘夹紧力造成外表面的损伤。检验棒尺寸见本标准表A.1，或由制造商和使用者协商确定。检验棒的精度应符合GB/T17421.11998的A.3中相同尺寸检验棒的规定。
检验环应用优质钢并淬硬，以避免由于卡盘夹紧力造成外表面的损伤。为了减少检验环变形的影响，读取数据时应靠近卡爪。检验环尺寸见本标准表A.2。 4.2检验轴或过渡盘精度
卡盘所有几何精度检验都是在转动中进行的，卡盘应直接或通过过渡盘安装到检验轴上，检验轴或过渡盘外圆径向圆跳动和轴向圆跳动应按G01项和G02项进行预先检验。 4.3卡盘体精度
卡盘体精度按照G1和G2项检验，检验时没有夹紧力。 4.4卡盘标配软顶爪的检验(用检验顶爪)
检验G3和G4项时，应使用-平头标准检验顶爪。顶爪不在卡盘加工，且应在淬硬（≥60HRC）情况下能经受住夹紧力并没有永久变形。
检验时夹紧力应是卡盘最大静态夹紧力的67%（2/3）。 检验顶爪的作用尺寸应在0.005mm以内（见图3）。
≤0.005
00
图3标准检验顶爪的公差
4.5卡盘标配硬顶爪的检验
检验G5～G10项时，基爪上安装一副进行标记过的卡盘标配硬顶爪。顶爪应是处于夹紧情况下加工的。
标配硬顶爪加工时及G5项和G10项检验时的夹紧力应是卡盘最大静态夹紧力的67%（2/3）。 检验G6～G9项时，为消除检测中因检验环表面损伤和变形对检验值的影响，夹紧力应是卡盘最大
静态爽紧力的1/8～1/3
这些项目检验的是在硬顶爪和基爪装配在一起加工后卡盘的最大允许夹持精度。交换项爪和基爪在多数情况下将降低卡盘夹持精度。
3 JB/T13100—2017
项目
G01
检验轴端部或过渡盘的径向圆跳动。
简图
XG-D
xC-D
C
C
回
D
卡盘公称直径Daom mm
公差x（指示器最大变动量） mm
D.m≤200 200 0.002 0.005
检验工具
指示器。
检验方法（按GB/T17421.1—1998中5.6.1.1.4和5.6.1.2.2的规定）
指示器测头应垂直于被测表面。
4 JB/T131002017
项目
G02
检验轴端部或过渡盘的轴向圆跳动。
简图
LXC-D
xC-D
向
回
O
D
卡盘公称直径Daom mm
公差x（指示器最大变动量） mm
Dnom≤200 200 0.002 0.005
检验工具
指示器。
检验方法（按GB/T17421.1一1998中5.6.3的规定）
