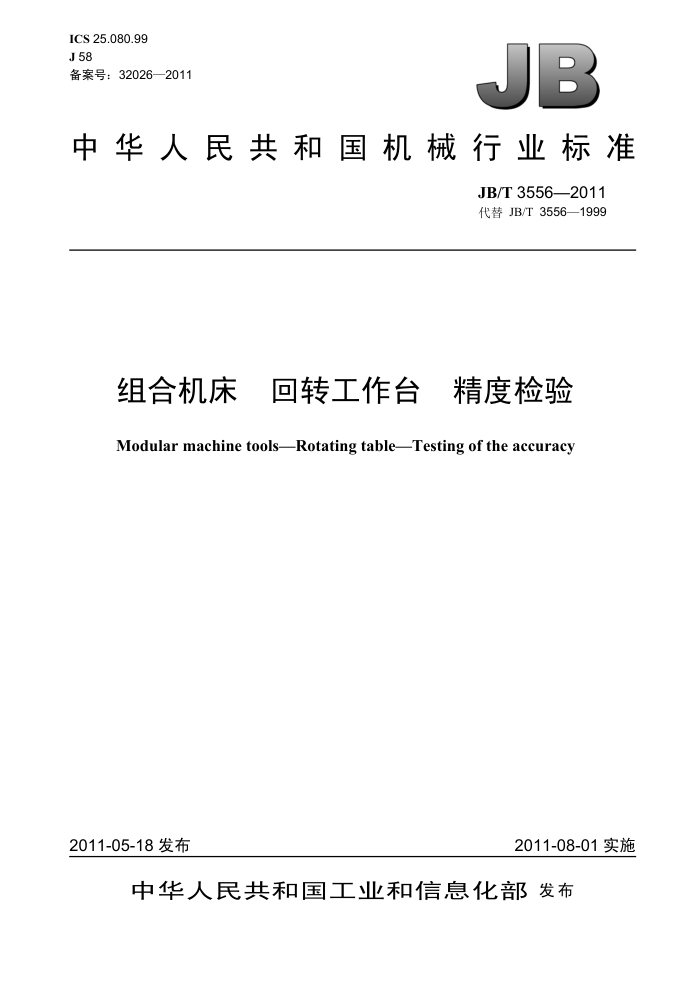

ICS 25.080.99 J 58 备案号：32026—2011
JB
中华人民共和国机械行业标准
JB/T 3556—2011 代替 JB/T 3556—1999
组合机床 回转工作台 精度检验 Modular machine toolsRotating tableTesting of the accuracy
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化部发布 JB/T 3556—2011
目 次
前言.…
.
.........................
...
范围.. 规范性引用文件.
1
2 3 4
般要求几何精度检验 JB/T 3556—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3556—1999《组合机床回转工作台精度检验》，与 JB/T3556—1999相比主要
技术变化如下：
对原标准前言中的提出和归口单位进行了修改；检验项目中的“允差”改为“公差”
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连机床集团有限责任公司、豫西机床有限公司。 本标准主要起草人：罗秀珍、王素琴, 本标准所代替标准的历次版本发布情况为：
-JB/T 3556—1983， JB/T3556—1999。
II JB/T 3556-2011
乙
4几何精度检验序号
公 差 mm
简图
检验项目
检验工具
检验方法
精度等级精密级
花盘工 花盘直径作面的平
高精 检验平 按 GB/T 17421.1 —1998 中 5.3.2.2 的度级 尺、等高 规定。
普通精度级
mm
面度
≤400 0.020 0.012 0.006 垫块、可 以花盘边缘上的a)）、b）、c）三点为
调量块、 基准点，在3个点上各放一等高垫块。
>400 ～630 >630
0.025 0.016 0.008 检验平台 将检验平尺放在 a)、c）点上，在 d)
点上放一可调量块，并使其与平尺的工作面接触；再将平尺放到b）、d）点上，在e）点上放一可调量块，并使其与平尺的工作面接触。然后，将平尺逐次按测量线所示的八个方向放置在量块上，分别至少在平尺的中间及两端3个位置上用可调量块检验花盘工作面与平尺间的间隙。 以最大与最小间隙之差作为测定值。 注：测量间隙时，可取下d）点的可
～1 000 0.030 0.020 0.010
>1000 ～1 600 >1 600 ～2 000
0.040 0.025 0.012
b)
+
0.050 0.030 0.016
G1
土
调量块。 序号
公 冏差 mm
简 图
检验项目
检验工具
检验方法
花盘
精度等级
花盘的 直径 普通精度
指示 按GB/T 17421.1—1998 中5.6.1.2.3的
径向安装 mm 精度级 精密级 高精
度级 器、检验 规定。
棒、检验 将检验棒插入花盘的工艺孔中。2个平台
0.016 0.010 0.006 0.020 0.012 0.008
≤400 >400 ～630 >630 ～1 000 >1000 ～1 600 >1600 ～2 000
指示器互相垂直固定，并使其测头垂直顶在检验棒的圆柱面上。转动花盘并使其在每个工位上定位，记下2个指示器在每个工位的读数，计算出花盘转一周时每个指示器读数的最大代数差。 以指示器读数的最大代数差作为测定值。
0.025 0.016 0.010
0.030 0.020 0.012
（本项检验不用于多齿盘定位的工作台和没有中央工艺孔的工作台）。
0.040 0.025 0.016
G4
JB/T 3556-
-2011
S
