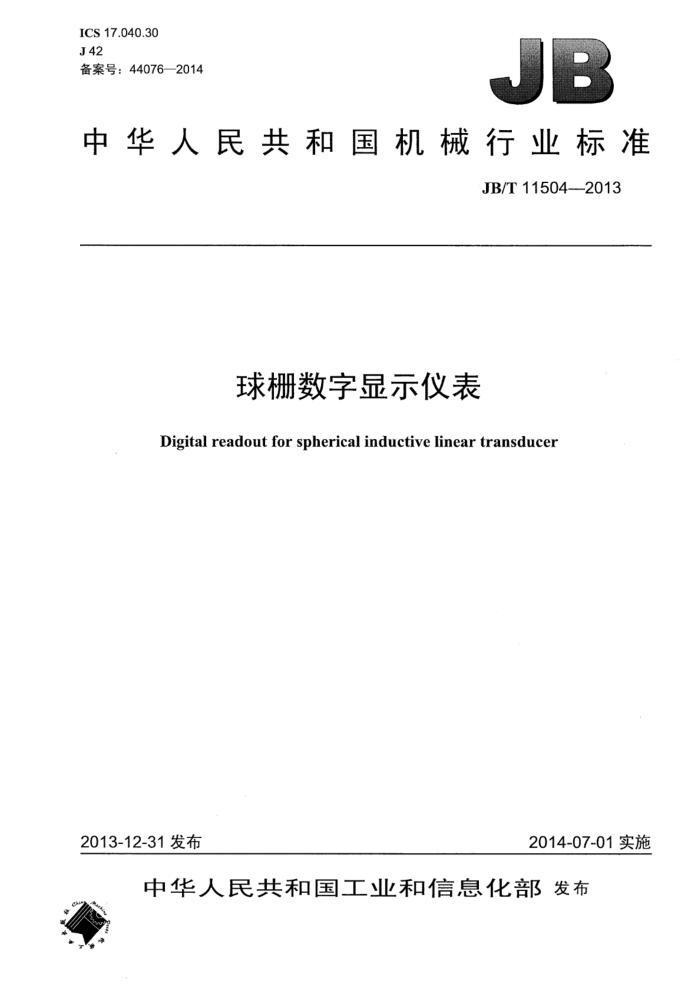

ICS17.040.30 J42 备案号：44076—2014
JB
中华人民共和国机械行业标准
JB/T11504---2013
球栅数字显示仪表
Digitalreadout for sphericalinductivelineartransducer
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中 华人民共和 国
机械行业标准球栅数字显示仪表 JB/T11504—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2014年9月第1版第1次印刷
定：
*
书号：15111·11257 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11504—2013
目 次
前言 1范围. 2规范性引用文件 3术语和定义.. 4结构型式与基本参数
II
4.1 结构型式 4.2 基本参数 5功能.. 5.1基本功能. 5.2 附加功能 6要求. 6.1 外观. 6.2 防护等级（IP） 6.3 抗干扰能力 6.4 准确度 6.5 稳定度.. 电气安全性能.
7
7.1 保护接地. 7.2 绝缘电阻， 7.3 耐电压强度， 8环境适应性 8.1 气候环境. 8.2 力学环境， 8.3 贮运与使用环境. 8.4 电源. 9连续运行试验. 10试验方法..
F
10.1 试验条件， 10.2试验（检查）项目及方法
11检验规则... 11.1 出厂检验 11.2 型式检验.. 11.3 判定规则. 12标志与包装.
X
..+.
12.1 标志.. 12.2包装 13随机文件附录A（规范性附录）检验项目及重要度
10
I JB/T 11504—2013
表1基本参数. 表2抗快速瞬变电脉冲群干扰能力试验表3抗快速瞬变电脉冲群干扰能力试验表4电压暂降、短时中断抗干扰能力试验，表5气候环境. 表6机械振动（正弦）试验. 表7冲击试验... 表8包装跌落试验，表9连续运行试验表A.1检验项目及重要度，
10
I JB/T11504—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：航天科工惯性技术有限公司。 本标准参加起草单位：威勤测量系统（深圳）有限公司、成都新和数控设备有限公司、广州数控设
备有限公司、中国计量科学研究院、国家机床质量监督检验中心。
本标准主要起草人：徐宗正、石晓明、张建辉、曾锦东、罗大江、黄志良、卢国纲、张玉洁、张恒、 张建国。
本标准为首次发布。
III JB/T115042013
球栅数字显示仪表
1范围
本标准规定了球栅数字显示仪表的术语和定义、结构型式与基本参数、功能、要求、电气安全性能、 环境适应性、试验方法、检验规则、标志与包装等。
本标准适用于以球栅线位移传感器为检测元件的球栅数字显示仪表（以下简称“数显表”)。 注：数显表与球栅线位移传感器相连组成线位移测量系统，主要用于机床、仪器的坐标线位移测量。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB/T2423.1—2008电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2—2008电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.3-2006 电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击 GB/T2423.10—2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T3168一1993数字控制机床操作指示形象化符号 GB4208-2008 外壳防护等级（IP代码） GB/T4857.5—1992 包装运输包装件跌落试验方法 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388—1986 运输包装收发货标志 GB/T6587—2012 电子测量仪器通用规范 GB/T9969—2008 工业产品使用说明书总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T144361993 工业产品保证文件总则 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5-2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试
验
GB/T17799.2—2003 电磁兼容通用标准工业环境中的抗扰度试验 EIA/TIA-232-E--1991数字终端设备和数据电路终端设备间使用串行二进制数据交换的接口
(Interface between data terminal equipment and data circuit-terminating equipment employing serial binary data interchange)
EIA-422-A-—1978 平衡电压数字接口电路的电气特性（Electricalcharacteristics-balancedvoltage
I JB/T11504—2013
digital interface circuit)
TIA-485-A一2003平衡数字多点通信系统中发送与接收器的电气特性 (Electrical characteristics ofgenerators and receivers for use in balanced digital multipoint systems) 3术语和定义
下列术语和定义适用于本文件。
3.1
球栅数字显示仪表.digitalreadoutforsphericalinductivelineartransducer 与球栅线位移传感器相连，直观显示位移示值的显示仪表称为球栅数字显示仪表。
3.2
球栅距 ballpitch 作为测量基准元件的钢球直径称为球栅距。
结构型式与基本参数
4
4.1结构型式
数显表按坐标数分为单坐标、双坐标及多坐标的数显表。 4.2基本参数
数显表的显示分辨力、供传感器电压及输入信号类型见表1。
表1基本参数
基本参数显示分辨力μm 供传感器电压DCV
参数值
0.1~100 5、12 正弦相位移信号符合TTL标准的相位差为90°的AB相信号相位差为90°的AB相1Vpp正弦波电压信号或11μA正弦波电流信号符合RS-232（按EIA/TIA-232-E—1991）接口标准的串行信号符合RS-422（按EIA-422-A—1978）或RS-485（按TIA-485-A-—2003）接口标准的串行信号
输入信号类型
5功能 5.1基本功能
数显表与球栅线位移传感器组成测量系统后，在有效量程内应正确计数，且显示屏的显示数值清晰可见。 5.2附加功能
数显表应具有清零功能。
2 JB/T11504-2013
6要求
6.1外观 6.1.1数显表的面板、机壳表面不得有凹痕、划伤、裂缝和变形，表面涂层或镀层不应有气泡、龟裂、 脱落和锈蚀等缺陷。 6.1.2数显表机壳和面板上的开关、按钮、灯、插头、插座等均应有表示其功能的标志，标志应牢固、 清晰；使用形象化图形作为功能标志时，应符合GB/T3168--1993的规定。 6.1.3连接导线的颜色及面板上的开关、按键和灯的颜色应符合GB5226.1一2008的规定。 6.2防护等级（IP)
数显表应具有防护能力，机箱的防护等级不应低于IP43，面板的防护等级不应低于IP54(按GB4208 —2008的规定）。 6.3抗干扰能力 6.3.1基本要求
数显表应具有一定抗干扰能力，受扰后允许加或减1个最小分辨力，且功能不被劣化。 6.3.2抗静电干扰能力
数显表工作时，对操作人员经常触及的所有部位进行接触放电电压为4kV、空气放电电压为8kV （按GB/T17799.2一2003的规定）的抗静电干扰能力试验，试验过程中的数显表应能正常工作。 6.3.3抗快速瞬变电脉冲群干扰能力
数显表工作时，在交流供电电源端和保护接地端之间施加脉冲群（见表2）进行抗快速瞬变电脉冲群干扰能力试验，试验过程中的数显表应能正常工作。
数显表工作时，传感器信号电缆用耦合夹施加脉冲群（脉冲幅度为1kV，其他参数见表2）进行抗快速瞬变电脉冲群干扰能力试验，试验过程中的数显表应能正常工作。
表2抗快速瞬变电脉冲群干扰能力试验
脉冲群持续时间
脉冲重复率 kHz 5
正、负脉冲群干扰时间
脉冲群间隔 单脉冲宽度 脉冲上升沿 脉冲幅度
kV 2
ms
ns
min 1
15 6.3.4 抗电压冲击干扰能力
50±15
300
50±15
数显表工作时，在输入电源中叠加脉冲电压（见表3）进行抗电压冲击干扰能力试验，试验过程中的数显表应能正常工作。
表3抗快速瞬变电脉冲群干扰能力试验
叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的
叠加脉冲电压的 叠加脉冲电压的
前沿
宽度
峰值 kv 2±0.2
脉冲重复率次数/min
极性正极/负极
试验次数正、负各5次
μs
1.2±0.3
50±10
1
m
