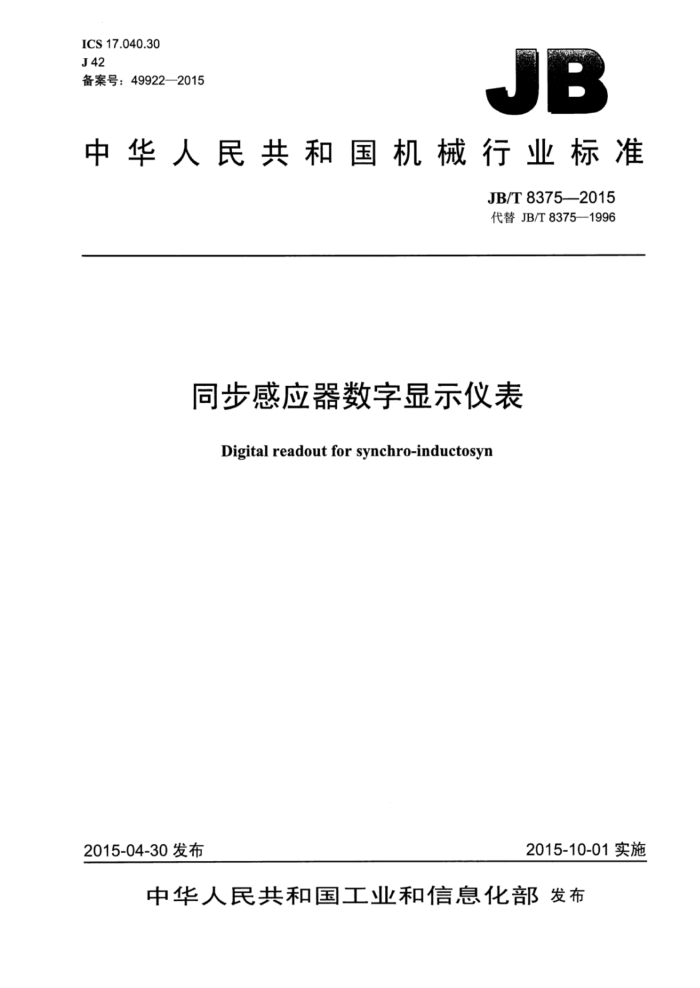

ICS 17.040.30 J42 备案号：49922—2015
JB
中华人民共和国机械行业标准
JB/T8375—2015 代替JB/T8375—1996
同步感应器数字显示仪表
Digitalreadoutforsynchro-inductosyn
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T8375—2015
目 次
前言范围
II
1 2 规范性引用文件
3术语和定义 4结构型式与基本参数
4.1结构型式， 4.2基本参数， 5功能.... 5.1显示功能， 5.2清零功能.. 6要求..
2
6.1 外观质量， 6.2 防护等级. 6.3 抗干扰能力， 6.4 准确度 6.5 稳定度.. 电气安全性能. 7.1 保护接地 7.2 绝缘电阻.. 7.3 耐电压强度 8环境适应性.. 8.1 气候环境 8.2 恒定湿热. 8.3 力学环境 8.4 贮运与使用环境 8.5 电源...
A
4
连续运行..
9
10试验方法.. 10.1 试验条件 10.2试验（检查）项目及方法。 11检验规则 11.1出厂检验. 11.2型式检验.. 11.3判定规则.. 12标志与包装. 12.1标志。 12.2包装.. 13 随机文件..
8 JB/T8375—2015
附录A（规范性附录） 检验项目及重要度
表1数显表的基本参数，表2抗快速瞬变电脉冲群干扰能力试验表3抗电压冲击干扰能力试验表4抗电压暂降、短时中断干扰能力试验，表5数显表的气候环境要求表6恒定湿热试验.. 表7机械振动（正弦）试验表8冲击试验.. 表9包装跌落试验，表10 连续运行试验，表 A.1 检验项目及重要度
II JB/T8375—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8375一1996《感应同步器数显表 技术条件》，与JB/T8375一1996相比主要技术变
化如下：
标准名称改为《同步感应器数字显示仪表》；修改了规范性引用文件（见第2章，1996年版的第2章）：增加了术语和定义（见第3章）；取消了产品型号（见1996年版的第3章）；增加了结构型式与基本参数（见第4章）；修改了准确度（见6.4，1996年版的4.4）； -取消了重复误差（见1996年版的4.5）；修改了稳定度（见6.5，1996年版的4.6）；取消了最高静态测量位移速度（见1996年版的4.7）：取消了最高动态测量位移速度和最大加速度（见1996年版的4.8）；增加了防护等级要求（见6.2）；修改了抗千扰能力（见6.3，1996年版的4.10）；取消了可靠性（见1996年版的4.11）；修改了电气安全性能（见第7章，1996年版的4.10）；增加了环境适应性（见第8章）；增加了连续运行（见第9章）；取消了开箱合格率（见1996年版的4.12）；增加了试验方法（见第10章）； -增加了检验规则（见第11章）；修改了标志与包装（见第12章，1996年版的第5章）；增加了随机文件（见第13章）；增加了检验项目及重要度附录（见附录A）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：中国航空工业集团公司北京航空精密机械研究所。 本标准参加起草单位：广州机械科学研究院有限公司、桂林广陆数字测控股份有限公司、珠海市怡
信测量科技有限公司。
本标准主要起草人：叶明、徐国柱、李振雄、黄志良、张松涛、陈恬生、陈杰、高国栋、胡青党。 本标准所代替标准的历次版本发布情况为：
JB/T8375—1996。
III JB/T8375—2015
同步感应器数字显示仪表
1范围
本标准规定了同步感应器数字显示仪表的术语和定义、结构型式与基本参数、功能、要求、电气安
全性能、环境适应性、试验方法、检验规则、标志与包装等。
本标准适用于以线位移同步感应器和角位移同步感应器为检测元件的同步感应器数字显示仪表（以下简称数显表）。
注：数显表与同步感应器相连组成位移测量系统，主要用于仅器的坐标线位移和角位移测量
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T2423.1—2008 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.102008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T31681993 数字控制机床操作指示形象化符号 GB4208—2008 外壳防护等级（IP代码） GB/T4857.5—1992 包装运输包装件跌落试验方法 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388—1986 运输包装收发货标志 GB/T6587—2012 电子测量仪器通用规范 GB/T9969—2008 工业产品使用说明书总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T14436—1993 工业产品保证文件总则 GB/T17626.2—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.11—2008 ：电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度
试验
3术语和定义
下列术语和定义适用于本文件。
- JB/T83752015
3.1
同步感应器数字显示仪表digitalreadoutforsynchro-inductosyn 与同步感应器相连，直观显示位移示值的显示仪表。
结构型式与基本参数
4
4.1结构型式
数显表按测量显示的坐标数分为单坐标数显表、双坐标数显表及多坐标数显表。 4.2 基本参数
数显表的基本参数见表1的规定。
表1数显表的基本参数
基本参数
参数值 0.1~10 0.036~1 1、2、5
线位移数显表 μm 角位移数显表
分辨力
4
配接线位移同步感应器周期 mm 配接角位移同步感应器极数
256、360、512、720、1024、2000
5功能
5.1 显示功能
数显表与同步感应器组成位移测量系统后，在有效量程内应正确显示位移量，且显示屏的显示数值清晰可见。 5.2清零功能
数显表应具有清零功能。
6要求
6.1 外观质量 6.1.1外观
数显表的面板、机壳表面不得有凹痕、划伤、裂缝和变形，表面涂层或镀层不应有气泡、龟裂、脱落和锈蚀等缺陷。 6.1.2标志
数显表机壳和面板上的开关、按钮、灯、插头、插座等均应有表示其功能的标志，这些标志应牢固、 清晰、美观、耐久。使用形象化图形作为功能标志时，应符合GB/T3168--1993的规定。 6.1.3颜色
连接导线的颜色及面板上的开关、按键和灯的颜色应符合GB5226.1一2008的规定。
2 JB/T8375—2015
6.2防护等级
数显表应具有防护能力，机箱的防护等级不应低于IP43，面板的防护等级不应低于IP54（按GB 4208—2008的规定）。 6.3抗干扰能力 6.3.1基本要求
数显表应具有一定的抗干扰能力，受扰后允许加或减1个最小分辨力，且功能不被劣化， 6.3.2抗静电干扰能力
数显表工作时，对操作人员经常触及的所有部位进行接触放电电压为4kV、空气放电电压为8kV 的抗静电干扰能力试验，试验过程中数显表应能正常工作。 6.3.3抗快速瞬变电脉冲群干扰能力
数显表工作时，在交流供电电源端和保护接地端之间施加脉冲群（见表2）进行抗快速瞬变电脉冲群抗干扰能力试验，试验过程中的数显表应能正常工作。
数显表工作时，传感器信号电缆用耦合夹施加脉冲群（脉冲幅度为1kV，其他参数见表2）进行抗快速瞬变电脉冲群抗干扰能力试验，试验过程中的数显表应能正常.工.作。
表2抗快速瞬变电脉冲群干扰能力试验
脉冲群持续时间！ 脉冲群间隔 单脉冲宽度 脉冲上升沿 脉冲幅度 脉冲重复率 正、负脉冲群干扰时间
kV 1
kHz 5
min 1
ms
ns
15
50 ±15
50±15
300
6.3.4 抗电压冲击干扰能力
数显表工作时，在输入电源中叠加脉冲电压（见表3）进行抗电压冲击抗干扰能力试验，试验过程中的数显表应能正常工作。
表3 3抗电压冲击干扰能力试验
叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的
叠加脉冲电压的 叠加脉冲电压的
宽度
前沿
峰值 kv 2±0.2
脉冲重复率次数/min
试验次数正、负各5次
极性正极/负极
μs
1.2±0.3 6.3.5 抗电压暂降、短时中断干扰能力
50±10
1
数显表工作时，使交流供电电源电压发生变化，进行抗电压暂降、短时中断干扰能力试验（见表4），试验结束后数显表应能正常工作，
表4 抗电压暂降、短时中断干扰能力试验
时间ms
持续周期 0.15
%UT 0 40 70
3 20 100
- 5
注：Ur 一额定工作电压。
3 JB/T83752015
6.4准确度
在工作环境下，数显表输入标定的同步感应器模拟信号，其示值与标定值之差的绝对值不大于10个分辨力。 6.5稳定度
在工作环境下，数显表输入标定的同步感应器模拟信号，4h内示值变化量的绝对值不大于5个分度值。
7电气安全性能
7.1 保护接地
机壳应具有保护接地端子及PE标志。电源中性线N不应与PE相连，且不应相互替代。 电气和机械的导体件都应用黄绿色导线连接到保护接地电路上，连接要牢固。保护接地电路的连续
性应符合GB5226.1—2008的规定。 7.2绝缘电阻
在工作环境下，电源线L、N端子和保护接地间施加500V直流电压时，绝缘电阻不应小于1MQ 7.3耐电压强度
电源线L、N端子和保护接地线之间应能经受交流电压为1000V（有效值）、频率为50Hz、时间为10s和漏电流不应大于5mA的耐电压试验，试验中不应有击穿和飞弧现象。
8环境适应性
8.1 气候环境
适应于数显表的气候环境要求见表5。
表5 数显表的气候环境要求
环境温度℃ 0~45 10~60
气候环境工作气候贮运气候
相对湿度 ≤85%（无凝露）
注1：工作气候环境是指传感器可以正常工作的气候环境要求。 注2：贮运气候环境是指包装好的传感器可以长期贮存或运输的气候环境要求。 注3：相对湿度是指温度为45℃±2℃时的相对湿度要求。
8.2恒定湿热
对数显表需进行恒定湿热试验（见表6）。试验后通电，数显表应能正常工作。
表6恒定湿热试验
温度℃ 40±2
相对湿度 (85±3)%
持续时间h
12
4
