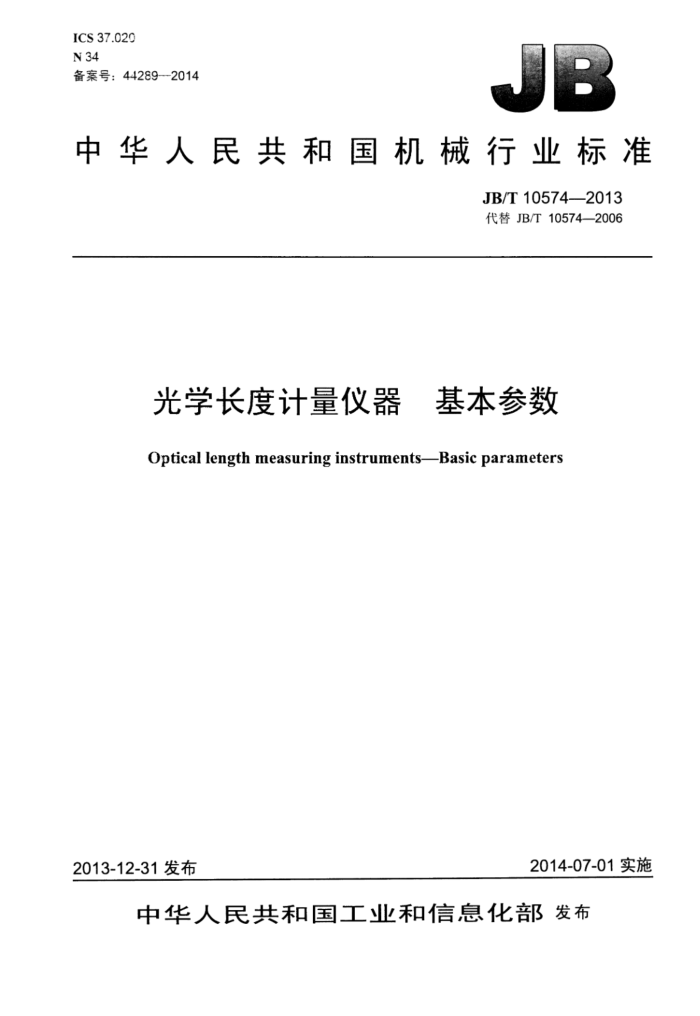

ICS 37.020 N 34 备案号：442892014
中华人民共和国机械行业标准
JB/T10574—2013 代替JB/T10574—2006
光学长度计量仪器 基本参数
Opticallengthmeasuringinstruments-Basicparameters
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T10574—2013
目 次
前言 1范围， 2术语和定义. 分类及基本参数
II
3
I JB/T10574—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10574一2006《光学长度计量仪器基本参数》，与JB/T10574—2006相比主要技术变
化如下：
一对标准的范围作了重新界定： -增加了第2章术语和定义；一增加了数字式精密光学计的内容；一将光学计的示值误差指标的分段常量表达方式，改为用公式表达：一增加了卧式光学计的内容；删除了光学读数式立式测长仪的内容；将数字式万能测长仪划分为“普通型”“精密型”和“超精密型”； -提高了数字式万能测长仪和数字式立式测长仪的分辨率指标；将测长机划分为“光学测长机”“光栅测长机”“激光测长机”和“端度比长仪”；一在测长机的规格中，增加了2m测长机。 本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本标准起草单位：贵阳新天光电科技有限公司、上海理工大学、贵州省光学测量工程技术研究中心、
-
-
苏州一光仪器有限公司、宁波市教学仪器有限公司、南京江南永新光学有限公司、南京东利来光电实业有限公司、宁波华光精密仪器有限公司、梧州奥卡光学仪器公司、宁波舜宇仪器有限公司、宁波永新光学股份有限公司、广州粤显光学仪器有限责任公司、麦克奥迪实业集团有限公司、重庆光电仪器有限公司。
本标准主要起草人：胡清、冯琼辉、贺育培、钱克清、王国瑞、李晞、杨广烈、徐利明、张景华、 胡森虎、曾丽珠、李弥高、肖倩、夏硕。
本标准所代替标准的历次版本发布情况为：
JB/T10574—2006。
II JB/T10574—2013
光学长度计量仪器 基本参数
1范围
本标准规定了光学长度计量仪器的术语和定义、分类及基本参数。 本标准适用于具有一维几何测量功能，采用光学测量原理和接触测量方式，用于测量零件长度尺寸
的计量仪器。
2术语和定义
下列术语和定义适用于本文件。
2.1
光学读数式长度计量仪器scalereadinglengthmeasuringinstrument 采用标尺和光学成像系统（显微或投影系统）读取仪器示值的长度计量仪器。
2.2
数字式长度计量仪器digitaldisplaylengthmeasuringinstrument 采用数显表或电脑显示屏显示仪器示值的长度计量仪器。
2.3
端度比长仪lengthcomparator 带有长度基准和内、外量爪，用于标定大尺寸量具量值的测长机。
2.4
绝对测量absolutemeasurement 不需要仪器之外的标准量，被测量的量值能完整地在仪器上获得的测量方法。
2.5
比较测量 comparisonmeasurement 也称相对测量。将被测量与仪器之外的标准量放在仪器上进行比较，在仪器上读取两者量值之差的
测量方法。 2.6
分度值 直valueofascaledivision 对于光学读数式长度计量仪器，在读数视场内读取示值最末位的标尺上，两相邻刻度所对应的测量
轴位移量。 2.7
分辨力 resolution 对于数字式长度计量仪器，能引起显示数字变化的测量轴最小位移量。
2.8
测量范围 measuringrange 仪器能按规定的精度指标完成测量的最大尺寸和最小尺寸的范围。
2.9
示值范围indicatingrange 仪器所能显示的最大量值和最小量值之间的范围。
1 JB/T10574—2013
2.10
示值误差indicatingerror 在仪器上对被测对象进行测量，仪器示值与被测对象真值之差。用于评定必须以示值零点作为测量
起点的长度计量仪器。 2.11
测量准确度 measuringaccuracy 被测对象的测量结果与其真值的一致程度。由对示值误差进行再处理得到。在测量范围内，任意两
点间的测量准确度等于该两点的示值误差的代数差。用于评定能以仪器测量范围内的任意位置为测量起点的长度计量仪器。
3 分类及基本参数
3.1 光学长度计量仪器分类：接触式干涉仪、光学计、测长仪和测长机。 3.2 接触式干涉仪和光学计的基本参数见表1。
表1
分度值 分辨力 测量范脚 示值范围
示值误差 μm
序号
仪器名称
mm ±0.01 ±0.005 ±0.002 5 ± 0.02 ±(0.05+0.002 5 Ab)
μm 0.2 0.1 0.05 0.2
μm
mm
(0.03+1.5mi)
立式接触式干涉仪
0~120
1
2
2 精南光学计 光学读数
-
0~180
数字显示光学读数数字显示
0.02
- -
0~180 外尺寸0～500 内尺寸14～200
3
立式光学计
0.1
±0.1 ±(0.1+0.0015Ab)
卧式光学计受检点到示值零点的分度数；i 分度值：元 仪器所用单色光的波长；A2 波长检定极限误差。
4
1
b A 受检点的示值，单位为微米（um）。 3.3 测长仪的基本参数见表2。
表 2
测量准确度 μm 外尺寸 内尺寸 1+么
测量范围 mm
分度值 分辨力 μm
序号
仪器名称
μm 0.1
绝对测量0100 比较测量0~180
数字式立式测长仪
1
100 1+
外尺寸：绝对测量0100 比较测量0~500
200 1.5+
光学读数
1
100
2 万能测长仪
普通型
1+
0.1 或 0.01
0.5+L
数字显示 精密型
内尺寸：
200 0.5 0.3
100 1 0.7
使用大、小测钩10～200 使用小孔测量装置1～20
超精密型
测量长度， 单位为毫米（mm）。
L
2 JB/T10574—2013
3.4 测长机的基本参数见表3。
表3
分度值 分辨力 μm
测量范围 mm 外尺寸
示值误差 μm
序号 仪器名称
μm
内尺寸
微米测量段：±（0.1+0.0015Ab）
0~1000 0~2000 13.5~1900
13.5~900 毫米测量段： L
0.6 +
+
光学测长机
1
200 L
1
13.5~2 900 分米测量段： 30~900 30~1900 30~2900
0~3 000
0.5 +
+
100
0~1000 0~2000 0~3000 0~6000 20~865 250~1 050 20~1065 250~2050
光栅测长机
2
0.2
0.5 +
200
激光测长机
3
0.1
±0.5+
30~5 900
500 ±10
端度比长仪受检点到示值零点的距离，单位为毫米（mm）。 受检点示值，单位为微米（μm）。
4
1
b
A
3
