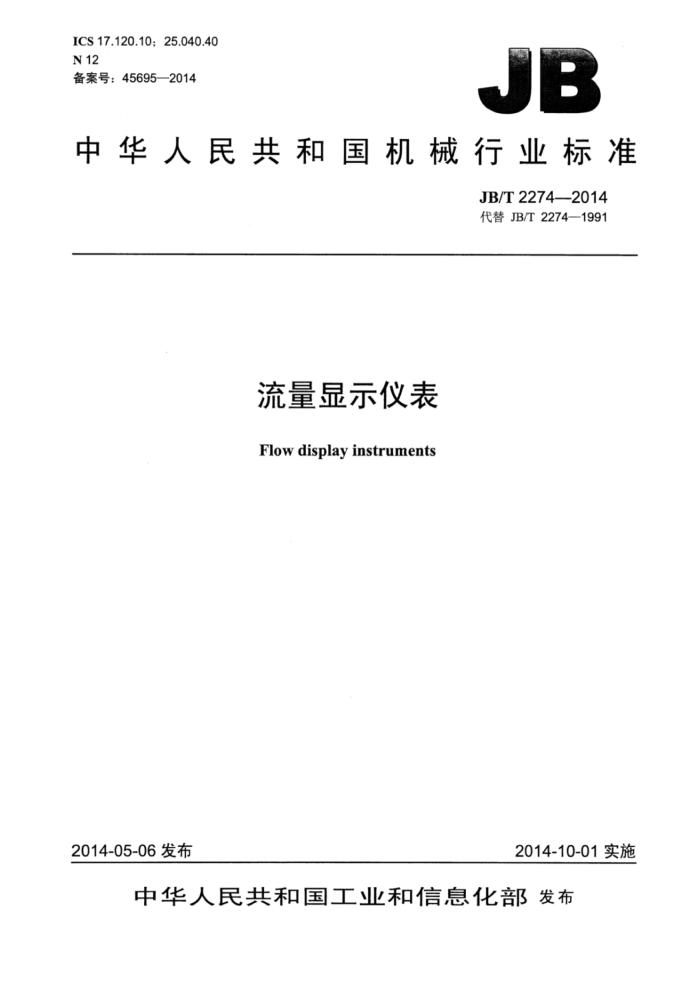

ICS 17.120.10;25.040.40 N 12 备案号：45695—2014
JB
中华人民共和国机械行业标准
JB/T2274—2014 代替JB/T2274—1991
流量显示仪表 Flow display instruments
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准流量显示仪表 JB/T22742014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX×297mm·1.75印张·57千字
2015年4月第1版第1次印刷
定价：27.00元
*
书号：15111·12012 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2274—2014
目 次
前言 1 范围. 2规范性引用文件 3术语和定义. 4产品分类及基本参数 4.1产品分类... 4.2 基本参数.. 4.3 通信接口. 4.4 显示.. 4.5 流量系数.. 4.6 接线端子... 4.7 外形尺寸. 5要求 5.1 基本误差， 5.2 功能要求. 5.3 影响量的影响， 5.4 电磁兼容性要求 5.5 电气安全 5.6 防爆性能... 5.7 外壳防护.. 5.8 其他要求... 6试验方法. 6.1 试验条件... 6.2 基本误差.. 6.3 功能检查... 6.4 影响量的影响.. 6.5 电磁兼容性要求 6.6 电气安全.... 6.7 防爆性能... 6.8 外壳防护.. 6.9 其他要求.. 7检验规则. 7.1出厂检验.. 7.2 型式检验... 8标志、包装、说明书及贮存 8.1标志， 8.2 包装. 8.3 说明书.
I
C
2
0
11 11 12 14 14 14 14 14 14 15 16 16 16 16
I JB/T2274—2014
8..4贮存.. 附录A（资料性附录）质量流量、体积流量及常用参数的计算 A.1常用流量传感器流量表达式 A.2体积流量与质量流量的换算 A.3常用物性参数计算参考文献.
16 .17 .17 18 19 22
..
表1参比工作条件、正常工作条件和运输贮存条件表2系数a的选用值表3与影响量有关的要求，表4电磁兼容性要求. 表5电磁兼容性能判据。 表6绝缘强度试验电压，表7检验项目
F
X
14
IⅡ JB/T2274—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2274一1991《流量显示仪表》，与JB/T2274一1991相比主要技术变化如下：
范围中指明本标准适用于带微处理器的流量显示仪表；更新并补充了“规范性引用文件” 修改了术语流量（瞬时流量）和总量（累积流量）的定义，补充了术语“仪表系数”“工作状态”“标准状态”及其定义；一删除了表1工作条件中的电磁和机械条件，相关内容放在技术要求中考虑；将原标准运输贮存条件中的-40℃～55℃和-40℃～70℃两组运输贮存环境温度统一为-40℃55℃，将相对湿度改为≤95%; 一将原标准4.2.3“热电阻”修改为“温度信号（补偿用）”，并对条文内容做了编辑性修改（见 4.2.2.2); 增加了“压力信号（补偿用）”（见4.2.2.3）；输出参数中删除了目前已不常用的二-十进制码；通信接口中增加了RS-485接口（见4.3）；删除了原标准的“仪表外供电源”的内容（1991年版的4.3.4）； 5.1基本误差中，删除了定量控制的内容，增加了5.1.5示值重复性误差的要求；表2系数a的选用值中，为适应高准确度流量显示仪表的需要，增加了0.05一档，并取消了不优先选用值； -增加了5.2功能要求，将原标准规定的断电保护功能移至5.2，并将原标准规定的多种一次断电保护时间统一为应达到72h以上； 5.3.1与影响量有关的要求中，以“电源电压和频率变化”代替原规定的“电源电压”和“电源频率”：增加了机械振动、共模和串模干扰的试验值；增加了5.4电磁兼容性要求，合并了原标准5.4.5规定的电源瞬时中断要求；按GB/T18271.2的规定修改了5.5.2表6绝缘强度试验电压； -增加了5.6防爆性能要求； -增加了5.7外壳防护要求； 6.4.2环境温度影响试验，改为按GB/T18271.3的方法进行试验； 6.4.4机械振动影响试验，改为按GB/T18271.3的方法进行试验； 6.4.5电源电压和频率变化试验，按GB/T18271.3的方法进行试验，将原电源电压、电源频率的分别变化改为组合变化； 6.4.6共模干扰试验和6.4.7串模干扰试验改为按JB/T6239.1一2007规定的方法进行试验； -增加了6.5电磁兼容抗扰度试验方法；增加了6.7防爆性能试验方法； -增加了6.8外壳防护试验方法；改写了附录A，增加了“体积流量与质量流量的换算”及“常用物性参数计算”；一增加了参考文献。
-
-
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。
III JB/T2274—2014
本标准起草单位：上海工业自动化仪表研究院、上海同欣自动化仪表有限公司、浙江苍南仪表厂、 福建上润精密仪器有限公司、福建顺昌虹润精密有限公司、福州福光百特自动化设备有限公司、杭州盘古自动化系统有限公司、南京优倍电气有限公司、青岛自动化仪表有限公司、上海肯特智能仪器有限公司、天信仪表集团有限公司、余姚市银环流量仪表有限公司、浙江正泰中自控制工程有限公司、中国仪器仪表行业协会自动化仪表分会。
本标准主要起草人：李明华、纪纲、章圣意、蔡铁强、陈志扬、董健、戈剑、顾志烈、郭豪杰、盛卫东、孙海清、王建忠、朱家顺、朱春刚、蔡闻智、顾瑞良、武丽英。
本标准所代替标准的历次版本发布情况为：
JB2274—1978，JB/T2274—1991。
IV JB/T2274—2014
流量显示仪表
1范围
本标准规定了流量显示仪表的术语和定义、产品分类、基本参数、要求、试验方法、检验规则、标
志、包装、说明书及贮存。
本标准适用于与流量传感器或变送器配合使用，进行流量积算、指示、体积修正等的各种各类带微处理器的流量显示仪表（以下简称仪表）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.4爆炸性环境第4部分：由本质安全型“i”保护的设备 GB4208—2008外壳防护等级（IP代码） GB/T9969 工业产品使用说明书总则 GB/T13384 机电产品包装通用技术条件 GB/T15479 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T17611一1998封闭管道中流体流量的测量术语和符号 GB/T 17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度 GB/T17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18268.1一2010测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T18271.3 过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验 GB/T22112 工业自动化仪表接线端子的排列和标志 GB/T22162 盘装和架装工业过程测量和控制仪表的盘面和开孔尺寸 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 JB/T 6239.1 工业自动化仪表通用试验方法第1部分：共模、串模抗扰度试验 JB/T8622 工业铂热电阻技术条件及分度表
3术语和定义
GB/T17611界定的以及下列术语和定义适用于本文件。
1 JB/T2274—2014
3.1
流量flowrate 瞬时流量instantaneousflowrate 流经管道横截面的流体量与该量通过该截面所花费时间之商。 [GB/T17611—1998，定义4.1] 注：瞬时流量包括瞬时体积流量和瞬时质量流量，瞬时体积流量包括工况体积流量和标况体积流量。工况体积流量
是指工作状态下的瞬时体积流量。标况体积流量是指用户设定的标准状态下的瞬时体积流量。标况根据用户使用地区设定，在中华人民共和国境内，标况设定为介质温度为20℃C、压力为101.325kPa。
3.2
总量totalquantity 累积流量在一段时间内流经管道横截面的流体量的总和。 注：总量可以是体积量，也可以是质量，体积量可以是工况体积总量和标况体积总量。
3.3
断电保护poweroutageprotection 在仪表供电电源断电期间，仪表准确保护设定参数及总量等数据的功能。
3.4
一次断电保护时间timeofsinglepoweroutageprotection 一次断电后，仪表能维持断电保护功能的时间。
3.5
模数转换analogue-to-digitalconversion 以采样、量化、编码和必要的辅助运算方法将模拟量转换成数字量的过程。
3.6
量化误差quantizationerror 数字化过程中与分辨力有关的那部分误差。
3.7
仪表系数meterfactor 在某个试验流量点，流量计通过试验测量出的与流量成某种关系的参数，是多次测量的平均值。
3.8
工作状态workingcondition 通过某截面或测量点的介质的状态注：工作状态通常用一组物理参数（例如温度和压力等）来描述。
3.9
标准状态standardstate 在温度为20℃、压力为101.325kPa下介质的状态。
4产品分类及基本参数
4.1产品分类 4.1.1按测量介质分类
按配用流量传感器的测量介质可分成： a）气体流量显示仪表；
2
