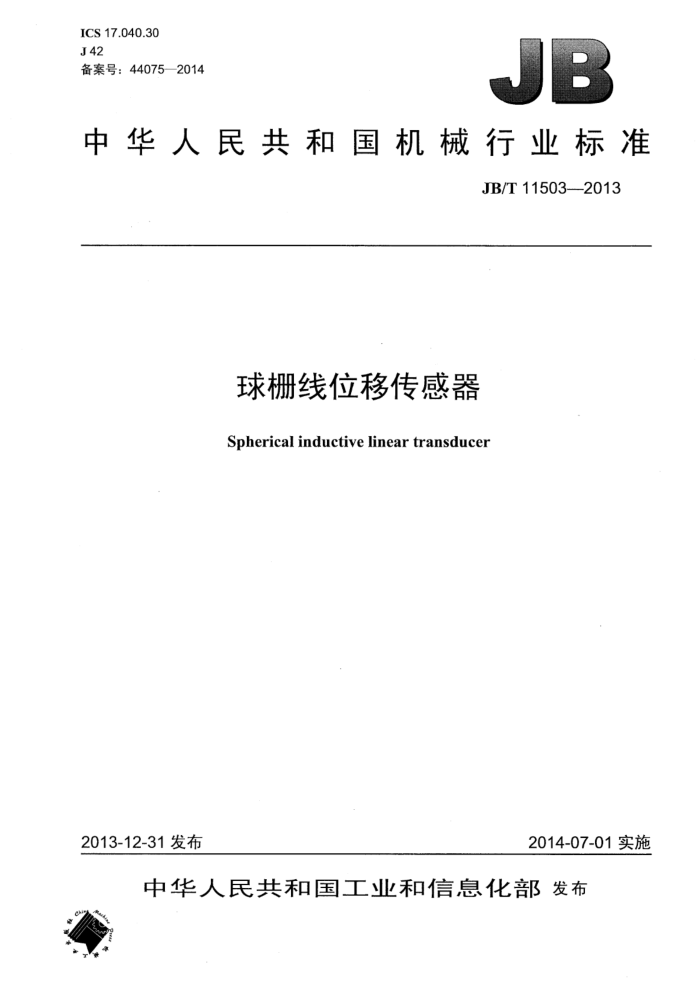

ICS17.040.30 J42 备案号：44075—2014
中华人民共和国机械行业标准
JB/T 11503-2013
球栅线位移传感器 Spherical inductive linear transducer
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11503--2013
目 次
前言 1范围.. 规范性引用文件
1
2
3术语和定义 4参数.
4.1 基本参数 4.2 测量长度规格
5功能. 6要求... 6.1 基本要求 6.2防护等级（IP） 6.3抗干扰能力. 6.4准确度 7环境适应性 7.1．气候环境.. 7.2力学环境 7.3贮运与使用环境 7.4电源.. 8连续运行试验 9试验方法.. 9.1试验条件 9.2试验（检查）项目及方法. 10检验规则. 10.1出厂检验... 10.2型式检验... 10.3判定规则.. 11标志与包装. 11.1标志. 11.2包装... 12随机文件. 附录A（规范性附录）球栅线位移传感器测量长度规格表. 附录B（规范性附录）检验项目及重要度表1基本参数表2准确度表3气候环境适应性试验，表4机械振动（正弦）试验表5冲击试验表6 包装跌落试验
........-..0.......
.............
T JB/T11503--2013
表7连续运行试验. 表A.1球栅距为5mm的球栅尺规格表表A.2球栅距为12.7mm的球栅尺规格表，表B.1检验项目及重要度.
0O
S
9
II JB/T11503—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：航天科工惯性技术有限公司。 本标准参加起草单位：威勤测量系统（深圳）有限公司、成都新和数控设备有限公司、广州数控设
备有限公司、中国计量科学研究院、国家机床质量监督检验中心。
本标准主要起草人：徐宗正、石晓明、张建辉、曾锦东、罗大江、黄志良、卢国纲、张玉洁、张恒、 张建国。
本标准为首次发布。
III JB/T11503——2013
球栅线位移传感器
1范围
本标准规定了球栅线位移传感器的术语和定义、参数、功能、要求、连续运行试验、试验方法、检验规则、标志与包装、随机文件等。
本标准适用于以钢球直径为测量基准的球栅线位移传感器。 注：球栅线位移传感器可与球栅数字显示仪表相连组成线位移测量系统，主要用于机床、仪器的坐标线位移测量：
球栅线位移传感器也可作为位置反馈功能部件，与数控系统相连用于机床、仪器的坐标位置测量。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2423.1--2008电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2006电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5一1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击 GB/T2423.10—-2008 电工电子产品环境试验 第2部分：试验方法试验Fc：振动（正弦） GB4208--2008外壳防护等级（IP代码） GB/T4857.5一1992包装运输包装件跌落试验方法 GB/T4879—1999 防锈包装 GB/T5048-1999 防潮包装 GB/T 6388—1986 运输包装收发货标志 GB/T6587—2012 电子测量仪器通用规范 GB/T9969—-2008 工业产品使用说明书总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T14436-—1993 工业产品保证文件总则 GB/T17626.22006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17799.2—2003电磁兼容通用标准工业环境中的抗扰度试验 EIA/TIA-232-E一1991数字终端设备和数据电路终端设备间使用串行二进制数据交换的接口
(Interface between data terminal equipment and data circuit-terminating equipment employing serial binary data interchange)
EIA-422-A-1978平衡电压数字接口电路的电气特性（Electrical characteristics-balanced voltage digital interface circuit)
TIA-485-A一2003平衡数字多点通信系统中发送与接收器的电气特性 （Electrical characteristics of generators and receivers for use in balanced digital multipoint systems) JB/T11503—2013
3术语和定义
下列术语和定义适用于本文件。
3.1
球栅尺spherical inductive scale 以直径相等的钢球作为检测基准元件而构成的标尺。
3.2
读数头readerhead 内置励磁线圈和感应线圈，沿着球栅尺移动，检测出直线位移的部件。
3.3
球栅距ballpitch 作为测量基准元件的钢球直径。
3.4.
增量式球栅线位移传感器incremental spherical inductivelinear transducer 以相对位移量表示位置值的球栅线位移传感器。
3.5
绝对式球栅线位移传感器 absolute spherical inductive linear transducer 以绝对位移量表示位置值的球栅线位移传感器。
4参数
4.1基本参数
球栅线位移传感器的分辨力、球栅距、最大移动速度、额定电压及输出信号类型见表1。
表1基本参数
基本参数分辨力μm 球栅距mm
参数值
0.1~100 5、12.7 12、60、120、150 5、12 正弦相位移信号符合TTL标准的相位差为90°的AB相信号相位差为90°的AB相1Vpp正弦波电压信号或11μA正弦波电流信号符合RS-232（按EIA/TIA-232-E一1991）接口标准的串行信号符合RS-422（按EIA-422-A—1978）或RS-485（按TIA-485-A—2003）接口标准的串行信号
最大移动速度m/min 额定电压DCV
输出信号类型
4.2测量长度规格
球栅线位移传感器测量长度规格见附录A。
5功能
球栅线位移传感器应具有在测量长度范围内测量位移量的功能。
2 JB/T11503---2013
6要求
6.1基本要求
6.1.1球栅尺和读数头表面应平直、光滑且无明显的机械损伤和缺陷。 6.1.2球栅尺和读数头之间应能够平稳，轻快地相对滑动，且无明显阻力 6.2防护等级（IP）
球栅线位移传感器应具有防尘、防水和防油能力，防护等级不应低于IP67（按GB4208一2008的规定)。 6.3抗干扰能力 6.3.1基本要求
球栅线位移传感器应具有一定的抗干扰能力，受扰后充许加或减1个最小分辨力，且功能不被劣化。 6.3.2抗静电干扰能力
将球栅线位移传感器与球栅数字显示仪表相连组成线位移测量系统，系统应接地。对操作人员可能触及的所有部位进行接触放电电压为4kV、空气放电电压为8kV（按GB/T17799.2--2003的规定）的抗静电干扰能力试验，试验结束后球栅线位移传感器应能正常工作。 6.4准确度
球栅线位移传感器的准确度用土（N+nL/1000）um来表示，N、n取值见表2。
表2准确度
球栅线位移传感器的准确度土（N+nL/1000）μm
5 10
N L 注1：L为球栅线位移传感器的测量长度， 单位为毫米（mm）。 注2：当L<1000mm时，则L按1000mm代入±（N+nL/1000）计算准确度。 注3：N、n取表中同列数值代入土（N+nL/1000）计算准确度。
10 10 10 20 20 20
3 10
5 2
5 5
3 2
3 5
10
10
2
5
2
5
7环境适应性
7.1 气候环境
适应于球栅线位移传感器的气候环境要求见表3。
表3气候环境适应性试验
气候环境工作温度贮运温度
环境温度℃
0~50 -20~70
注1：工作温度是指球栅线位移传感器可以正常工作的温度要求。 注2：贮运温度是指包装好的球栅线位移传感器可以长期贮存或运输的温度要求。
m JB/T11503--2013
7.2力学环境 7.2.1机械振动（正弦）
符合包装规定的球栅线位移传感器在承受一定机械振动后（见表4），应符合6.1的规定。通电后，球栅线位移传感器应能正常工作。
表4机械振动（正弦）试验频率范围Hz
加速度m/s2
持续时间min
振动方向 X、Y、Z
100
10～~500
30
7.2.2冲击
符合包装规定的球栅线位移传感器在承受一定冲击后（见表5），应符合6.1的规定。通电后，球栅线位移传感器应能正常工作。
表5冲击试验
持续时间 ms
加速度m/s2
冲击波形半正弦波
冲击方向 X、Y、Z
冲击次数
300
11
3
7.2.3包装跌落
符合GB/T4879—1999和GB/T5048—1999包装规定的球栅线位移传感器，在承受跌落试验后（见表6）不应有任何机械性损伤。通电后，球栅线位移传感器应能正常工作。
表6包装跌落试验
包装质量kg 质量≤15 15<质量≤30 30<质量≤40 质量>40
跌落高度mm
跌落次数
3 3 m 3
1 000 800 600 400
注：包装质量是指包装好的球栅线位移传感器质量。 7.3运与使用环境
球栅线位移传感器在贮存、运输和使用时，不应置于潮湿、油雾、强电磁污染、超量污染物和强振动环境中。 7.4电源
供电电压在95%～105%的额定电压时，球栅线位移传感器应能正常工作。
8 连续运行试验
在温度为40℃士2℃的工作环境条件下，对球栅线位移传感器进行不少于2个循环（每24h为1 个循环，2个循环即为48h）的连续运行试验后（见表7），球栅线位移传感器应能正常工作。
