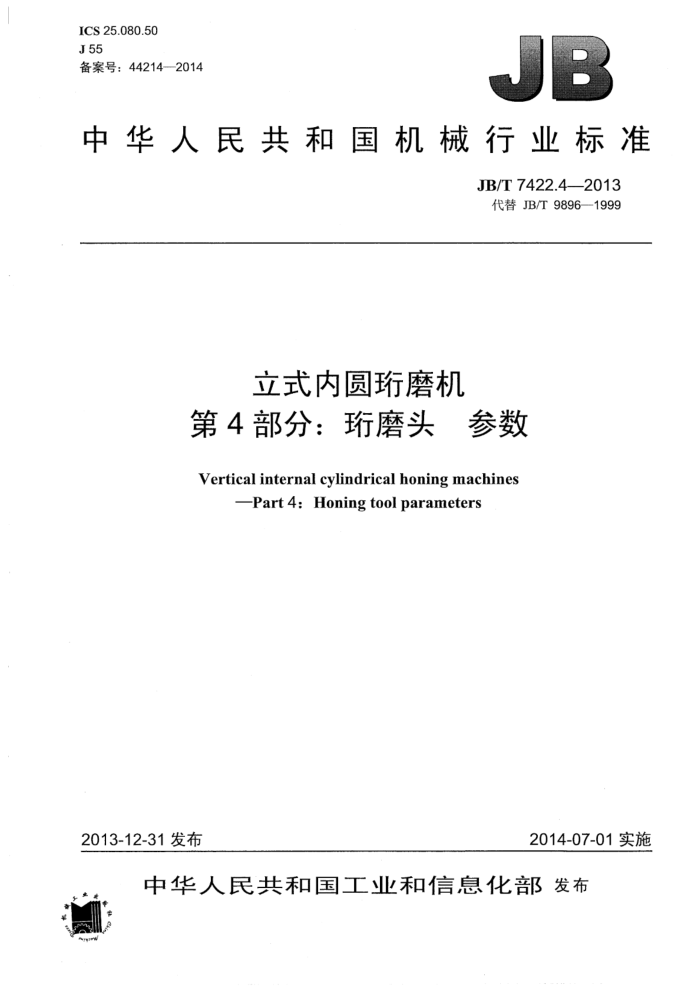

ICS 25.080.50 J55 备案号：44214—2014
中华人民共和国机械行业标准
JB/T7422.4—2013 代替JB/T9896—1999
立式内圆磨机
第4部分：磨头 参数
Vertical internal cylindrical honing machines
-Part 4: Honing tool parameters
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T7422.4—2013
目 次
前言 1 范围 2
一
参数表1参数
... .
........... JB/T7422.4—2013
前 創言
JB/T7422《立式内圆珩磨机》分为四个部分：
第1部分：型式与参数；第2部分：精度检验；第3部分：技术条件；第4部分：磨头参数。
本部分是JB/T7422的第4部分。 本部分按照GB/T1.1-—2009给出的规则起草。 本部分代替JB/T9896---1999《珩磨头参数》，与JB/T9896—1999相比主要技术变化如下：
将范围中“本标准适用于一般用途的立式内圆珩磨机用的珩磨头”，修改为“本部分适用于新设计的普通型、半自动型及数控型立式内圆珩磨机用的磨头”（见第1章，1999年版的第1章）。 第2章增加了“特殊使用的珩磨头，其直径范围可以扩大”。同时取消表1注“特殊使用的珩磨头，其直径范围可以扩大”（见第2章，1999年版的第2章）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：宁夏中卫大河机床有限责任公司。 本部分主要起草人：刘延明、王斐。 本部分所代替标准的历次版本发布情况为：
JB/Z217—1984: JB/T9896-1999。
II JB/T7422.42013
立式内圆珩磨机第4部分：珩磨头参数
1范围
JB/T7422的本部分规定了立式内圆珩磨机用的珩磨头的参数。 本部分适用于新设计的普通型、半自动型及数控型立式内圆磨机用的磨头。
2参数
立式内圆磨机用的磨头的参数应符合表1的规定。 特殊使用的珩磨头，其直径范围可以扩大。
表1 参数
单位为毫米
珩孔直径 珩磨磨石 珩孔直径 磨磨石 孔直径 珩磨磨石 珩孔直径
珩磨磨石长度
长度 25 25 25 25 25 32 32 32 32
长度 32 32 40 40 40 63 63 80 80
长度 100 100 125 125 150 150 200 200 200
5~6 6~7 7~8 8~9 9～10 10~11 11～12 12~13 13～14
14~15 15~16 16～18 18~21 21~25 25~30 30~35 35~41 41~50
50~63 63~80 80～~100 100~125 125~160 160~200 200~250 250~300 300~350
300 300 300 400 400 500 500 600 600
350~400 400~450 450~510 510~570 570~630 630~700 700~800 800~900 9001000 中华人民共和国
