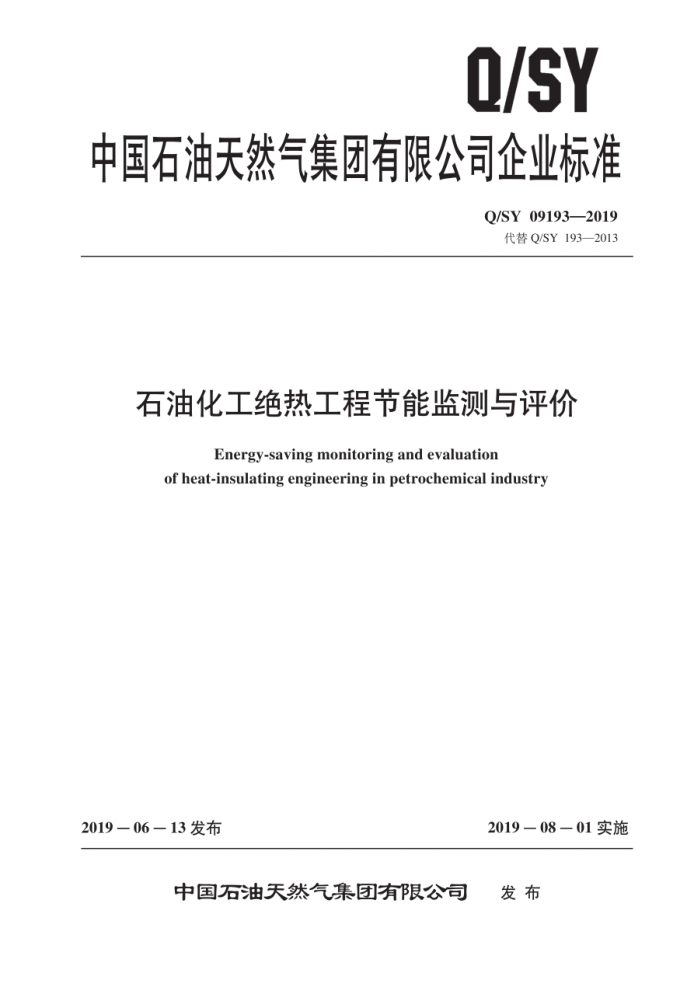

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 09193—2019
代替Q/SY193—2013
石油化工绝热工程节能监测与评价
Energy-saving monitoring and evaluation
of heat-insulating engineering in petrochemical industry
2019-06—13发布
2019－08－01实施
发布
中国石油天然气集团有限公司 Q/SY09193—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4绝热工程节能监测绝热工程绝热效果评价
1
5
L
6监测报告附录A（资料性附录） 设备及管道检查记录表附录B（规范性附录） 绝热材料制品技术条件附录C（资料性附录） 设备及管道测试记录表附录D（规范性附录） 设备及管道外表面换热系数计算方法附录E（规范性附录） 保冷结构凝露表面冷损失量计算方法附录F（资料性附录） 测试结果汇总表参考文献
5
21
22
-- 26 - 28 -- 29 Q/SY 09193—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY193—2013《石油化工绝热工程节能监测与评价》，与Q/SY193—2013相比，
除编辑性修改外主要技术变化如下：
删除范围中的第三段（见2013年版的第1章）：在规范性性引用文件中删除弓I用标准的年号。删除GB/T2588，GB/T8175一2008，GB/T 15910一2009，GBT17357一2008的号用（见2013年版的第2章）修改了术语和定义（见第3章，2013年版的第3章）修改了绝热定义（见3.1，2013年版的3.1）；删除了保温结构表面温升定义（见2013年版的3.7）：删除了“并接受人厂安全教育”的有关描述（见2013年版的4.2.1）：对4.4.1和4.4.2进行了重新编排（见4.4.1，4.4.2，2013年版的4.4.1、4.4.2）：修改了检查项目的内容（见4.5，2013年版的4.5）：删除了4.6.1和4.7.3（见2013年版的4.6.1和4.7.3）；增加了工程质量检查要求（见4.6）：增加了温差法散热（冷）损失按公式（2）至公式（5）计算（见4.9.2）：修改了数据整理的内容（见4.10，2013年版的4.9）删除了保温结构允许最大表面温升评价（见2013年版的6.1.4）：删除了表面温升计算。热平衡法计算散热（冷）损失计算。热流计法。温差法（见2013年版的4.8.1，4.8.34.8.4，4.8.5）删除绝热工程质量监测（见2013年版的第5章）增加了热力输送系统，根据管道输送介质温度，沿程温度降为考核指标见表4（见5.1.5）：增加了不同冷介质设备、管道及附件保冷后冷损失控制值见表5（见5.2.5）；修改了监测报告的内容（见第6章，2013年版的第7章）删除了绝热工程评价（见2013年版的6.3）修改了附录绝热材料制品技术条件（见附录B。2013年版的附录H）：删除了“热平衡法计算方法”“热流计法受表面发射率影响的修正方法”“散热（冷）损失计算方法*“热力输送系统及热设备浪费能源量计算方法”等附录（见2013年版的附录D。附录E、附录F附录I）。
本标准由中国石油天然气集团有限公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：辽阳石化分公司中国石油天然气集团公司石油化工节能技术监测中心，中国
石油天然气集团公司西北石化节能监测中心、大庆石化分公司。
本标准主要起草人：王毅。韩圣霖。李媛媛。许建选、杨振国。单忠军，张光辉。赵纯革，张元礼。 吕刚、高飞青。
本标准所代替了Q/SY193—2013。 Q/SY193—2013的历次版本发布情况为：
Q/SY193—2006.Q/SY193—2007.Q/SY193—2013。
II Q/SY09193—2019
石油化工绝热工程节能监测与评价
1范围
本标准规定了石油化工绝热工程节能监测与评价的内容及方法。 本标准适用于中国石油天然气集团有限公司石油化工企业绝热工程的节能监测与评价。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的号用件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4132绝热材料及相关术语 GB/T4272设备及管道绝热技术通则 GB/T8174设备及管道绝热效果的测试与评价 GB50264工业设备及管道绝热工程设计规范 Q/SY09578节能监测报告编写规范
3术语和定义
GB/T4132、GB50264界定的以及下列术语和定义适用于本文件。
3.1
绝热thermal insulation 通过一种系统能降低热传递的过程，或者是一个能实现这一功能的产品。部位件或系统的表述。 [GB/T4132—2015.定义2.4.1]
3.2
保温 heat insulation 为减少设备管道及其附件向周围环境散热或降低表面温度，在其外表面采取的包覆措施。 [GB502642013，定义2.1.2]
3.3
保冷coldinsulation 为减少周围环境中的热量传人低温设备和管道内部，防止低温设备和管道外壁表面凝露，在其外
表面采取的包覆措施。
[GB50264—2013，定义2.1.3]
3.4
绝热结构thermal insulation construction 为达到绝热目的而采取的一些具有特殊性能材料的材料组成一定的结构形式。由绝热层、防潮
层、保护层等组成的结构综合体。 3.5
绝热工程heat-insulation engineering
1 Q/SY09193—2019
将绝热结构付诸实现的过程。
3.6
散热（冷）损失 radiation loss 绝热结构外表面向周围环境散失（或吸收）的热量。
4 绝热工程节能监测 4.1节能监测准备 4.1.1 ，根据测试任务成立节能监测小组，明确节能监测负责人：并配备经过培训的节能监测人员。 4.1.2 收集测试现场的有关资料，制订和编制测试方案。 4.2 安全规定 4.2.1监测小组应明确监测任务，了解绝热工程的运行状况与施工现状，落实安全措施。测试小组应遵守被测试单位的安全规定。 4.2.2被监测单位应安排专人协调、配合，为监测工作提供测试条件。 4.2.3测试需要高空、高温或夜间作业时，应配备必要的防护措施，应办理相应的工作票和必要的工作联系单，并由被监测单位工作人员担任安全监护。 4.3 测试仪表
应根据测试方法合理选用传感器及测定仪表，其准确度应符合表1要求。
表1传感器及测定仪表要求
测试项目热流密度
准确度 ± 5% ± 0.5% ± 0.1% ± 0.2% ± 0.2% ± 5% ± 1.0% ± 0.5% ± 1.0%
保温结构外表面温度保冷结构外表面温度
环境温度环境湿度风速流量外形尺寸绝热层厚度
4.4 测点布置 4.4.1 1设备 4.4.1.1 对于圆筒设备：应分别在筒体，封头或顶盖布置测点 4.4.1.2 对于方形设备，应在其各壁面划分若干正交网格，在网格中间布置测点。 4.4.2 管道 4.4.2.1 横管和竖管应分别布置测点。 2 Q/SY 09193—2019
4.4.2.2沿管长取若干个测定区域，每个区域长度不得少于20m，测试区域均勾布置5个测试截面，每个测试截面在圆周上均匀布置测点。对于外表面温度较高的管道可适当增加测点数量。 4.5检查项目 4.5.1设备，管道及附件是否有影响绝热效果的泄漏现象存在。 4.5.2设备、管道及附件外表面温度大于或等于50℃（环境温度不高于25℃）时是否进行保温，除工艺上不宜或不需要保温的除外。 4.5.3设备、管道及附件外表面温度小于50℃，但工艺需要保温的是否进行保温。 4.5.4地沟内敷设的热力管道是否受积水浸泡。 4.5.5 绝热结构是否有裸露、破损、脱节、脱落及裂缝等缺陷。 4.5.6 室外设备、管道及附件绝热结构是否有防雨、防湿的保护层。 4.5.7 低于常温的冷介质，在生产、储运和输送过程中设备、管道及附件表面是否有凝露现象。 4.5.8 低温设备及低温管道相连的低温附件是否有凝露现象。 4.5.9 检查记录表参见附录A。 4.6 工程质量检查要求 4.6.1对新建、改建和扩建影响绝热效果的工程质量进行检查， 4.6.2新建。改建和扩建工程的绝热材料制品应提供相应资质的监测（检验）机构的监督检验报告报告内容包括导热系数。容重。憎水率等指标。 4.6.3 绝热材料制品物理性能技术指标应符合附录B的要求。 4.6.4 绝热层敷设是否有开裂现象，拼缝处绝热材料制品是否严实。 4.6.5 设备或管道上的附件保温（冷）时，绝热材料制品是否填塞严实。 4.6.6 绝热层为复合浆料时，干燥后表面是否有裂缝。 4.6.7水平管道金属保护层的环向接缝是否沿管道坡向，搭向低处，其纵向接缝宜布置是否在水平中心下方15°～45°处，缝口朝下。 4.6.8垂直设备及管道金属保护层的敷设，是否由下而上进行施工，接缝应上搭下。 4.6.9 灰浆抹面保护层干燥后（冷状态下）不应产生裂缝。脱壳等现象 4.6.10 露天的绝热结构。不宜采用抹面保护层。需要采用时。是否在抹面层上包缠毡。箱类保护层，是否在包缠层涂敷防水，耐候性的涂料。 4.6.11设备及管道保温结构在热态条件下进行检维修时。应对保温结构的表面温度进行跟踪监测。 4.6.12绝热工程施工结束，应在正常运行时对绝热工程绝热效果节能监测与分析。 4.7测试项目与测试参数 4.7.1设备，管道及附件的散热（冷）损失。 4.7.2测试参数如下：
a）绝热结构外表面温度 b）绝热结构外表面散热（冷）损失。 心）测点周围的环境温度，环境风速，空气湿度。 d）设备及管道的介质温度：绝热结构的设备、管道及附件外表面温度可以视为其介质温度。 e）绝热层厚度。 巧设备，管道及附件的外表面儿何尺寸。 g）绝热材料物理性能指标。
