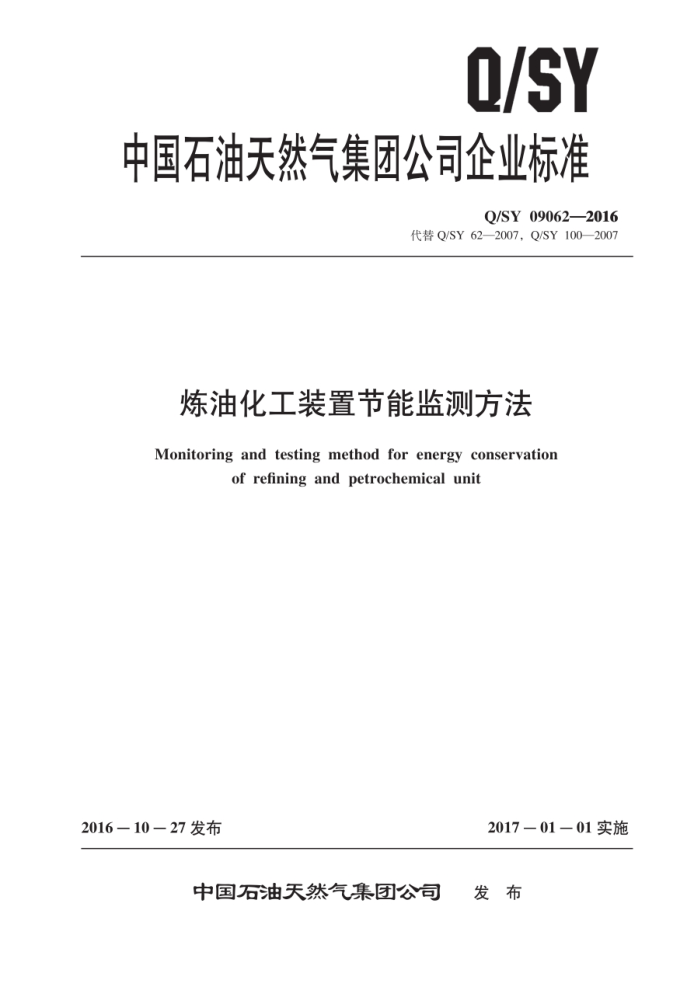

Q/SY
中国石油天然气集团公司企业标准
Q/SY 09062—2016
代替Q/SY62—2007，Q/SY1002007
炼油化工装置节能监测方法 Monitoring and testing method for energy conservation
of refining and petrochemical unit
2016－10—27发布
2017－01－01实施
中国石油天然气集团公司 发布 Q/SY09062—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
监测内容 5 监测方法 6 监测评价指标
4
门
监测结果分析与评价 8 监测报告
7 Q/SY09062—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准代替Q/SY622007《炼油装置节能监测方法》和Q/SY1002007《化工装置节能监测方法》。本标准以Q/SY62—2007为主，整合了Q/SY100—2007的部分内容。与Q/SY62—2007 相比，除编辑性修改外，主要技术变化如下：
修改了规范性引用文件（见第2章，2007年版的第2章）修改了术语“重点耗能设备”（见3.2，2007年版的3.3）修改了对检查项目的要求（见4.1.1，4.1.2和4.1.6，2007年版的4.1.1，4.1.2和4.1.6）；修改了对测试项目的要求（见4.2。2007年版的4.2）：增加了对监测要求的规定（见5.1）：修改了对监测准备的要求（见5.2.1，2007年版的5.1.1）增加了对监测使用的在线仪表和便携式仪表要求的规定（见5.2.4）：删除了对重点耗能设备测试率的要求（见2007年版的5.3.4）：修改了进行计算的一般规定（见5.4.1.1和5.4.1.2，2007年版的6.1.1和6.1.2）：修改了计算公式（见5.4.2，2007年版的6.2）：修改了对重点耗能设备合格指标的规定（见6.1，2007年版的7.1）：修改了对单位产品综合能耗合格指标的规定（见6.2，2007年版的7.2）：修改了对监测报告的要求（见第8章，2007年版的第9章）：删除了附录A，附录B和附录C（见2007年版的附录A，附录B和附录C）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司石油化工节能技术监测中心。中国石油天然气集团公
司节能技术研究中心，中国石油天然气股份有限公司辽阳石化分公司。中国石油天然气股份有限公司大庆石化分公司、中国石油天然气股份有限公司吉林石化分公司、中国石油天然气集团公司西北石化节能监测中心。
本标准起草人：袁丁、王广河、许建选。吕时伟、王佐、刘博、杨振国、郭彦。王弘历。于型伟游晓艳，李仁成，杜永贵，刘军，卓争辉。
本标准代替了Q/SY62—2007和Q/SY100—2007。 Q/SY62—2007的历次版本发布情况为：
Q/SY62—2003 Q/SY1002007的历次版本发布情况为：
Q/SY 100—2004。
II Q/SY09062—2016
炼油化工装置节能监测方法
1范围
本标准规定了炼油和化工装置节能监测的内容，方法和评价指标。 本标准适用于炼油和化工装置的节能监测。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的号用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3485 评价企业合理用电技术导则 GB/T 3486 评价企业合理用热技术导则 GB/T 6422 用能设备能量测试导则 GB/T 7119 节水型企业评价导则 GB/T15316 节能监测技术通则 GB/T 15913 风机机组与管网系统节能监测 GB/T16666 泵类液体输送系统节能监测 GB/T50441 石油化工设计能耗计算标准 NB/SH/T 5001.1 石化行业能源消耗统计指标及计算方法炼油 NB/SH/T5001.2 石化行业能源消耗统计指标及计算方法乙烯 Q/SY193 石油化工绝热工程节能监测与评价 Q/SY1066 石油化工工艺加热炉节能监测方法 Q/SY1212 能源计量器具配备规范 Q/SY1347 石油化工蒸汽透平式压缩机组节能监测方法 Q/SY1578 节能监测报告编写规范
3术语和定义
GB/T15316界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 15316中的某些术语和定义。 3.1
节能监测monitoring and testing of energy conservation 依据国家有关节约能源的法规（或行业，地方规定）和能源标准，对用能单位的能源利用状况所
进行的监督、检查。测试和评价工作。
[GB/T15316—2009，定义3.3]
1 Q/SY09062—2016
3.2
重点耗能设备 f key energy-consuming equipment 在生产过程中占有重要地位且耗能量占装置总能耗5%以上的用能设备、绝热管道和额定功率
50kW以上的机组。
4监测内容 4.1 检查项目 4.1.1 1装置能源计量器具配备和管理应符合Q/SY1212的规定。 4.1.2装置能源统计报表应真实、完整和规范。炼油装置、乙烯装置单位产品综合能耗分别按NB/SH/T 5001.1，NB/SH/T5001.2的规定进行计算，其他装置的单位产品综合能耗按GB/T50441的规定进行计算。 4.1.3 应完善装置重点耗能设备技术档案。 4.1.4装置应配备相关的常规监测仪表。 4.1.5装置用能应符合GB/T3485，GB/T3486及GB/T7119的规定。 4.1.6装置不应使用国家明令禁止使用及淘汰的设备。 4.2 测试项目
测试项目包括：
重点耗能设备用能效率和绝热管道散热损失。 单位产品综合能耗。
5监测方法 5.1监测要求 5.1.1测试期间装置应稳定运行，装置生产负荷应具有代表性且波动范围控制在土5%以内。 5.1.2机组、绝热管道和加热炉的节能监测测试率应分别达到30%，20%和100%。 5.1.3监测工作应由具有相应资质的节能监测机构执行。 5.2监测准备 5.2.1测试负责人应由熟悉本标准并有相应测试经验的专业人员担任，参加测试的人员应经过培训 5.2.2成立监测小组，明确监测任务，了解装置概况，确定监测内容，制订监测方案，准备测试仪表，落实安全措施。 5.2.3调校或检验相关的在线仪表，监测期间应确保这些仪表能正常使用。 5.2.4监测使用的在线仪表和便携式仪表都应符合GB/T6422的规定。 5.2.5装置运行状态达到实施监测要求的条件时，方可开始监测工作。 5.3测试 5.3.1各项目测试宜同时进行。 5.3.2 使用统一的原始数据表记录各项数据。 5.3.3按相关国家标准。行业标准或企业标准对重点耗能设备进行测试。
2 Q/SY 09062—2016
5.3.4统计测试装置各项能源消耗。 5.3.5监测采用现场测取数据（包括用在线仪表和便携式仪表测取）与监测期间的统计数据相结合的方法进行。 5.3.6泵机组、风机机组、压缩机组、绝热管道和加热炉分别依据GB/T16666，GB/T15913，Q/SY 1347，Q/SY193和Q/SY1066的规定进行节能监测。 5.4计算方法 5.4.1一般规定 5.4.1.1单位产品综合能耗以统计数据为主，统计期应为一个年度。 5.4.1.2能源实物消耗量应以装置界区的计量表读数为准。 5.4.2计算公式
重点耗能设备用能效率和绝热管道散热损失监测合格率按公式（1）计算：
R==×100%
(1)
式中： R一一重点耗能设备用能效率和绝热管道散热损失监测合格率，用百分数表示： n,——被监测重点耗能设备合格台数，单位为台；几—被监测重点耗能设备总台数，单位为台。
6监测评价指标 6.1重点耗能设备的合格指标
泵机组，风机组。压缩机组、绝热管道和加热炉的合格指标分别见GB/T16666，GB/T15913， Q/SY1347，Q/SY193和Q/SY1066，其他重点耗能设备的合格指标可参考相关标准。 6.2单位产品综合能耗的合格指标
单位产品综合能耗的合格指标应按相关产品国家标准规定的能耗限额或同年中国石油天然气股份有限公司炼油与化工分公司的达标考核指标评价。如果没有国家标准规定的能耗限额或中国石油天然气股份有限公司炼油与化工分公司的达标考核指标，可按设计值评价。
7监测结果分析与评价
7.1本标准规定的节能监测项目合格指标是监测合格的最低标准，监测单位应以此进行合格与否的评价 7.2检查项目合格，重点耗能设备用能效率及绝热管道散热损失监测合格率不低于60%，单位产品综合能耗合格，方可视为装置节能监测合格。 7.3监测单位应对监测不合格的项目进行分析：对能源使用情况进行评价并提出改进意见。
2 Q/SY09062—2016 监测报告
8
监测报告的内容和格式应符合Q/SY1578的规定
