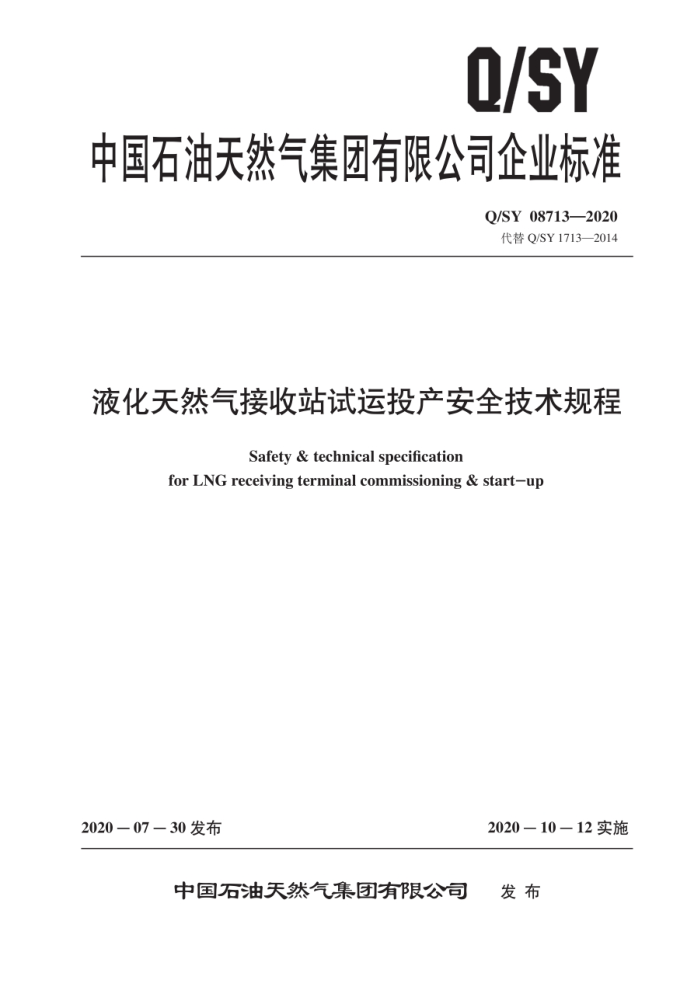

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 08713—2020 代替Q/SY1713—2014
液化天然气接收站试运投产安全技术规程
Safety & technical specification
for LNG receiving terminal commissioning & start-up
2020—10—12实施
2020-07—30发布
发布
中国石油天然气集团有限公司 Q/SY08713—2020
目 次
前言范围 2 规范性引用文件术语和定义
II
3
试运投产安全条件
4
4.1 工程条件 4.2 外部条件试运投产安全管理
5
5.1 组织机构 5.2 人员资质及培训 5.3 资料及制度 5.4 作业许可管理 5.5 风险管理 5.6 应急管理 5.7 安保管理 5.8 安全检查试运投产安全技术要求 6.1 一般规定 6.2 极端天气操作 6.3 个人防护设施及救护设施 6.4 工艺设备与管道的干燥和预冷 6.5 工艺设备试运投产安全技术要求 6.6 公用工程试运投产安全技术要求附录A（资料性附录）行政许可文件清单附录B（资料性附录） 液化天然气接收站试运投产常规风险辨识与评估结果示例附录C（资料性附录） 接收站现场处置方案清单附录D（资料性附录） 开车前安全检查流程附录E（资料性附录） 开车前安全检查表
6
5
L
10 -- 12 13
14 Q/SY08713—2020
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1713一2014《液化天然气接收站试运投产安全技术规程》，与Q/SY1713一2014
相比，除编辑性修改外，主要技术变化如下：
修改了范围”（见第1章。Q/SY1713一2014的第1章）：修改了规范性弓I用文件，增加了Q/SY08238和Q/SY08523，删除了Q/SY1238和Q/SY 1523（见第2章，Q/SY1713—2014的第2章）增加了“试运投产*“启动前安全检查”“危险源和危险源辨识”的定义（见3.2。3.4、3.5 和3.6）：修改“经设计并采购完成为按设计要求采购完成*（见4.1.3，Q/SY1713一2014的 4.1.3): 修改“试验”为“联调”（见4.1.4，Q/SY1713一2014的4.1.4）删除了“静电跨接／接地的焊接数量、位置符合施工图纸要求，静电接地电阻值的测试符合设计规定*（见Q/SY17132014的4.1.8）； -增加了“通过当地气象部门验收”（见4.1.7）：修改“消防系统*为“消防设施”（见4.1.8Q/SY1713一2014的4.1.9）：修改“安全阀校验整定证书”为“安全阀校验报告”，“合格证书”为“检定合格证书”【见 4.2.1b)，Q/SY1713—2014的4.2.1b)1 -增加了“试运投产前应完成压力表校验工作。并取得检定合格证书”【见4.2.1b）】 修改了*三修全称（见4.2.4，Q/SY17132014的4.2.4）：修改“安全生产主管部门为“应急管理主管部门*（见4.2.5，Q/SY1713—2014的4.2.5）：增加了海事”（见4.2.5）：一修改“最高领导机构”为“领导组织机构”。“有关领导组成”为“有关人员组成”（见 5.1.2，Q/SY1713—2014的5.1.2）增加了监理单位”（见5.1.2和5.1.4）：修改“风险识别”为“风险辨识与评估主要结论”（见5.2.3，Q/SY1713—2014的5.2.3）：一修改需进行考评，考评合格人员为“应考评合格”（见5.2.3。Q/SY1713一2014的 5.2.3): 删除了*设备（见Q/SY1713—2014的5.2.4）：修改“工艺设备”为“设备”【见5.3.1a），Q/SY1713—2014的5.3.1a）】 增加了职业病防护*【见5.3.1a）】；删除了试运投产方案”【见Q/SY1713—2014的5.3.2a）1 修改“作业管理”为“作业许可管理”（见5.4，Q/SY1713一2014的5.4）；一删除了*以下作业用同时办理专项作业许可证*中的h）和i）（见Q/SY1713一2014的 5.4.3) 修改风险识别*为“风险辨识*（见5.5.2和5.5.4，Q/SY1713一2014的5.5.2和5.5.4） —增加了*工艺管道走向”【见5.5.4b）】 一增加了“接收站周边环境与接收站试运投产活动相互影响”【见5.5.4e）］：
III Q/SY08713—2020
增加了“包括接收站重大危险源监控措施”【见5.5.5c】】：修改“风险分析管理”为“风险管理”（见5.5.6，Q/SY1713—2014的5.5.6）： —修改*Q/SY1238和Q/SY1523为"Q/SY08238和Q/SY08523*（见5.5.7.Q/SY1713
2014的5.5.7）；删除了成立应急管理小组的相关要求（见Q/SY1713一2014的5.6.2）修改“处置预案”为“处置方案”（见5.6.3，Q/SY17132014的5.6.4）；修改了“应急预案编制”审批，评审要求（见5.6.4，Q/SY1713一2014的5.6.5）：合并了“培训记录”和演练记录”要求（见5.6.5，Q/SY1713一2014的5.6.6和5.6.7）：删除了对进人现场操作人员的要求（见Q/SY1713一2014的5.7.3）；删除了环保和健康部分内容（见Q/SY1713—2014的5.8）；修改了“试运投产安全技术要求”结构（见第6章，Q/SY1713一2014的第6章）：增加了“标示应急通道”（见6.1.5）：增加了“本安型”要求（见6.1.6）：删除了*以防止雷暴日造成设备的损坏*（见Q/SY17132014的6.4.4）：修改“尤其关注法兰跨接的静电接地的安装”为“管道静电跨接安装应满足设计和规范要求（见6.1.10，Q/SY1713—2014的6.4.5）：修改“应急操作”为“极端天气操作*（见6.2，Q/SY1713一2014的6.3）修改“个人防护设施”为“个人防护设施及救护设施”（见6.3，Q/SY1713一2014的6.5）：增加了*防护鞋”要求（见6.3.1）增加了“防护面罩”要求（见6.3.2）；修改*干燥和预冷为*工艺设备与管道的干燥和预冷*（见6.4，Q/SY1713一2014的 6.2) : 修改了环隙空间露点，罐底保冷层／热角保护层和罐底次层保冷层氧合量要求【见6.4.1d）， Q/SY1713—2014的6.2.1d)1 增加了“工艺设备和公用工程试运投产安全技术要求”（见6.5和6.6）删除了“建设项目试生产（使用）环境保护核准通知书、建设项目职业病防护竣工申请备案意见，危险化学品经营许可证。港口经营许可证（试运行），港口对外开放许可证。危险货物作业许可证”（见Q/SY1713—2014的附录A）。 修改了附录顺序。
本标准由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国寰球工程有限公司，昆仑能源有限公司。 本标准主要起草人：高天喜、李艳辉、舒小芹、于世华、牛占川、田士章。韩新强、吕梓翔、袁
印实，殷森。李文忠、马杰龙，赵欣。任立勇。宫明，庄芳、贾运行、韦勇军。盖晓峰。魏巍、张焱，刘鑫乔伟泽，李鸿军，崔影，秦胜春
IV Q/SY 08713—2020
液化天然气接收站试运投产安全技术规程
1范围
本标推规定了液化天然气接收站试运投产过程中的安全条件，安全管理和安全技术要求本标准适用于中国石油投资建设和运营管理的新建。改建。扩建液化天然气接收站的试运投产
过程。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ1工业企业设计卫生标准 Q/SY05600液化天然气站（厂）干燥与置换技术规范 Q/SY05668液化天然气接收站低温管道氮气冷试技术规范 Q/SY08238 工作前安全分析管理规范 Q/SY08523危险源早期辨识技术指南
3术语和定义
下列术语和定义适用于本文件。
3.1
液化天然气接收站LNGreceivingterminal 对船运液化天然气进行接收储存、转运、气化和外输等作业的陆上场站。
3.2
试运投产commissioning&startup 特指液化天然气接收站在施工完成后从氮气置换干燥开始，直至商业运行前所完成的工作阶段，
包括试生产（使用）和竣工验收。 3.3
预冷 pre-cool down 在接收站正式投料前使用低温介质对系统进行降温、达到预先设定的温度，以检验系统性能及适
用性的过程， 3.4
启动前安全检查 pre-start-upsafetyreview(PSSR) 在工艺设备启动前对所有相关因素进行检查确认，并将所有必改项整改完成，批准启动的过程。
3.5
危险源hazard 可能造成人员伤害，职业病。财产损失。环境破坏的根源或状态，或其组合。
1 Q/SY08713—2020
3.6
危险源辨识hazardidentification 采用系统分析方法识别出液化天然气接收站试运投产过程中存在的危险源。
4试运投产安全条件
4.1工程条件
4.1.1液化天然气接收站在试运投产前，液化天然气储罐、设备。管道。电气、仪表等所有的施工项目应全部完成，各单位工程已机械竣工并取得机械竣工证书。 4.1.2有流向要求和／或机械联锁的阀门安装正确：临时或开工不用的管线已进行隔离或拆除：盲板撤除或安装位置已明确标识，有齐全的盲板状态清单表。 4.1.3为试运投产所准备的临时管线和阀门等物资，按设计要求采购完成，在适当的时间安装完毕。 4.1.4单台仪表已校准和联调，所有仪表接线回路已测试完毕，联锁逻辑功能测试完成。成套设备罐表系统测试完毕并与控制系统的通信正常，联锁控制正常。 4.1.5仪表自控系统受电完毕，不间断电源充放电测试完毕。硬件功能测试正常。画面正确，报警及联锁功能正常。 4.1.6接收站通信系统安装调试完毕，具备使用条件。开车期间需额外配备的临时及应急通信手段到位。 4.1.7防雷防静电设施已按设计要求施工完毕，并通过当地气象部门验收，检测值符合设计规定。 4.1.8试运投产前安全消防设施。职业病防护设施。环保设施已完成施工，通过建设单位预验收。 4.1.9试运投产前接收站公用工程系统投人正常运行。 4.1.10试运投产前应完成液化天然气。化学品。备品备件。专用工器具。应急物资等各项物资准备工作。 4.2外部条件 4.2.1液化天然气接收站试运投产前必须完成建设地法律法规要求的各类行政许可手续。主要包括以下内容：
a厂试运投产前消防设施已完成施工：应按要求完成政府审批手续：通过住房和城乡建设主管部
门的验收。水土保持完成备案，防雷接地首次检测已经完成。 b）试运投产前应完成安全阀试压、调校、定压、铅封等工作，并获得相关质量技术监督部门的
确认及相关安全阀校验报告：试运投产前应完成压力表校验工作，并取得检定合格证书 c）完成液化天然气储罐的容积标定工作，并获得质量技术监督部门的确认及储罐的容积标定
证书。 d）在质量技术监督部门完成压力容器。压力管道，锅炉。电梯。各种起重设备等特种设备的告
知登记手续及使用登记手续。 国内建设项目典型行政许可文件清单参见附录A。
4.2.2液化天然气接收站试运投产前应与外部签订供水，供汽。供电。通信等协设，并接照试运投产方案要求，落实开通时间。使用数量。技术参数等。 4.2.3跟踪落实场外的公路、铁路、码头、中转站、防排洪设施。工业污水处理等工程项目进度，及时与有关管理部门衔接，在接收站试运前开通。 4.2.4落实需依托社会的机械、电气和仪表维修维护力量及社会公共服务设施。 4.2.5按照要求对应急预案进行备案，并与当地应急管理主管部门、公安、海事。医疗急救等部门取
2
