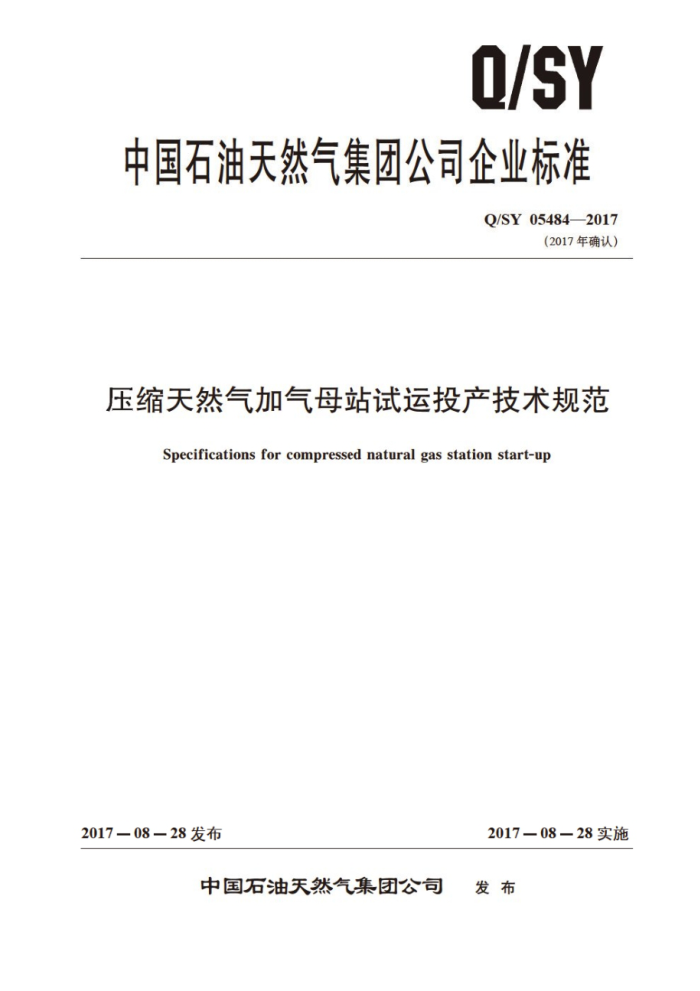

Q/SY
中国石油天然气集团公司企业标准
Q/SY054842017
（2017年确认）
压缩天然气加气母站试运投产技术规范
Specifications for compressed natural gas station start-up
2017—08—28实施
2017—08-28发布
发布
中国石油天然气集团公司 Q/SY054842017
再版说明
本标准于2017年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1484—2012修改为Q/SY05484—2017。 Q/SY054842017
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
试运投产必备条件和准备 4.1投产前工程验收 4.2 投产手续办理.· 4.3 相关协议签订 4.4 组织机构和人员配备 4.5 投产方案 . 4.6 应急准备 4.7 技术资料准备 4.8 物资及装备置换和试运 5.1置换 5.2 调试 6 试运投产
A
-
N
6.1 整体升压要求 6.2注意事项 6.3投产完成条件 7数据记录
投产资料整理与归档
8
附录A（资料性附录）记录表格
工 Q/SY 054842017
前 言
本标准按照GB/T1.1一2009（标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口
本标准起草单位：中石油民仑燃气有限公司，中石油民仑天然气利用有限公司。 本标准主要起草人：冯立德、苗永健。齐晓忠。郭磊。谢海强。胡新，陈其彬、宋大立，尹
朋朋。
S E
ⅡI Q/SY 054842017
压缩天然气加气母站试运投产技术规范
1范围
本标准规定了压缩天然气加气母站（以下简称CNG加气母站）试运投产的必备条件和准备，置换和试运、整体试运投产、数据记录和投产资料整理与归档等内容和要求
本标准适用于CNG加气母站的投产，CNG标准站和子站可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17167 用能单位能源计量器具配备和管理通则 GB 17820 天然气
车用压缩天然气
GB18047 GB.50028 2006 城镇燃气设计规范 GB 50057 建筑物防雷设计规范 GB50156—2002 汽车加油加气站设计与施工规范 GB 50369 油气长输管道工程施工及验收规范 GB 50540 石油天然气站内工艺管道工程施工规范 CJJ 33 城镇燃气输配工程施工及验收规范 CJJ51- 2006 城镇燃气设施运行、维修和抢修安全技术规程 SY/T 0043 油气田地面管线和设备涂色规范 SY/T 0086 阴极保护管道的电绝缘标准 SY/T 0090 油气田及管道仪表控制系统设计规范 SY/T 6069 油气管道仪表及自动化系统运行技术规范 SY/T 6340 防静电推荐做法
3术语和定义
下列术语和定义适用于本文件。
3.1
压缩天然气 compressed natural gas (CNG) 压缩到压力大于或等于10MPa且不大于25MPa的气态天然气［GB50028—2006定义2.0.28]
3. 2
压缩天然气加气母站 gas primary filling station 可为车载储气瓶充装压缩天然气的压缩天然气加气站。 ［GB50156—2002定义2.0.17]
1 Q/SY054842017
3. 3
压缩天然气加气标准站gas standard filing station 以管道天然气为气源，为汽车进行加气作业的压缩天然气加气站。
3. 4
压缩天然气加气子站gas secondary filling station 用车载储气瓶运进压缩天然气。为汽车进行加气作业的压缩天然气加气站。 ［GB50156—2002，定义2.0.18]
3.5
间接置换 eindirect purging 采用情性气体或水置换燃气设施中的空气后，再用燃气置换燃气设施中的情性气体或水的过程：
或采用情性气体或水置换燃气设施中的燃气后，再用空气置换燃气设施中的情性气体或水的过程。
[CJJ51—2006定义2.0.15]
4试运投产必备条件和准备
4.1 投产前工程验收 4.1.1 三 进站管道应符合GB50369或CIL83的规定。 4.1.2站内工艺管道工程验收应符合GB50540的规定 4.1.3站内地面管线和设备涂色应符合SY/T0043的规定。 4.1.4站内防雷防静电接地应符合GB50057和SY/T634D的规定。 4.1.5 阴极保护系统的测试工作应符合SY/T0086的规定 4.1.6 站内天然气浓度检测报警系统应符合GB50028的规定。 4. 1.7 站内仪表及自动化系统应符合SY/ T0090和SY/T6069的规定。 4.1.8 站内计量器具的配备应符合GB17167的规定。 4. 2 投产手续办理 4. 2. 1 工程交工验收单由建设，设计，监理，施工等四家单位共同签字确认并盖章。 4. 2. 2 复核燃气经营许可文件， 土地规划证书，使用许可证书， 全预评价报告批复：环境预评价报告（表）批复，并取得地方政府有关部门关于试运投产的许可文件。 4.2.3 防雷检测合格报告、消防验收合格意见书 4.2.4 压力容器，压力管道等特种 设备办理登记和使用许可手续 4.2.5 强检设备，仪器仪表检定合格证书（除加气机流量计外）。 4.3 相关协议签订 4.3.1 应与供气，用气单位签订供气合同。 4.3.2 应与通信服务部门签订协议，：保证站内通信系统畅通 4.3.3 应与当地供水部门签订供水，清防用水协议，保证站内用水量需求。 4.3.4 应与当地供电部门签订供电协议：保证站用电需求。
组织机构和人员配备 4.4.1成立由建设、运行、设计、施工，监理及供气、用气等单位组成的试运投产领导机构，明确职责范围，落实责任人，确定现场调度指挥，统一指挥和协调试运投产工作。 4.4.2 生产管理组织机构健全：各岗位人员配备到位，培训合格，持证上岗率达100%：电工：充 2
Q/SY054842017
装，压力容器，压力管道等特殊工种操作人员应取得相关部门须发的操作证书
4.5投产方案 4.5.1应由建设单位组织编制试运投产方案，现场处置方案，并呈报有关主管部门审查批准。试运投产方案包括以下主要内容：
a) 编制说明： b) 工程概况： c) 投产范围： d) 组织机构与职责： e) 试运投产准备： f) 工艺管线、设备置换（包括氮气置换和天然气置换）： g) 分系统、主系统试投运方案： h) 整体试运行方案： i) CNG加气母站投产 i 数据记录： k) 资料整理与归档； 1) 风险识别与应对措施等HSE要求 m) 应急预案： n) 投产所需临时设施 0) 投产所需物资准备
4.5.2 试运投产申请应经主管部门批准，建设单位应组织投产方案技术交底和培训工作。 4.6 应急准备 4. 6.1 组织完成事故应急顶案和处置方案的演练工作，掌握抢险应急方法和处理程序。 4. 6.2 应由建设单位组织成立试运投产抢修队伍，机具、材料备齐， 负责试运投产期间突发事故的处理。 4.6.3 应与当地公安、消防、医疗急教等部门取得联系，做好投产期问应急状态的紧急疏散、事态控制等工作。 4.7 技术资料准备 4. 7. 1 主要设备，电气、自控、通信，消防系统图纸资料齐全。 4. 7.2 CNG加气母站平面布置图，工艺流程图，仪表流程图等主要图纸准备就绪。 4. 7.3 应编制相关设备的操作规程及操作手册。 4.7. 4 试运投产所需记录表格应准备就绪 4.8 物资及装备 4.8.1 试运投产人员所需劳动防护用品应按要求配备到位。 4.8.2 安全设施，电工工具，通信器材按要求配备到位。 4.8.3 生活设施，交通工具，办公设施配备应满足投产需要。 4.8.4 消防水池应蓄水，消防器材应按要求配备齐全。 4.8.5各类检测仪表，专用设备应到位。 4.8.6 主要设备的备品备件、备用油料等应到位。 4.8.7 置换用氧气及注人配套设施应准备就绪。
3 Q/SY 054842017
4.8.8 安全警示。标识等应配备到位。 4.8.9 保证试运投产期间高压管束车到位。
51 置换和试运
5.1置换 5.1.1 置换介质
采用氧气作为置换介质 氧气浓度不低于99% 5. 1.2 置换方式
采用间接置换的方式。
5.1.3 置换原则
采用分段置换的原则。先置换压缩机前的进站管线和设备，再置换压缩机及压缩机后的高压管线和设备。采取逐段置换投气方式，置换投气完成管段内的天然气作为高压管段的置换气源，实现站内工艺管网整体置换投气。 5.1.4 置换参数要求 5.1.4.1 1向管道内注人氧氢气的温度不应低于5℃ 5. 1. 4.2 置换时介质流速应小丁5m/，并保持连续平稳。 5.1.4.3 氢气置换空气时，从出口点检测含氧量降低1%（体积分数）时，可认为氢气与空气混气头已经到达：连续3次检测，每次间隔2min检测含氧量不大于2.0%（体积分数）为氢气置换空气合格。 5.1.4.4 天然气置换氮气时，从出口点检测天然气含量达到1% （体积分数）时，可认为天然气与氮气混气头已经到达：连续3次检测，每次间隔2min，检测天然气含量不小于90%（体积分数）为天然气置换氮气合格。 5. 1.5 置换注意事项 5.1.5.1 所有置换人员均应服从试运投产领导小组指挥，按照指令行动， 不违章指挥、不违章操作。 5. 1.5.2 进人置换现场，应按规定 正确穿戴劳动防护用品。 5.1.5.3 不宜在夜间组织投产作业，雪雨天气禁止作业 5.1.5.4 组织相关人员对加气母站周边的厂矿，企业和居民进行宜传或告知 5.1.5.5 进站天然气的质量应符合GB17820的规定 5.1.5.6 不应在场站及警戒区内吸烟，不应将火种带人现场，通信工具应符合防爆要求。 5.1.5.7 在调试投产前应对投产准备和条件等进行一次全面检查。 5.1.5.8 建成半年后或经过一个冬季未进行投产的管线：置换投产前宜重新进行吹扫和严密性试验。 5.2调试 5. 2. 1 按照投产试运方案，分为单体设备及分系统调试和主系统调试两部分。 5.2.2 单体设备及分系统调试，主要包括以下内容：
a) 外电及站内电气系统调试投用： b) 备用发电机调试：
4
