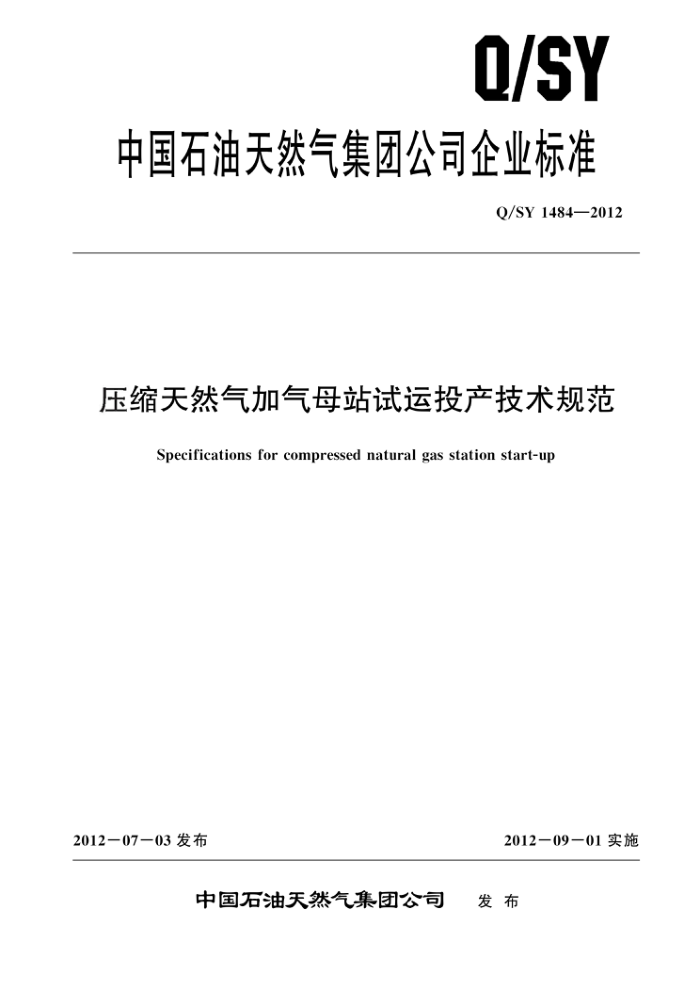

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1484—2012
压缩天然气加气母站试运投产技术规范
Specifications for compressed natural gas station start-up
2012一07一03 发布
2012一09一01实施
中国石油天然气集团公司
发布 Q/SY 1484—2012
次
目
前言
范围 2 规范性引用文件 3 术语和定义 4 试运投产必备条件和准备
4. 1 投产前工程验收 4. 2 投产手续办理 4.3 相关协议签订 4. 4 组织机构和人员配备 4. 5 投产方案 4. 6 应急准备 4. 7 技术资料准备 4. 8 物资及装备置换和试运 5.1 置换 5. 2 调试 6　试运投产 6. 1 整体升压要求 6.2　注意事项 6.3投产完成条件 7 数据记录
.............. ...................
...........
.. ......
D
..
5
投产资料整理与归档附录A (资料性附录) 记录表格
8 Q/SY 1484—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并
归口。
本标准起草单位：中石油昆仑燃气有限公司、中石油昆仑天然气利用有限公司。 本标准主要起草人：冯立德、苗永健、齐晓忠、郭磊、谢海强、胡新、陈其彬、宋大立、尹
朋朋。
II Q/SY 1484—2012
3.3
压缩天然气加气标准站gas standard filling station 以管道天然气为气源，为汽车进行加气作业的压缩天然气加气站。
3. 4
压缩天然气加气子站gas secondary filling station 用车载储气瓶运进压缩天然气。为汽车进行加气作业的压缩天然气加气站。 ［GB 50156—2002，定义2.0.18]
3. 5
间接置换indirect purging 采用惰性气体或水置换燃气设施中的空气后，再用燃气置换燃气设施中的惰性气体或水的过程；
或采用惰性气体或水置换燃气设施中的燃气后，再用空气置换燃气设施中的惰性气体或水的过程。
LCJJ 51—2006，定义 2.0.15_
4试运投产必备条件和准备
4.1投产前工程验收 4.1.1进站管道应符合 GB 50369或 CJJ 33的规定。 4.1.2　站内工艺管道工程验收应符合 GB 50540 的规定 4.1.3站内地面管线和设备涂色应符合 SY/T 0043的规定。 4.1.4站内防雷防静电接地应符合GB 50057和 SY/T 6340的规定。 4.1.5阴极保护系统的测试工作应符合 SY/T 0086 的规定。 4.1.6站内天然气浓度检测报警系统应符合 GB 50028 的规定 4.1.7 站内仪表及自动化系统应符合 SY/T 0090和 SY/T 6069的规定。 4.1.8站内计量器具的配备应符合GB 17167的规定。 4.2 投产手续办理 4.2.1工程交工验收单由建设、设计、监理、施工等四家单位共同签字确认并盖章。 4.2.2复核燃气经营许可文件，土地规划证书、使用许可证书，安全预评价报告批复，环境预评价报告（表）批复，并取得地方政府有关部门关于试运投产的许可文件。 4.2.3防雷检测合格报告、消防验收合格意见书。 4.2.4压力容器、压力管道等特种设备办理登记和使用许可手续。 4.2.5强检设备、仪器仪表检定合格证书（除加气机流量计外）。 4.3相关协议签订 4.3.1 应与供气、用气单位签订供气合同。 4.3.2应与通信服务部门签订协议，保证站内通信系统畅通 4.3.3应与当地供水部门签订供水、消防用水协议，保证站内用水量需求。 4.3.4应与当地供电部门签订供电协议，保证站用电需求 4.4 组织机构和人员配备 4.4.1成立由建设、运行、设计、施工、监理及供气、用气等单位组成的试运投产领导机构，明确职责范围，落实责任人，确定现场调度指挥，统一指挥和协调试运投产工作。 4.4.2生产管理组织机构健全，各岗位人员配备到位、培训合格，持证上岗率达100%；电工、充 2 Q/SY 1484—2012
装、压力容器、压力管道等特殊工种操作人员应取得相关部门颁发的操作证书 4.5投产方案 4.5.1应由建设单位组织编制试运投产方案、现场处置方案，并呈报有关主管部门审查批准。试运投产方案包括以下主要内容：
a）编制说明； b）工程概况; c） 投产范围; d）组织机构与职责； e) 试运投产准备； f) 工艺管线、设备置换（包括氮气置换和天然气置换）； g) 分系统、主系统试投运方案; h） 整体试运行方案； i) CNG加气母站投产； j） 数据记录; k) 资料整理与归档; 1) 风险识别与应对措施等 HSE 要求; m) 应急预案; n） 投产所需临时设施； o） 投产所需物资准备
4.5.21 试运投产申请应经主管部门批准，建设单位应组织投产方案技术交底和培训工作
4.6 应急准备 4.6.1 组织完成事故应急预案和处置方案的演练工作，掌握抢险应急方法和处理程序。 4.6.2 应由建设单位组织成立试运投产抢修队伍，机具、材料备齐，负责试运投产期间突发事故的处理。 4.6.3 应与当地公安、消防、医疗急救等部门取得联系，做好投产期间应急状态的紧急疏散、事态控制等工作。 4.7技术资料准备 4.7.1主要设备、电气、自控、通信、消防系统图纸资料齐全。 4.7.2CNG加气母站平面布置图、工艺流程图、仪表流程图等主要图纸准备就绪。 4.7.3 应编制相关设备的操作规程及操作手册。 4.7.4 试运投产所需记录表格应准备就绪。 4.8物资及装备 4.8.1 试运投产人员所需劳动防护用品应按要求配备到位。 4.8.2 安全设施、电工工具、通信器材按要求配备到位。 4.8.3 生活设施、交通工具、办公设施配备应满足投产需要。 4.8. 4 消防水池应蓄水，消防器材应按要求配备齐全 4.8.54 各类检测仪表、专用设备应到位 4.8.6主要设备的备品备件、备用油料等应到位 4.8.7 置换用氮气及注人配套设施应准备就绪。
3 Q/SY 1484—2012
4.8.8安全警示、标识等应配备到位。 4.8.9保证试运投产期间高压管束车到位。
5置换和试运
5.1置换 5.1.1置换介质
采用氮气作为置换介质，氮气浓度不低于99%。 5.1.2　置换方式
采用间接置换的方式。 5.1.3置换原则
采用分段置换的原则。先置换压缩机前的进站管线和设备，再置换压缩机及压缩机后的高压管线和设备。采取逐段置换投气方式，置换投气完成管段内的天然气作为高压管段的置换气源，实现站内工艺管网整体置换投气。 5.1.4置换参数要求 5.1.4.1向管道内注人氮气的温度不应低于 5℃。 5.1.4.2置换时介质流速应小于5m/s，并保持连续平稳。 5.1.4.3氮气置换空气时，从出口点检测含氧量降低1%（体积分数）时，可认为氮气与空气混气头已经到达；连续3次检测，每次间隔2 min，检测含氧量不大于2.0%（体积分数）为氮气置换空气合格。 5.1.4.4天然气置换氮气时，从出口点检测天然气含量达到1%（体积分数）时，可认为天然气与氮气混气头已经到达；连续3次检测，每次间隔2 min，检测天然气含量不小于90%（体积分数）为天然气置换氮气合格。 5.1.5置换注意事项 5.1.5.1所有置换人员均应服从试运投产领导小组指挥，按照指令行动，不违章指挥、不违章操作。 5.1.5.2进入置换现场，应按规定正确穿戴劳动防护用品。 5.1.5.3不宜在夜间组织投产作业，雷雨天气禁止作业。 5.1.5.4组织相关人员对加气母站周边的厂矿、企业和居民进行宣传或告知。 5.1.5.5进站天然气的质量应符合 GB 17820的规定。 5.1.5.6不应在场站及警戒区内吸烟，不应将火种带人现场，通信工具应符合防爆要求。 5.1.5.7在调试投产前应对投产准备和条件等进行一次全面检查。 5.1.5.83 建成半年后或经过一个冬季未进行投产的管线，置换投产前宜重新进行吹扫和严密性试验。 5.2调试 5.2.1 按照投产试运方案，分为单体设备及分系统调试和主系统调试两部分。 5.2.2单体设备及分系统调试，主要包括以下内容：
外电及站内电气系统调试投用；
a）
b）↑ 备用发电机调试；
