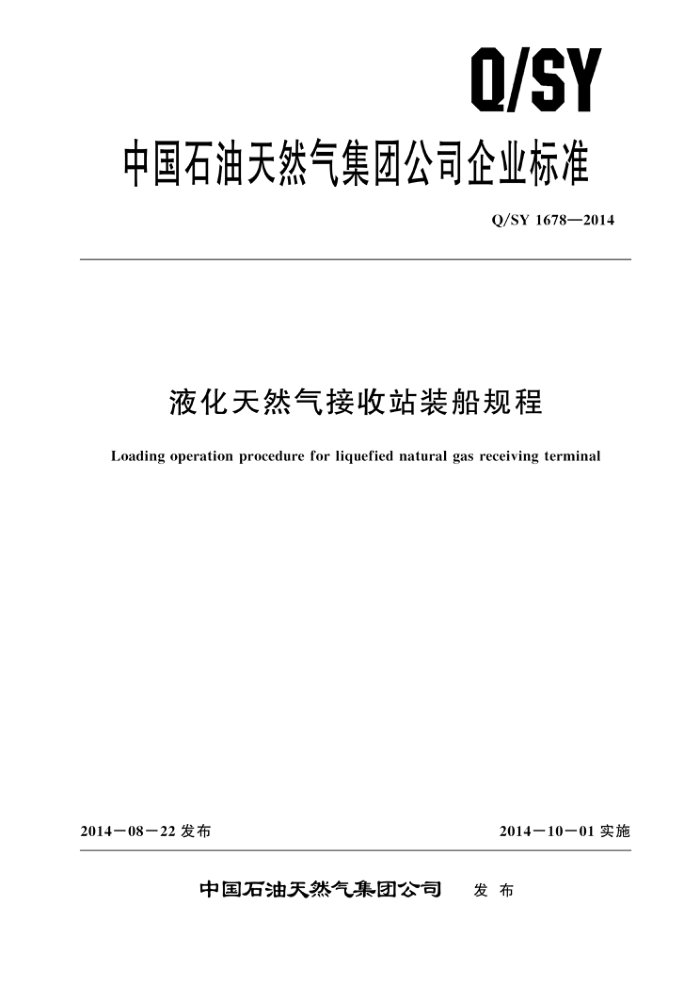

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1678—2014
液化天然气接收站装船规程
Loading operation procedure for liquefied natural gas receiving terminal
2014－08－22 发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1678—2014
目 次
前言
范围 2 术语和定义 3缩略语
1
基本要求 5装船作业步骤附录A（规范性附录）装船作业计划表附录B（规范性附录） 装船前检查表附录C（规范性附录） 船岸安全检查表·
2
4
3
10 12 Q/SY 1678—2014
前創言
本标准按照GB/T1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本标准起草单位：大连液化天然气有限公司。 本标准主要起草人：田士章、胡文江、王哲、宫明、王旭东、张兵兵、刘显英、何宁、李欣、
程云东。
Ⅱ Q/SY 1678—2014
液化天然气接收站装船规程
1范围
本标准规定了液化天然气接收站装船作业的基本要求及作业步骤等内容本标准适用于液化天然气接收站的装船作业。
2 ，术语和定义
下列术语和定义适用于本文件。
2. 1
紧急关闭 (ESD) emergency shut down -种在不可恢复的事件发生前安全有效地关闭装（卸）料臂双球阀及装（卸）料臂进、出管线阀
门，并有效快速地断开船舶与码头之间的连接系统。 2. 2
装（卸）料臂 loading (unloading) arm 由外臂、内臂、平衡单元和基座等组成的用于连接船岸管道使液体输送的铰接设备，包括液相臂
和气相臂。 2.3
ESD 热态测试 ESD thermal state test 装船作业时，在船岸连接系统已连接，装料臂预冷前，由船岸双方进行的紧急关闭测试，以检查
通信和阀门开关状态 2. 4
ESD 冷态测试 ESD cold state test 装船作业时，在船岸连接系统已连接，装料臂预冷后，由船岸双方进行的紧急关闭测试，以检查
通信和阀门开关状态
3缩略语
下列缩略语适用于本文件。 LNG 液化天然气（liquefied natural gas）； BOG 蒸发气（boil-off gas); CCR 中央控制室（central control room）; JCR 码头控制室（jetty control room）； DCS 集散控制系统（distributed control system）; PLC 可编程逻辑控制器（programmable logic controller）； ESD 紧急关闭（emergency shutdown); SIS 安全仪表系统（safety instrumented system）; PERC 紧急释放系统（programmable emergency release coupling);
1 Q/SY 1678—2014
MOS——手动业务终止（manually out of service）; CTMS—一船贸易交接计量系统（custody transfer measurement system); SSL—船岸连接（ship shore link）。
4　基本要求
4.1　工艺设备要求 4.1.1接收站应具备装船工艺流程，阀门开关灵活好用。 4. 1. 2 装船前应对装船设备、设施进行检查，低压泵、流量计、装料臂、登船梯应完好，具备装船条件。 4. 1.3 码头各系缆墩、靠船墩及码头平台应无影响船舶靠泊的机械及物品。 4.1.4应配备系缆工器具及防护装备 4. 2 船岸匹配性确认 4. 2. 1 船舶在始发港起航前，应向接收站提供船岸界面的相关信息资料，获得接收站的确认及同意。 4. 2. 2 接收站进行船岸匹配性分析和评验，应确认以下信息：
a） 船舶主尺度在接收站的接收能力范围内； b） 系泊方案能满足有效系泊要求; c） 船舶管汇与装料臂匹配，不匹配时船方或岸方应提供适合的异径管； d） 登船梯能够安全放人船舶甲板； e） 船舶持有有效的证书和文件； f）船舶无其他安全隐患
4.3操作规程和应急响应
4.3.1接收站应编制装船操作规程，包括工艺参数、操作步骤及注意事项。 4.3.2接收站应编制装船应急预案，并按要求配备应急物资。明确应急组织机构、应急工作流程、 应急设备、工具和物资、应急通信联络等信息。在编制应急预案前应对现场可能发生的紧急情况进行分析和调查，并根据严重程度对可能发生的紧急情况进行分级。 4.4　人员要求 4.4.1操作人员应经过相关培训并取得相应证书、持证上岗。 4. 4. 2 操作人员应熟知装船流程及操作规程，应具备应急处理能力。 4.4.3操作人员应正确佩戴和使用劳动防护用品。 4. 4. 4 登外籍船人员应持有边防出具的证件。 4.5 HSE 4.5.1码头现场应配备救生衣、救生圈等救护设备 4.5.2LNG码头在靠泊期间不应使用非防爆手机、照相机和摄像机等电子产品。 4.5.3LNG船靠泊期间，码头应实行 24h 连续值班。 4.5.4在低温环境作业时，应穿戴防冻服和防冻手套，宜佩戴面罩或头罩以及防冻耳罩 4.5.5在船方抛掷缆绳时，系（解）缆人员应远离投掷方向的范围，不应正对投掷方向，待绳锤落地后再靠近。 4.5.6系（解）缆过程中，同一系缆（靠船）墩应有两人以上同时系（解）缆绳，实行互保，不应 2 Q/SY 1678—2014
单人作业。 4.5.7系（解）缆人员拖缆时应使用绞缆机，不应将引绳缠绕在手上或身上。 4.5.8系缆过程中，绞缆机绞缆的速度要与船方放缆速度相匹配，应等缆绳完全松弛后再绞缆，不应强行拉拽缆绳。 4.5.9缆绳套在快速脱缆钩上后，应立即解引绳；解脱引绳后，系（解）缆人员撤离到安全的位置，示意船方可做绞缆动作。不应在船方绞缆时解引绳。 4.6LNG船舶在泊期间监护 4.6.1工作船码头应安排1艘消拖两用拖轮负责值守，以备紧急情况下应急监护使用；1艘警戒艇负责警戒，确保船舶周围半径500m为安全区域。 4.6.2岸方应指定专人随时监控码头附近气象、海况，并应根据气象部门发布的天气预报，当风力将持续加强可能超过码头作业标准，或发现码头附近水域风浪较强且有持续增强趋势，船舶系泊存在 -定危险时，应停止作业，紧急离港，确保岸船安全。 4.6.3应视缆绳张力大小情况及时调整缆绳。对于小型LNG船舶，如海况不佳、涌浪较大时，宜在确保船位稳定的前提下，适当松缆，避免出现断缆。
5装船作业步骤
5.1编制装船作业计划表
编制装船作业计划表，装船作业计划表见表 A.1。 5.2装船前检查 5.2.1船舶抵达前 48h，应按照装船前检查表内容进行检查，装船前检查表见表B.1。 5.2.2检查人员应包括专业工程师、操作人员、系缆人员等。 5.3LNG 船靠泊 5.3.1应在引航员指挥、岸上人员配合下进行 LNG船靠泊，确保码头装料臂与 LNG船的管汇在允许范围内。 5.3.2岸方人员利用辅助靠泊系统在中控室或码头控制室监视靠泊数据，在紧急情况下可实行远程脱钩。 5.3.3靠泊后按照系缆方案进行系缆作业。 5.3.4系缆作业应由两个小组同时在船头和船尾系缆，每个小组人员不宜少于三人。 5.4　连接登船梯
系泊完成后，在船员的协助下，由码头操作人员将登船梯放置在船舶平台上。 5.5查验单位检查
船舶靠泊后，由船舶代理陪同海关、边防检查、海事及检验检疫等政府相关口岸部门上船依法进
行检查。检查合格后，相关方人员方可登船开始作业。 5.6船岸安全检查
岸方和船方代表应按照表 C.1 至表 C.6 的要求进行联合安全检查并签字确认。
3 Q/SY 1678—2014
5.7　装船前会议 5.7.1装船前会议应由船方代表、岸方代表、货方代表、商检代表等参加，并制订一份适用的装货计划，应交换有关信息和讨论船岸安全检查的结果。 5.7.2　装船前会议应包括以下信息的交换：
