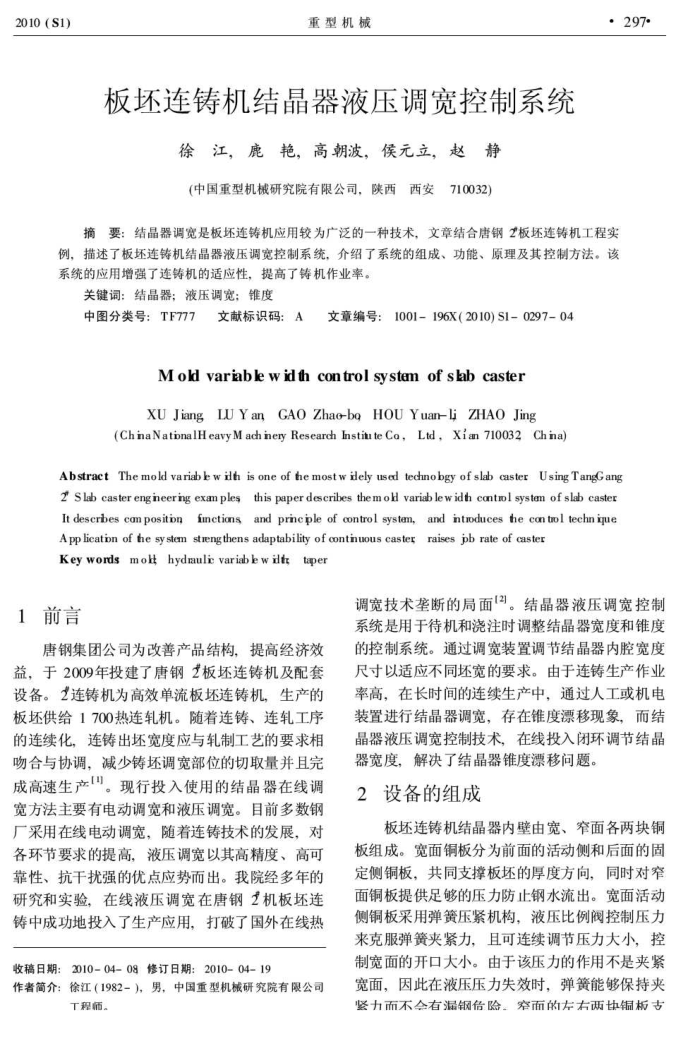

2010 (S1)
重型机械
板坏连铸机结晶器液压调宽控制系统
徐江，鹿艳，高朝波，侯元立，赵静中国重型机械研究院有限公司，陕西西安710032）
·297
摘要：结晶器调宽是板坏连铸机应用较为广泛的一种技术，文章结合唐钢2板坏连铸机工程实
例，描述了板坏连铸机结晶器液压调宽控制系统，介绍了系统的组成、功能、原理及其控制方法。该系统的应用增强了连铸机的适应性，提高了铸机作业率。
关键词：结晶器；液压调宽；锥度
中图分类号：TF777
文献标识码：A
文章编号：1001-196X(2010)S1-0297-04
Moldvariablewidthcontrolsystemofsabcaster XU Jiang L Yan GAO Zhao-bg HOUYuan-li ZHAO Jing
(ChinaNatinalHeavyMachinery Research hstiute Co, Ltd,Xian 710032 China)
Abstract The mold variab k w ilth is one of the most w idely used tednobgy of slab caster U sing TangG ang 2 Slab caster engineering exam plesthis paper describes them ol variab lewidth cntrol systom of slab caster It descrbes cam positionfinctionsand princple of control systm,and intioduces the contiol technique
App lication of the sy stem strengthens adaptability of continuous caster raises jpb rate of caster Key words mokt hydmulic variabe wiltt taper
1前言
唐钢集团公司为改善产品结构，提高经济效益，于2009年投建了唐钢2板坏连铸机及配套设备。2连铸机为高效单流板坏连铸机，生产的板坏供给1700热连轧机。随着连铸、连轧工序的连续化，连铸出坏宽度应与轧制工艺的要求相吻合与协调，减少铸坏调宽部位的切取量并且完成高速生产。现行投入使用的结晶器在线调宽方法主要有电动调宽和液压调宽。目前多数钢厂采用在线电动调宽，随着连铸技术的发展，对各环节要求的提高，液压调宽以其高精度、高可靠性、抗干扰强的优点应势而出。我院经多年的研究和实验，在线液压调宽在唐钢2机板坏连铸中成功地投入了生产应用，打破了国外在线热
收稿日期：2010-04-08修订日期：2010-04-19
作者简介：徐江（1982－），男，中国重型机械研究院有限公司
T程师。
调宽技术垄断的局面。结晶器液压调宽控制系统是用于待机和浇注时调整结晶器宽度和锥度的控制系统。通过调宽装置调节结晶器内腔宽度尺寸以适应不同坏宽的要求。由于连铸生产作业率高，在长时间的连续生产中，通过人工或机电装置进行结晶器调宽，存在锥度漂移现象，而结晶器液压调宽控制技术，在线投人团环调节结
器宽度，解决了结晶器锥度漂移问题。 2设备的组成
板坏连铸机结晶器内壁由宽、窄面各两块铜板组成。宽面铜板分为前面的活动侧和后面的固定侧铜板，共同支撑板坏的厚度方向，同时对窄面铜板提供足够的压力防止钢水流出。宽面活动侧铜板采用弹簧压紧机构，液压比例阀控制压力来克服弹簧夹紧力，且可连续调节压力大小，控制宽面的开口大小。由于该压力的作用不是夹紧宽面，因此在液压压力失效时，弹簧能够保持夹坚力而不会右漏钢危险。窄面的左右两块板支
