ELECTRICDRIVE
2010
Vol.40
No.4
电气传动
2010年
第40寒

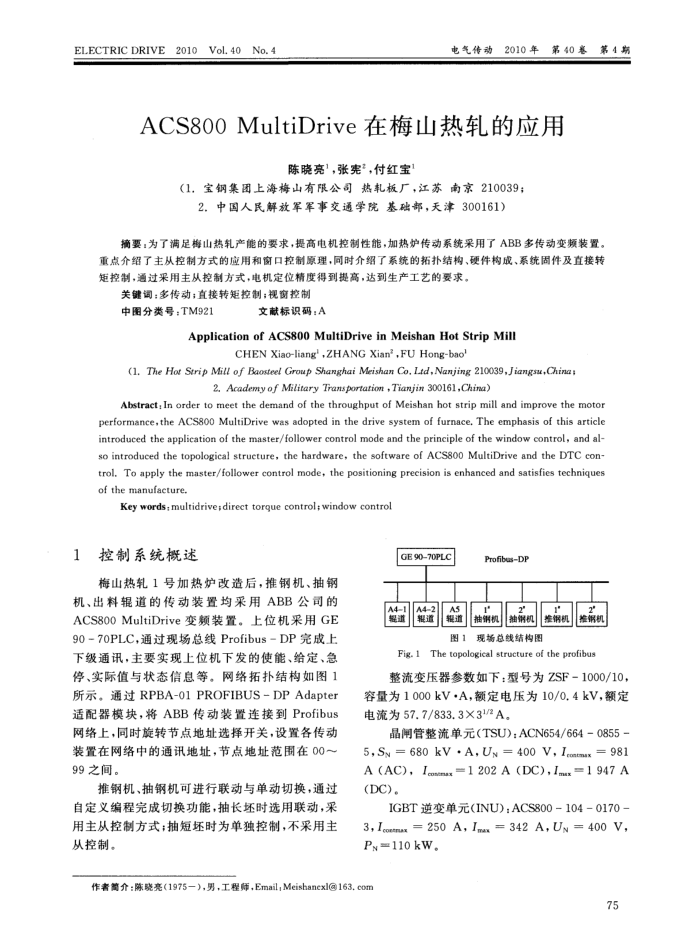

ACS8ooMultiDrive在梅山热轧的应用
陈晓亮'，张宪”，付红宝
（1.宝钢集团上海梅山有限公司热轧板厂，江苏南京210039；
2.中国人民解放军军事交通学院基础部，天津300161）
第4期
摘要：为了满足梅山热轧产能的要求，提高电机控制性能，加热炉传动系统采用了ABB多传动变频装置。重点介绍了主从控制方式的应用和窗口控制原理，同时介绍了系统的拓扑结构、硬件构成、系统固件及直接转矩控制，通过采用主从控制方式，电机定位精度得到提高，达到生产工艺的要求。
关键调：多传动；直接转矩控制；视窗控制
中图分类号：TM921
文献标识码：A
Applicationof ACS8ooMultiDriveinMeishanHotStripMill
CHEN Xiao-liang’' ,ZHANG Xian’ ,FU Hong-bao"
(1. The Hot Strip Mill of Baosteel Group Shanghai Meishan Co, Ltd,Nanjing 210039,Jiangsu,China;
2. Academy of Military Transportation ,Tianjin 300161,China)
Abstract, In order to meet the demand of the throughput of Meishan hot strip mill and improve the motor performance,the ACS800 MultiDrive was adopted in the drive system of furnace, The emphasis of this article introduced the application of the master/follower control mode and the principle of the window control, and al-so introduced the topological structure, the hardware, the software of ACS8oo MultiDrive and the DTC con trol., To apply the master/follower control mode, the positioning precision is enhanced and satisfies techniques of the manufacture.
Key words; multidrive; direct torque control; window control
1
控制系统概述
梅山热轧1号加热炉改造后，推钢机、抽钢
机、出料辊道的传动装置均采用ABB公司的 ACS800MultiDrive变额装置。上位机采用GE 90-70PLC，通过现场总线Profibus-DP完成上下级通讯，主要实现上位机下发的使能、给定、急停、实际值与状态信息等。网络拓扑结构如图1 所示。通过RPBA-01PROFIBUS-DPAdapter 适配器模块，将ABB传动装置连接到Profibus 网络上，同时旋转节点地址选择开关，设置各传动装置在网络中的通讯地址，节点地址范围在00～ 99之间。
推钢机、抽钢机可进行联动与单动切换，通过自定义编程完成切换功能，抽长坏时选用联动，采用主从控制方式；抽短坏时为单独控制，不采用主从控制。
GE9070PLC
A41
A42 雅量
A3
ProfibusDP
推器机抽带机
图1
推钢机
差带机
现场总线结构图
Fig. 1The topological structure of the profibus
整流变压器参数如下：型号为ZSF-1000/10，容量为1000kV·A，额定电压为10/0.4kV，额定电流为57.7/833.3×31/2A。
晶闸管整流单元（TSU)：ACN654/6640855-5,S%=680kV·A,U=400V,Ieamx=981 A (AC),Ix=1202 A (DC),Imx=1947A(DC)。
IGBT逆变单元(INU)：ACS800-104-0170 3,Ioux=250A,Imx=342A,U~=400V, P110 kW,
作者简介：陈晓亮（1975），男，工程师，Email，Meishanexl@163，com
75
