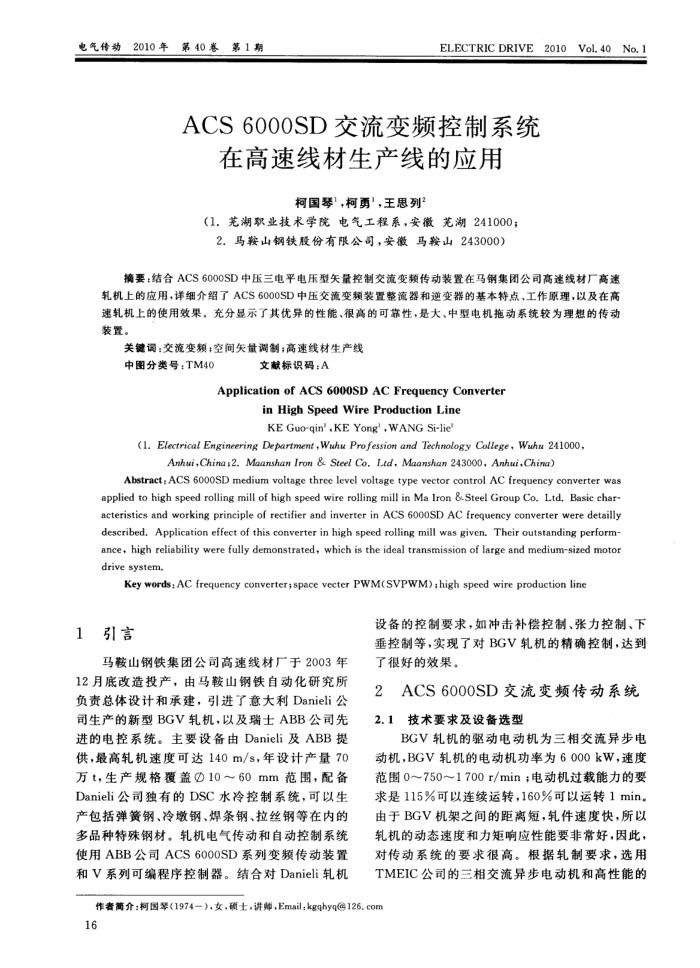

ACS6000SD交流变频控制系统
在高速线材生产线的应用
柯国琴，柯勇'，王思列2
（1．芜湖职业技术学院电气工程系，安徽芜湖241000； 2.马鞍山钢铁股份有限公司，安徽马鞍山243000）
2010
Vol.40
摘要：结合ACS6000SD中压三电平电压型矢量控制交流变频传动装置在马钢集团公司高速线材厂高速轧机上的应用，详细介绍了ACS6000SD中压交流变频装置整流器和逆变器的基本特点、工作原理，以及在高速轧机上的使用效果，充分显示了其优异的性能、很高的可靠性，是大、中型电机拖动系统较为理想的传动装置。
关键调：交流变频空间失量调制；高速线材生产线
中图分类号：TM40
文献标识码：A
ApplicationofACS6oooSDACFrequencyConverter
in High Speed Wire Production Line KE Guo-qin',KE Yong' ,WANG Si-lie*
(1. Electrical Engineering Department,Wuhx Profession and Technology College, Wuhu 241000,
Anhui,China,2.Maanshan Iron & Steel Co. Lid, Maanshan 243000, Anhui,China)
Abstract: ACS 60ooSD medium voltage three level voltage type vector control AC frequency converter was applied to high speed rolling mill of high speed wire rolling mill in Ma Iron &-Steel Group Co, Ltd, Basic char-acteristics and working principle of rectifier and inverter in ACS 6000SD AC frequency converter were detailly described. Application effect of this converter in high speed rolling mill was given, Their outstanding perform ance, high reliability were fully demonstrated, which is the ideal transmission of large and medium-sized motor drive system,
Key words; AC frequency converter; space vecter PWM(SVPWM) ; high speed wire production line
1
引言
马鞍山钢铁集团公司高速线材厂于2003年 12月底改造投产，由马鞍山钢铁自动化研究所负责总体设计和承建，引进了意大利Danieli公司生产的新型BGV轧机，以及瑞士ABB公司先进的电控系统。主要设备由Danieli及ABB提供，最高轧机速度可达140m/s，年设计产量70 万t，生产规格覆盖①10～60mm范围，配备 Danieli公司独有的DSC水冷控制系统，可以生产包括弹簧钢、冷墩钢、焊条钢、拉丝钢等在内的多品种特殊钢材。轧机电气传动和自动控制系统使用ABB公司ACS6000SD系列变频传动装置和V系列可编程序控制器。结合对Danieli轧机
No.
设备的控制要求，如冲击补偿控制、张力控制、下垂控制等，实现了对BGV轧机的精确控制，达到了很好的效果。
2
ACS6O00SD交流变频传动系统
技术要求及设备选型
2.1
BGV轧机的驱动电动机为三相交流异步电动机，BGV轧机的电动机功率为6000kW，速度范围0～750～1700r/min；电动机过载能力的要求是115%可以连续运转，160%可以运转1min。由于BGV机架之间的距离短，轧件速度快，所以轧机的动态速度和力矩响应性能要非常好，因此，对传动系统的要求很高。根据轧制要求，选用 TMEIC公司的三相交流异步电动机和高性能的
