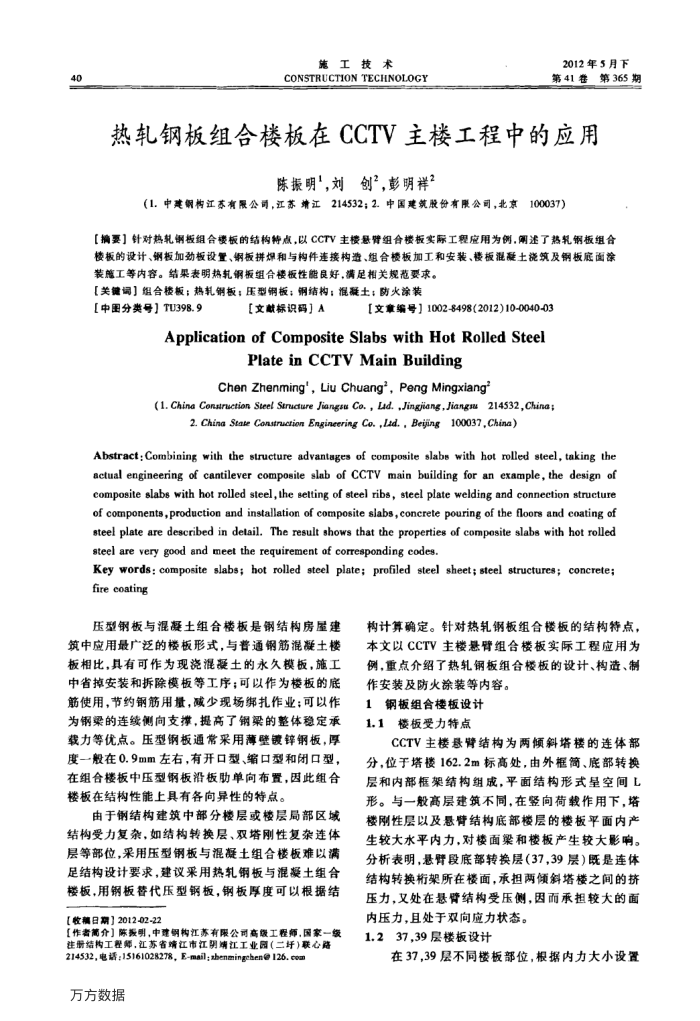

40
施工技术
CONSTRUCTION TECHNOLOGY
2012年5月下第41卷第365期
热轧钢板组合楼板在CCTV主楼工程中的应用
陈振明"，刘创”，彭明祥？
（1.中建钢构江苏有限公司，江苏靖江214532；2.中国建筑股份有限公司，北京
100037）
【摘要】针对热轧钢板组合楼板的结构特点，以CCTV主楼悬臂组合楼板实际工程应用为例，述了热轧钢板组合楼板的设计、纳板加劲板设置、钢板拼焊和与构件连接构造、组合楼板加工和安装、楼板混疑土尧筑及钢板底面涂
装能工等内容。结果表明热轧钢板组合楼板性能良好，满足相关规范要求。【关键词】组合楼板；热轧钢板；压型钢板；钢结构：混凝土；防火涂装
【中围分类号TU398.9
[文献标识码】A
【文章编号】1002-8498(2012)10-0040-03
ApplicationofCompositeSlabswithHotRolledSteel
Plate in CCTV Main Building
Chen Zhenming', Liu Chuang', Peng Mingxiang”
(1.China Consiruction Steel Stucture Jiangsu Co., Lad.,Jingjiang,Jiangsu214532,China
2. China State Construction Engineering Co. ,Lad. , Bejing100037,China)
Abstract:Combining with the structure advantages of composite slabs with hot rolled steel, taking the actual engineering of cantilever composile slab of CCTV main building for an example, the design of composite slabs with hot rolled steel,the setting of steel ribs, steel plate welding and connection structure of components,production and installation of composite slabs,concrete pouring of the floors and coating of steel plate are described in detail. The result shows that the properties of compesite slabs with hot rolled steel are very good and meet the requirement of corresponding codes.
Key words: composite slabs; hot rolled steel plate; profiled steel sheet; steel structures; concrete; fire coating
压型钢板与混凝土组合楼板是钢结构房星建
筑中应用最广泛的楼板形式，与普通钢筋混凝土楼板相比，具有可作为现尧混展土的永久模板，施工中省掉安装和拆除模板等工序；可以作为楼板的底筋使用，节约钢筋用量，减威少现场绑扎作业；可以作为钢梁的连续侧向支撑，提高了钢梁的整体稳定承载力等优点。压型钢板通常采用薄壁镀锌钢板，厚度一般在0.9mm左右，有开口型、缩口型和闭口型，在组合楼板中压型钢板沿板助单向布置，因此组合楼板在结构性能上具有各向异性的特点。
由于钢结构建筑中部分楼层或楼层局部区域结构受力复杂，如结构转换层、双塔刚性复杂连体层等部位，采用压型钢板与混凝土组合楼板难以满足结构设计要求，建议采用热轧钢板与混凝土组合楼板，用钢板替代压型钢板，钢板厚度可以根据结
【收精日期】2012-02-22
【作者简介】陈报明，中建钢构江苏有限公司高级工程师，国家一级注册结构工程师，江苏省靖江市江明瑞江工业园（二圩）联心路
214532,电话;15161028278, E-mail;sbenmingehen@126.com 万方数据
构计算确定。针对热轧钢板组合楼板的结构特点，本文以CCTV主楼悬臂组合楼板实际工程应用为例，重点介绍了热轧钢板组合楼板的设计、构造、制作安装及防火涂装等内容。
1钢板组合楼板设计 1.1楼板受力特点
CCTV主楼悬臂结构为两倾斜塔楼的连体部分，位于塔楼162.2m标高处，由外框简、底部转换层和内部框架结构组成，平面结构形式呈空间L 形。与一般高层建筑不同，在竖向荷载作用下，塔楼刷性层以及悬臂结构底部楼层的楼板平面内产生较大水平内力，对楼面梁和楼板产生较大影响。分析表明，悬臂段底部转换层（37，39层）既是连体结构转换桁架所在楼面，承担两倾斜塔楼之间的挤压力，又处在悬臂结构受压侧，因而承担较大的面
内压力，且处于双向应力状态。 1.237,39层楼板设计
在37，39层不同楼板部位，根据内力大小设置
