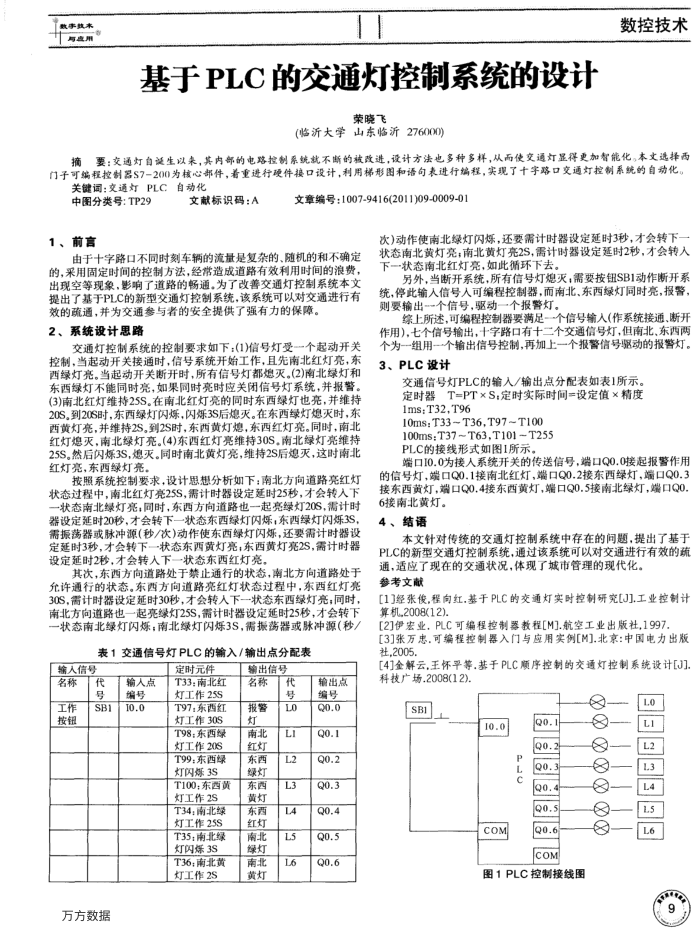

基于PLC的交通灯控制系统的设计
荣晓飞
(临沂大学山东临沂276000)
数控技术
摘要：交通灯自误生以来，其内部的电路控制系统就不断的被改进，设计方法也多种多样，从而使交通灯显得更加智能化，本丈选择西门子可编程控制器S7-200为核心部件，着重遗行硬件接口设计，利用梯形图和语句表进行编程，实现了十宇路口交通灯控制系统的自动化，
关键调：交通灯PLC自动化中图分类号：TP29
文献标识码：A
1、前言
文章编号：1007-9416(2011)09-0009-01
次)动作使南北绿灯闪烁，还要需计时器设定延时3秒，才会转下状态南北黄灯亮；南北黄灯亮2S，需计时器设定延时2秒，才会转入
由于十字路口不同时刻车辆的流量是复杂的、随机的和不确定的，采用固定时间的控制方法，经常造成道路有效利用时间的浪费，出现空等现象，影响了道路的畅通。为了改善交通灯控制系统本文提出了基于PLC的新型交通灯控制系统，该系统可以对交通进行有
效的疏通，并为交通参与者的安全提供了强有力的保障。 2、系统设计思路
交通灯控制系统的控制要求如下：(1)信号灯受一个起动开关控制，当起动开关接通时，信号系统开始工作，且先南北红灯亮，东西绿灯亮。当起动开关断开时，所有信号灯都熄灭。(2)南北绿灯和东西绿灯不能同时亮，如果同时亮时应关闭信号灯系统，并报警。(3)南北红灯维持25S.在南北红灯亮的同时东西绿灯也亮，并维持 20S，到20S时.东西绿灯闪炼，闪烁3S后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2S。到2S时，东西黄灯熄，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。（4)东西红灯亮维持30S。南北绿灯亮维持 25S。然后闪烁3S，熄灭。同时南北黄灯亮，维持2S后熄灭，这时南北红灯亮，东西绿灯亮。
按照系统控制要求，设计思想分析如下：南北方向道路亮红灯状态过程中，南北红灯亮25S，需计时器设定延时25秒，才会转入下一状态南北绿灯亮，同时，东西方向道路也一起亮绿灯20S，需计时器设定延时20秒，才会转下一状态东西绿灯闪烁，东西绿灯闪烁3S，需振荡器或脉冲源(秒/次)动作使东西绿灯闪烁，还要需计时器设定延时3秒，才会转下一状态东西黄灯亮，东西黄灯亮2S，需计时器设定延时2秒，才会转人下一状态东西红灯亮。
其次，东西方向道路处于禁止通行的状态，南北方向道路处于允许通行的状态。东西方向道路亮红灯状态过程中，东西红灯亮 30S，需计时器设定延时30秒，才会转人下-状态东西绿灯亮；同时，南北方向道路也一起亮绿灯25S，需计时器设定延时25秒，才会转下一状态南北绿灯闪炼：南北绿灯闪烁3S，需振荡器或脉冲源（秒/
表1交通信号灯PLC的输入/输出点分配表
输人信号名称
代
工作按钮
号 SB1
万方数据
输人点编号 10.0
定时元件 T33：南北红灯工作25S T97：东西红灯工作30S T98：东西绿灯工作20S T99：东西绿灯闪炼烁3S T100；东西黄灯工作2S T34；南北绿灯工作25S T35：南北绿灯闪烁3S T36南北黄灯工作2S
编出信号
代
名称
最祥灯南北红灯东西绿灯东西黄灯东西红灯南北绿灯南北黄灯
号 LO
LI L2 L3 L4 L5 L6
输出点编号 Q0.0
Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 Q0.6
下一状态南北红灯亮，如此循环下去。
另外，当断开系统，所有信号灯熄灭，需要按钮SB1动作断开系统，停此输人信号人可编程控制器，而南北、东西绿灯同时亮，报警，则要输出-个信号，驱动一个报警灯。
综上所述，可编程控制器要满足-一个信号输人（作系统接通、断开作用）七个信号输出，十字路口有十二个交通信号灯，但南北、东西两个为-一组用一个输出信号控制，再加上一个报警信号驱动的报警灯。
3、PLC设计
交通信号灯PLC的输入/输出点分配表如表1所示。定时器T=PT×S：定时实际时间=设定值×精度 1ms:T32,T96
10mS: T33 ~ T36, T97 ~ T100 100ms: T37~T63,T101~T255 PLC的接线形式如图1所示。
端口10.0为接人系统开关的传送信号，端口Q0.0接起报警作用的信号灯，端口Q0.1接南北红灯，端口Q0.2接东西绿灯，端口Q0.3 接东西黄灯，端口Q0.4接东西黄灯，端口Q0.5接南北绿灯，端口Q0.
6接南北黄灯。 4、结语
本文针对传统的交通灯控制系统中存在的间题，提出了基于 PLC的新型交通灯控制系统，通过该系统可以对交通进行有效的疏
通，适应了现在的交通状况，体现了城市管理的现代化。参考文献
[1]经张俊,程向红.基于PLC的交通灯实时控制研究[J].工业控制计算机_2008(12)
[2]伊宏业，PLC可编程控制器教程[M].航空工业出版社,1997,
[3]张万忠.可编程控制器入门与应用实例[M].北京：中国电力出版社，2005
[4]金解云,王怀早等.基于PLC顾序控制的交通灯控制系统设计[J] 科技广场.2008(12)。
SBI
10.0 COM
p L c
Qo.1 Q0.2 QQ.3 Q0.4 Q0.5 Q0.6 coM
图1PLC控制接线图
8?& 8
L0 L1 L2 L3 4 L5 L6
