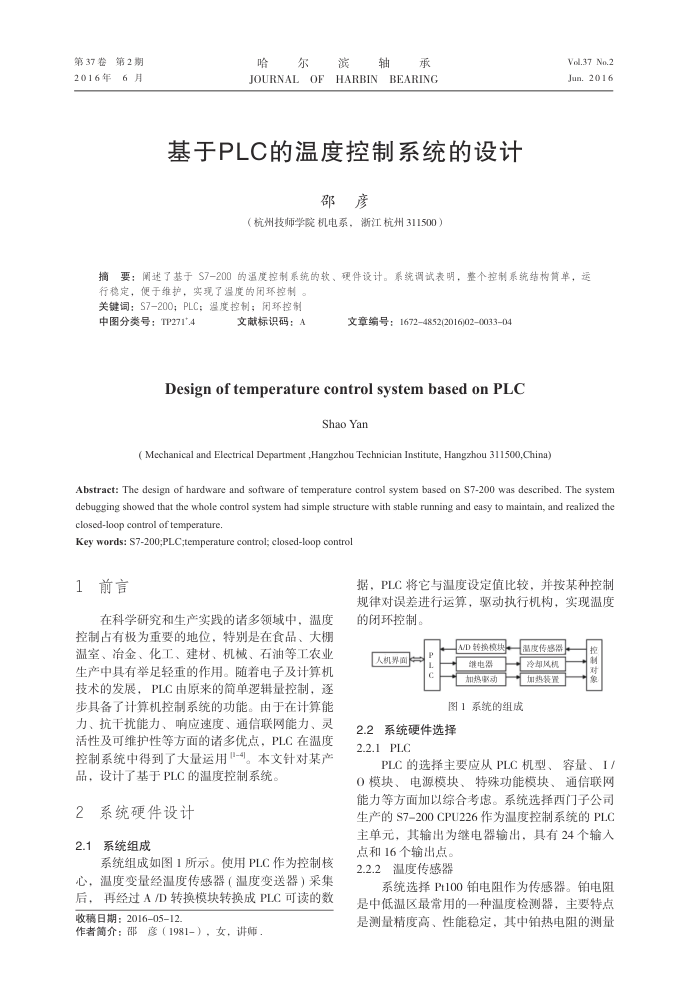

基于PLC的温度控制系统的设计
邵彦
（杭州技师学院机电系，浙江杭州311500）
Vol.37 No.2 Jun.2016
摘要：阐述了基于S7-200的温度控制系统的软、硬件设计。系统调试表明，整个控制系统结构筒单，运
行稳定，便于维护，实现了温度的闭环控制关键词：S7-200；PLC；湿度控制；闭环控制
中图分类号：TP271*.4
文献标识码：A
文章编号：16724852(2016)02003304
DesignoftemperaturecontrolsystembasedonPLC
Shao Yan
( Mechanical and Electrical Department ,Hangzhou Technician Institute, Hangzhou 311500,China)
Abstract: The design of hardware and sofrware of temperature control system based on S7-200 was described. The system debugging showed that the whole control system had simple structure with stable running and easy to maintain, and realized the closed-loop control of temperature
Key words: S7-200;PLC;temperature control; closed-loop control
1前言
在科学研究和生产实践的诸多领域中，温度控制占有极为重要的地位，特别是在食品、大棚温室、冶金、化工、建材、机械、石油等工农业生产中具有举足轻重的作用。随着电子及计算机技术的发展，PLC由原来的简单逻辑量控制，逐步具备了计算机控制系统的功能。由于在计算能力、抗于扰能力、响应速度、通信联网能力、灵活性及可维护性等方面的诸多优点，PLC在温度控制系统中得到了大量运用I-4。本文针对某产品，设计了基于PLC的温度控制系统。
系统硬件设计 2
2.1
系统组成
系统组成如图1所示。使用PLC作为控制核心，
温度变量经温度传感器（温度变送器）采集后，再经过A/D转换模块转换成PLC可读的数收稿日期：2016-05-12
作者简介：邵彦（1981-），女，讲师
据，PLC将它与温度设定值比较，并按某种控制规律对误差进行运算，驱动执行机构，实现温度的闭环控制。
A/D转换模块
人机界面
维电器加热驱动
温度传感器冷却风机 +加热装置
图1系统的组成
2系统硬件选择 2.2
2.2.1 PLC
控制对像
PLC的选择主要应从PLC机型、容量、I/ 0模块、电源模块、特殊功能模块、通信联网能力等方面加以综合考虑。系统选择西门子公司生产的S7-200CPU226作为温度控制系统的PLC 主单元，其输出为继电器输出，具有24个输入
点和16个输出点。 2.2.2温度传感器
系统选择Pt100铂电阻作为传感器。铂电阻是中低温区最常用的一种温度检测器，主要特点是测量精度高、性能稳定，其中铂热电阻的测量
