62
施工技术
CONSTRUCTION TECHNOLOGY

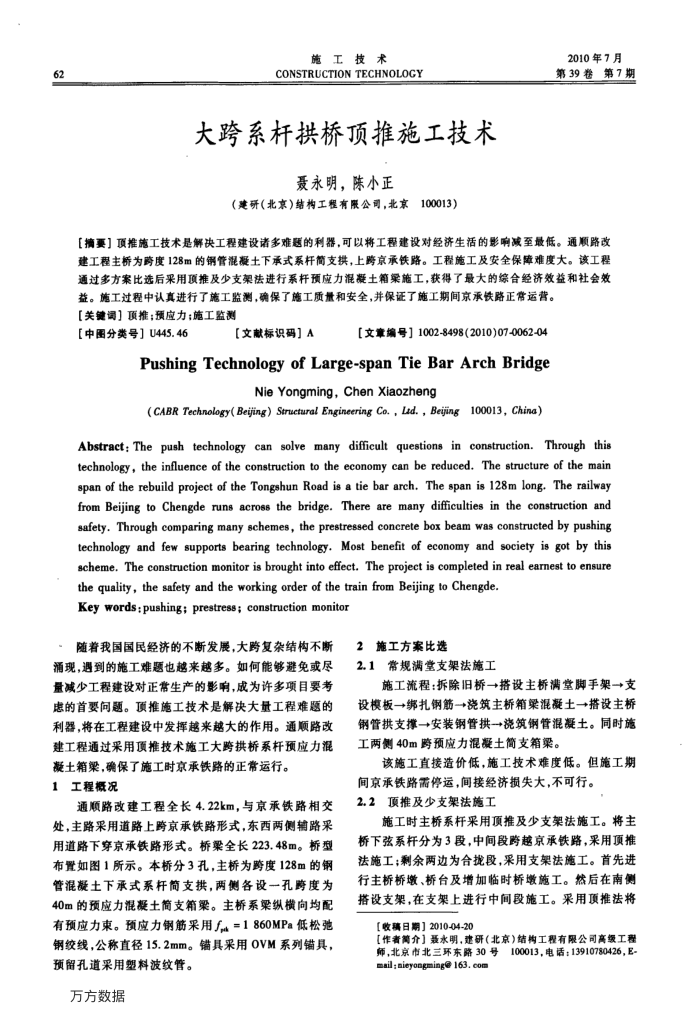

大跨系杆拱桥顶推施工技术
聂永明，陈小正
（建研（北京）结构工程有限公司，北京100013）
2010年7月第39卷第7期
【摘要】顶推施工技术是解决工程建设诸多难题的利器，可以将工程建设对经济生活的影响减至最低。通顺路改建工程主桥为跨度128m的锅管混凝土下承式系杆简支拱，上跨京承铁路。工程施工及安全保障难度大。该工程通过多方案比选后采用顶推及少支架法进行系杆预应力混凝土箱渠施工，获得了最大的综合经济效益和社会效
益。施工过程中认真进行了施工监测，确保了施工质量和安全，并保证了施工期间京承铁路正常运营。【关键调】顶推；预应力；施工监测
【中图分类号】U445.46
【文献标识码】A
【文章编号】1002-8498(2010)07-0062-04
Pushing Technology of Large-span Tie Bar ArchBridge
NieYongming,ChenXiaozheng
(CABR Technology(Bejing)Structural Engineering Co.,Lad.,Bejing100013, China)
Abstract: The push technology can solve many difficult questions in construction. Through this technology, the influence of the construction to the economy can be reduced. The structure of the main span of the rebuild project of the Tongshun Road is a tie bar arch. The span is 128m long.The railway from Beijing to Chengde runs across the bridge. There are many difficulties in the construction and safety. Through comparing many schemes, the prestressed concrete box beam was constructed by pushing technology and few supports bearing technology. Most benefit of economy and society is got by this scheme. The construction monitor is brought into effect. The project is completed in real earnest to ensure
the quality, the safety and the working order of the train from Beijing to Chengde. Key words: pushing; prestress; construction monitor
随着我国国民经济的不断发展，大跨复杂结构不断
涌现，遇到的施工难题也越来越多。如何能够避免或尽量减少工程建设对正常生产的影响，成为许多项目要考患的首要问题。顶推施工技术是解决大量工程难题的利器，将在工程建设中发挥越来越大的作用。通顺路改建工程通过采用顶推技术施工大跨拱桥系杆预应力混
凝土箱梁，确保了施工时京承铁路的正常运行。 1工程概况
通顺路改建工程全长4.22km，与京承铁路相交处，主路采用道路上跨京承铁路形式，东西两侧辅路采用道路下穿京承铁路形式。桥梁全长223.48m。桥型布置如图1所示。本桥分3孔，主桥为跨度128m的钢管混凝土下承式系杆简支拱，两侧各设一孔跨度为 40m的预应力混凝土简支箱案。主桥系纵横向均配有预应力束。预应力钢筋采用f=1860MPa低松弛钢绞线，公称直径15.2mm。锚具采用0VM系列锚具，预留孔道采用塑料波纹管。
万方数据
2施工方案比选
2.1常规满堂支架法施工
施工流程：拆除旧桥→搭设主桥满堂脚手架→支设模板→绑扎钢筋→浇筑主桥箱梁混凝土→搭设主桥钢管拱支撑→安装钢管拱-→浇筑钢管混凝土。同时施工两侧40m跨预应力混凝土简支箱梁。
该施工直接造价低，施工技术难度低。但施工期
间京承铁路需停运，间接经济损失大，不可行。 2.2顶推及少支架法施工
施工时主桥系杆采用顶推及少支架法施工。将主桥下弦系杆分为3段，中间段跨越京承铁路，采用顶推法施工；剩余两边为合拢段，采用支架法施工。首先进行主桥桥墩、桥台及增加临时桥墩施工。然后在南侧搭设支架，在支架上进行中间段施工。采用顶推法将
