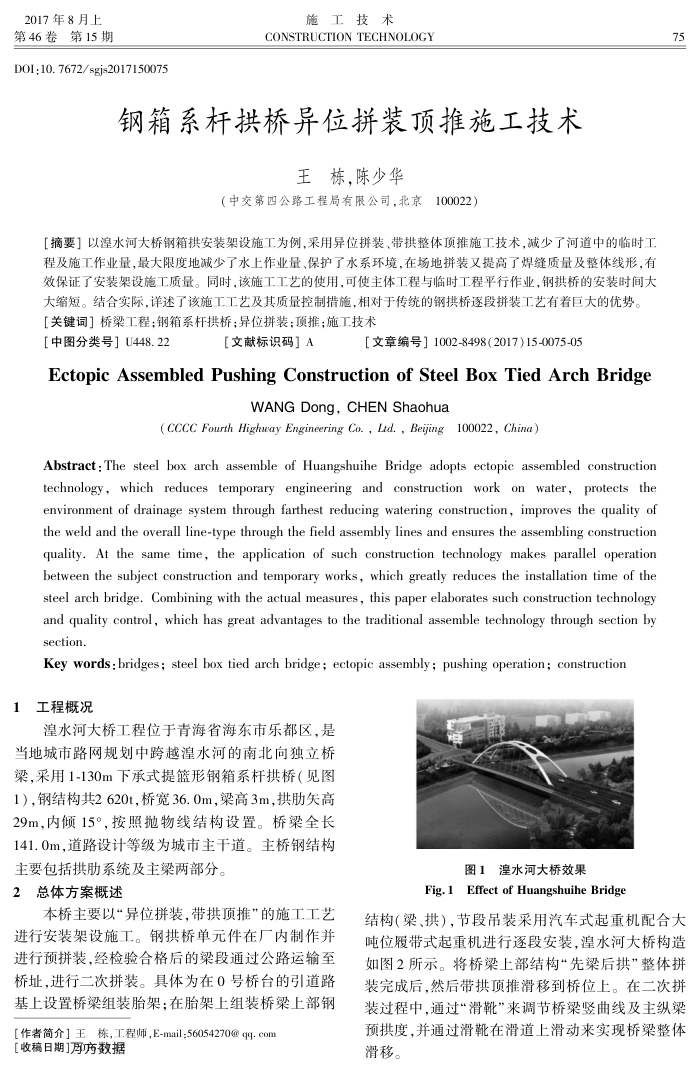

2017年8月上第46卷第15期
DOI:10.7672/sgjs2017150075
施工技术
CONSTRUCTION TECHNOLOGY
钢箱系杆拱桥异位拼装顶推施工技术
王栋，陈少华
（中交第四公路工程局有限公司，北京100022）
[摘要]以涅水河大桥钢箱拱安装架设施工为例，采用异位拼装、带拱整体顶推施工技术，减少了广河道中的临时工程及施工作业量，最大限度地减少了水上作业量、保护了水系环境，在场地拼装文提高了焊缝质量及整体线形，有效保证了安装架设施工质量。同时，该施工工艺的使用，可使主体工程与临时工程平行作业，钢拱桥的安装时间大
大缩短。结合实际，详述了该施工工艺及其质量控制措施，相对于传统的钢拱桥逐段拼装工艺有着巨大的优势。【关键词】桥梁工程；钢箱系杆拱桥；异位拼装；顶推；施工技术
［中图分类号］U448.22
【文献标识码］A
【文章编号】1002-8498（2017）15-0075-05
WANG Dong,CHEN Shaohua
(CCCC Fourth Highaeay Engineering Co., Lid., Beijing100022, China)
Abstract: The steel box arch assemble of Huangshuihe Bridge adopts ectopic assembled construction technology, which reduces temporary engineering and construction work on water, protects the environment of drainage system through farthest reducing watering construction, improves the quality of the weld and the overall line-type through the field assembly lines and ensures the assembling construction quality.At thesame time,the application of such construction technology makes parallel operation between the subject construction and temporary works, which greatly reduces the installation time of the steel arch bridge. Combining with the actual measures, this paper elaborates such construction technology and quality control, which has great advantages to the traditional assemble technology through section by section.
Key words : bridges; steel box tied arch bridge; ectopic assembly ; pushing operation; construction 1工程概况
湟水河大桥工程位于青海省海东市乐都区，是当地城市路网规划中跨越湟水河的南北向独立桥梁，采用1-130m下承式提篮形钢箱系杆拱桥（见图 1），钢结构共2620t，桥宽36.0m，梁高3m，拱肋矢高 29m，内倾15°，按照抛物线结构设置。桥梁全长 141.0m，道路设计等级为城市主干道。主桥钢结构
主要包括拱肋系统及主梁两部分。 2总体方案概述
本桥主要以“异位拼装，带拱顶推”的施工工艺进行安装架设施工。钢拱桥单元件在厂内制作并进行预拼装，经检验合格后的梁段通过公路运输至桥址，进行二次拼装。具体为在0号桥台的引道路基上设置桥梁组装胎架；在胎架上组装桥梁上部钢
【作者简介】王栋，工程师，E-mail:56054270@qq.com【收稿日期]方数据
图1湟水河大桥效果
Fig.1 Effect of Huangshuihe Bridge
75
结构（梁、拱），节段吊装采用汽车式起重机配合大吨位履带式起重机进行逐段安装，湟水河大桥构造如图2所示。将桥梁上部结构“先梁后拱”整体拼装完成后，然后带拱顶推滑移到桥位上。在二次拼装过程中，通过“滑靴”来调节桥竖曲线及主纵梁预拱度，并通过滑靴在滑道上滑动来实现桥梁整体滑移。
