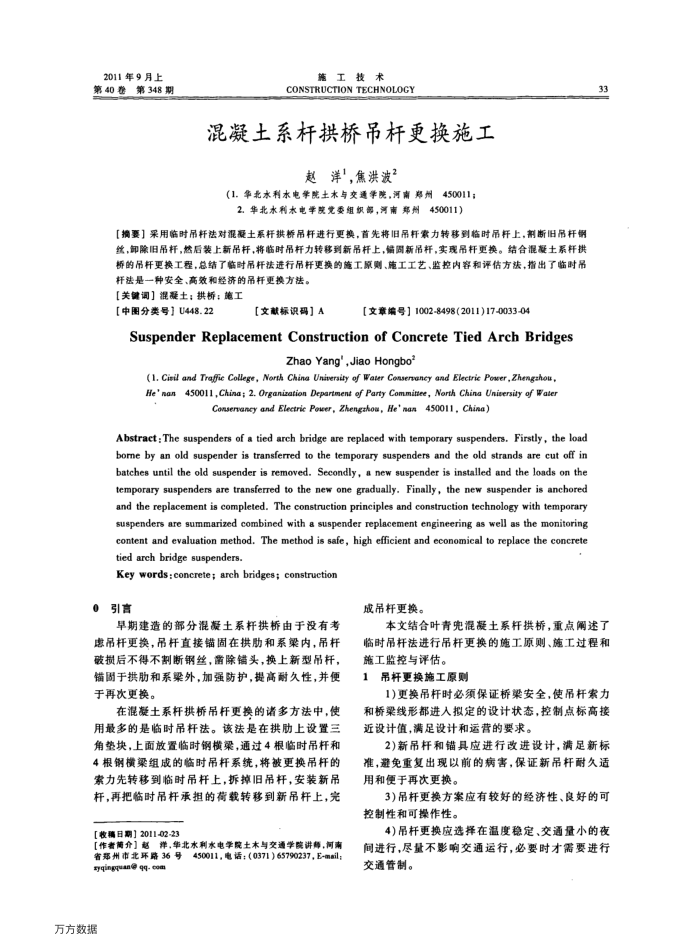

2011年9月上
第348期
第40卷
施工技
术
CONSTRUCTION TECHNOLOGY
混凝土系
系杆拱桥吊杆更换施工
赵洋"，焦洪波？
（1.华北水利水电学院土水与交通学院，河南郑州
450011;
2.华北水利本电学院党委组织部，河南郑州450011)
【摘要】采用临时吊杆法对混土系杆拱桥吊杆进行更换，首先将旧吊杆索力转移到临时吊杆上，割断旧吊杆钢丝，卸除旧吊杆，然后装上新吊杆，将临时吊杆力转移到新吊杆上，铺固新吊杆，实现吊杆更换。结合混凝土系杆拱桥的吊杆更换工程，总结了临时吊杆法进行吊杆更换的施工原则、施工工艺、监控内容和评估方法，指出了临时吊
杆法是一种安全、高效和经济的吊杆更换方法。【关键调】混凝土；拱桥；施工
中图分类号】U448.22
【文献标识码】A
【文章编号】1002-8498(2011)17-0033-04
Suspender Replacement Construction of Concrete Tied Arch Bridges
Zhao Yang',Jiao Hongbo?
(1, Cisil and Trafie College, North China Unitersity of Water Cossenoney and Electrie Power,Zhengzhou, He'nan450011,China; 2. Organization Department of Party Commitee, North China Unisersily of Waier
Consenancy and Electric Power, Zhengzhos, He' sas 450011, Chisa)
Abstract:The suspenders of a tied arch bridge are replaced with temporary suspenders, Firstly, the load bome by an old suspender is transferred to the temporary suspenders and the old strands are cut off in batches until the old suspender is removed. Secondly, a new suspender is installed and the loads on the temporary suspenders are transferred to the new one gradually. Finally, the new suspender is anchored and the replacement is completed, The construction principles and construction technology with temporary suspenders are summarized combined with & suspender replacement engineering as well as the monitoring content and evaluation method. The method is safe, high efficient and economical to replace the concrete tied arch bridge suspenders.
Key words:concrete; arch bridges; construction
0
引言
旱期建造的部分混凝土系杆拱桥由于没有考
虑吊杆更换，吊杆直接锚固在拱助和系巢内，吊杆破损后不得不割断钢丝，菌除错头，换上新型吊杆，锚固于拱肋和系梁外，加强防护，提高耐久性，并便于再次更换。
在混凝土系杆拱桥吊杆更换的诸多方法中，使用最多的是临时吊杆法。该法是在拱助上设置三角块，上面放置临时钢横梁，通过4根临时吊杆和 4根钢横染组成的临时吊杆系统，将被更换吊杆的索力先转移到临时吊杆上，拆掉旧吊杆，安装新吊杆，再把临时吊杆承担的荷载转移到新吊杆上，完
【收稿日期】2011-02-23
【作者简介】赵洋，华北水利水电学院土木与交通学院讲师，河南省郑州市北环路36号
450011,电话：(0371)65790237,E-mail;
syqingquan@ qq-com
万方数据
成吊杆更换。
33
本文结合叶青兜混凝土系杆拱桥，重点阐述了临时吊杆法进行吊杆更换的施工原则、施工过程和施工监控与评估。
1
吊杆更换施工原则
1)更换吊杆时必须保证桥梁安全，使吊杆索力
和桥梁线形都进人拟定的设计状态，控制点标高接近设计值，满足设计和运营的要求。
2)新吊杆和锚具应进行改进设计，满足新标准，避免重复出现以前的病害，保证新吊杆耐久适用和便于再次更换。
3)吊杆更换方案应有较好的经济性、良好的可控制性和可操作性。
4)吊杆更换应选择在温度稳定、交通量小的夜间进行，尽量不影响交通运行，必要时才需要进行交通管制。
