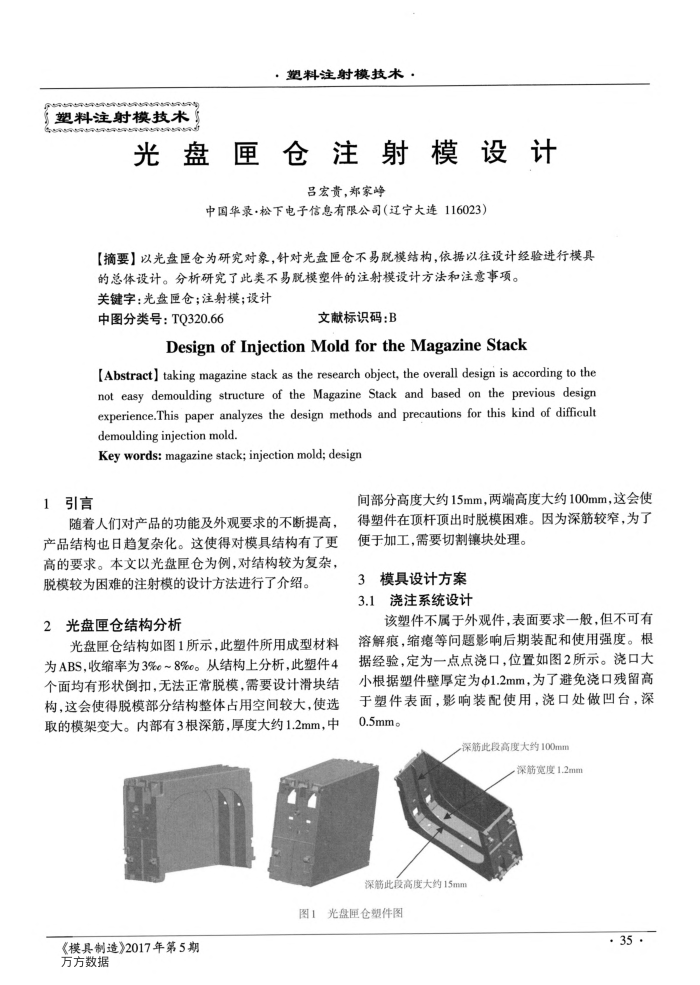

塑料注射模技术
·塑料注射模技术：
光盘厘仓注射模设计
吕宏责，郑家峰
中国华录·松下电子信息有限公司（辽宁大连116023）
【摘要】以光盘匣仓为研究对象，针对光盘匣仓不易脱模结构，依据以往设计经验进行模具
的总体设计。分析研究了此类不易脱模塑件的注射模设计方法和注意事项。关键字：光盘厘仓：注射模；设计
中图分类号：TQ320.66
文献标识码：B
Design of Injection Mold for the Magazine Stack
[Abstract] taking magazine stack as the research object, the overall design is according to the not easy demoulding structure of the Magazine Stack and based on the previous design experience.This paper analyzes the design methods and precautions for this kind of difficult demoulding injection mold.
Key words: magazine stack; injection mold; design
1引言
随着人们对产品的功能及外观要求的不断提高，产品结构也日趋复杂化。这使得对模具结构有了更高的要求。本文以光盘匣仓为例，对结构较为复杂，
脱模较为困难的注射模的设计方法进行了介绍。 2光盘厘仓结构分析
光盘厘仓结构如图1所示，此塑件所用成型材料为ABS.收缩率为3%e~8%e。从结构上分析.此塑件4 个面均有形状倒扣，无法正常脱模，需要设计滑块结构，这会使得脱模部分结构整体占用空间较大，使选取的模架变大。内部有3根深筋，厚度大约1.2mm，中
间部分高度大约15mm，两端高度大约100mm，这会使得塑件在顶杆项出时脱模困难。因为深筋较窄，为了便于加工，需要切割镶块处理。
模具设计方案 3
3.1浇注系统设计
该塑件不属于外观件，表面要求一般，但不可有溶解痕，缩癌等问题影响后期装配和使用强度。根据经验，定为一点点浇口，位置如图2所示。浇口大小根据塑件壁厚定为Φ1.2mm，为了避免浇口残留高于塑件表面，影响装配使用.浇口处做凹台，深 0.5mm。
深筋此段高度大约100mm
深筋宽度1.2mr
深筋此段高度大约15
图1光盘厘仓企塑件图
