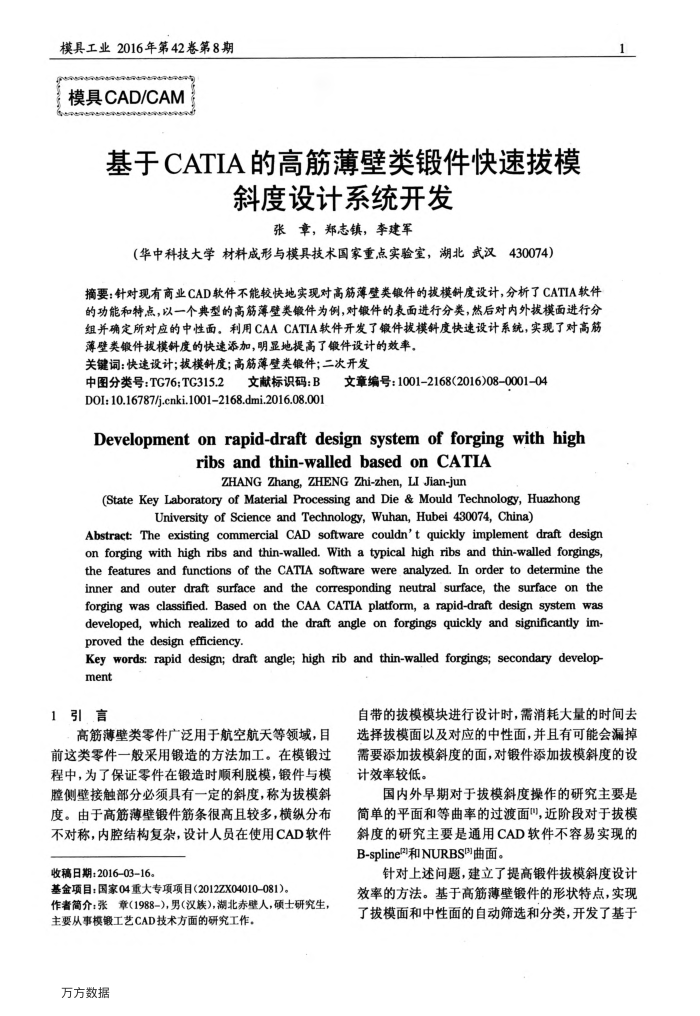

模具工业2016年第42卷第8期模具CAD/CAM
基于CATIA的高筋薄壁类锻件快速拔模
斜度设计系统开发
张章，郑志镇，李建军
（华中科技大学材料成形与模具技术国家重点实验室，湖北武汉430074)
摘要：针对现有商业CAD软件不能较快地实现对高筋薄壁类锻件的拔模斜度设计，分析了CATIA软件的功能和特点，以一个典型的高筋薄壁类锻件为例，对锻件的表面进行分类，然后对内外拔模面进行分组并确定所对应的中性面。利用CAACATIA软件开发了锻件拨模斜度快速设计系统，实现了对高筋
薄壁类锻件拨模斜度的快速添加，明显地提高了锻件设计的效率。关键词：快速设计：拨模斜度；高筋薄壁类锻件；二次开发
文献标识码：B
中图分类号：TG76：TG315.2
D0I:10.16787/j.cnki.10012168.dmi.2016.08.001
文章编号：1001-2168(2016)08-0001-04
Development on rapid-draft design system of forging with high
ribs and thin-walled based on CATIA
ZHANG Zhang, ZHENG Zhi-zhen, LI Jian-jun
(State Key Laboratory of Material Processing and Die & Mould Technology, Huazhong
UniversityofScienceandTechnology,Wuhan,Hubei430074,China)
Abstract: The existing commercial CAD software couldn't quickly implement draft design on forging with high ribs and thin-walled. With a typical high ribs and thin-walled forgings, thefeatures and functions of the CATIA software were analyzed. In order to determine the inner and outer draft surface and the corresponding neutral surface,the surface on the forging was classified. Based on the CAA CATIA platform, a rapid-draft design system was developed, which realized to add the draft angle on forgings quickly and significantly im-proved the design efficiency.
Key words: rapid design; draft angle; high rib and thin-walled forgings; secondary develop ment
1引言
高筋薄壁类零件广泛用于航空航天等领域，目前这类零件一般采用锻造的方法加工。在模锻过程中，为了保证零件在锻造时顺利脱模，锻件与模膛侧壁接触部分必须具有一定的斜度，称为拔模斜度。由于高筋薄壁锻件筋条很高且较多，横纵分布不对称，内腔结构复杂，设计人员在使用CAD软件
收稿日期：2016-03-16。
基金项目：国家04重大专项项目(2012ZX04010-081)。
作者简介：张章（1988-)，男（汉族)，潮北赤壁人，硕士研究生，
主要从事模锻工艺CAD技术方面的研究工作，万方数据
自带的拔模模块进行设计时，需消耗大量的时间去选择拔模面以及对应的中性面，并且有可能会漏掉需要添加拔模斜度的面，对锻件添加拨模斜度的设计效率较低。
国内外早期对于拔模斜度操作的研究主要是简单的平面和等曲率的过渡面"，近阶段对于拔模斜度的研究主要是通用CAD软件不容易实现的 B-spline和NURBS曲面。
针对上述问题，建立了提高锻件拔模斜度设计效率的方法。基于高筋薄壁锻件的形状特点，实现了拔模面和中性面的自动筛选和分类，开发了基于
