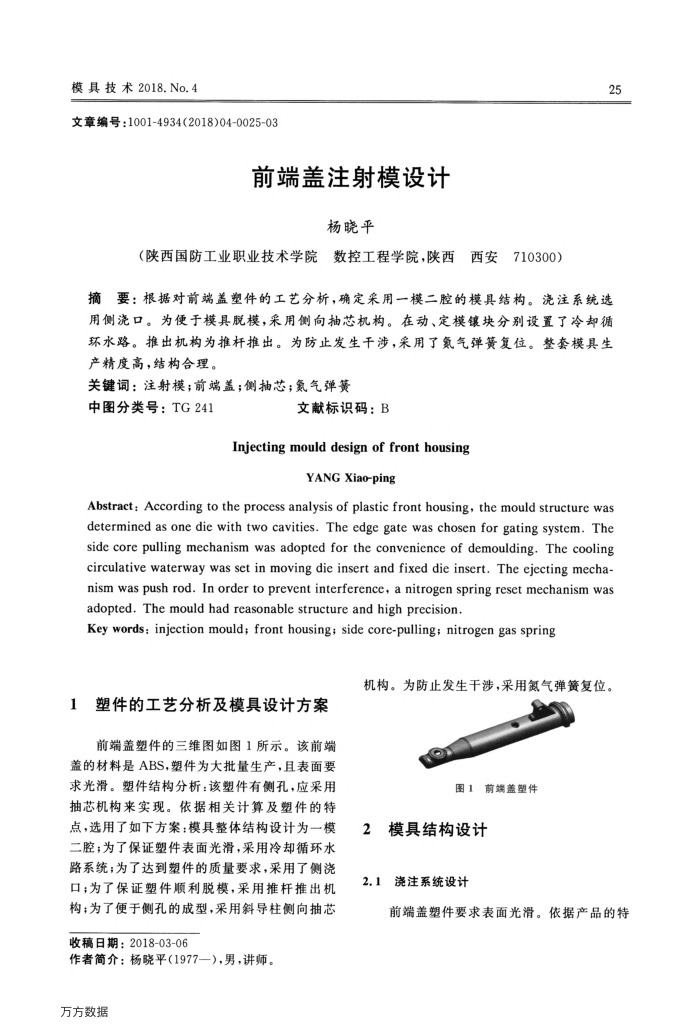

前端盖注射模设计
杨晓平
（陕西国防工业职业技术学院数控工程学院，陕西
西安
710300)
25
摘要：根据对前端盖塑件的工艺分析，确定采用一模二腔的模具结构。浇注系统选用侧浇口。为便于模具脱模，采用侧向抽芯机构。在动、定模镶块分别设置了冷却循环水路。推出机构为推杆推出。为防止发生干涉，采用了氨气弹簧复位。整套模具生产精度高，结构合理。
关键词：注射模；前端盖；侧抽芯；氮气弹簧
中图分类号：TG241
文献标识码：B
Injecting mould design of front housing
YANG Xiao-ping
Abstract: According to the process analysis of plastic front housing,the mould structure was determined as one die with two cavities.The edge gate was chosen for gating system.The side core pulling mechanism was adopted for the convenicnce of demoulding.The cooling circulative waterway was set in moving die insert and fixed die insert. The ejccting mecha-nism was push rod.In orderto prevent interference,a nitrogen spring reset mechanism was adopted.Themould had reasonable structure and highprecision.
Key words: injection mould; front housing; side core-pulling; nitrogen gas spring
机构。为防止发生干涉，采用氮气弹簧复位。
塑件的工艺分析及模具设计方案
1
前端盖塑件的三维图如图1所示。该前端盖的材料是ABS，塑件为大批量生产，且表面要
求光滑。塑件结构分析：该塑件有侧孔，应采用抽芯机构来实现。依据相关计算及塑件的特点，选用了如下方案：模具整体结构设计为一模二腔；为了保证塑件表面光滑，采用冷却循环水路系统；为了达到塑件的质量要求，采用了侧浇口；为了保证塑件顺利脱模，采用推杆推出机构；为了便于侧孔的成型，采用斜导柱侧向抽芯
收稿日期：2018-03-06
作者简介：杨晓平（1977一），男，讲师。万方数据
图1前端盖塑件
模具结构设计 2.1浇注系统设计
前端盖塑件要求表面光滑。依据产品的特
