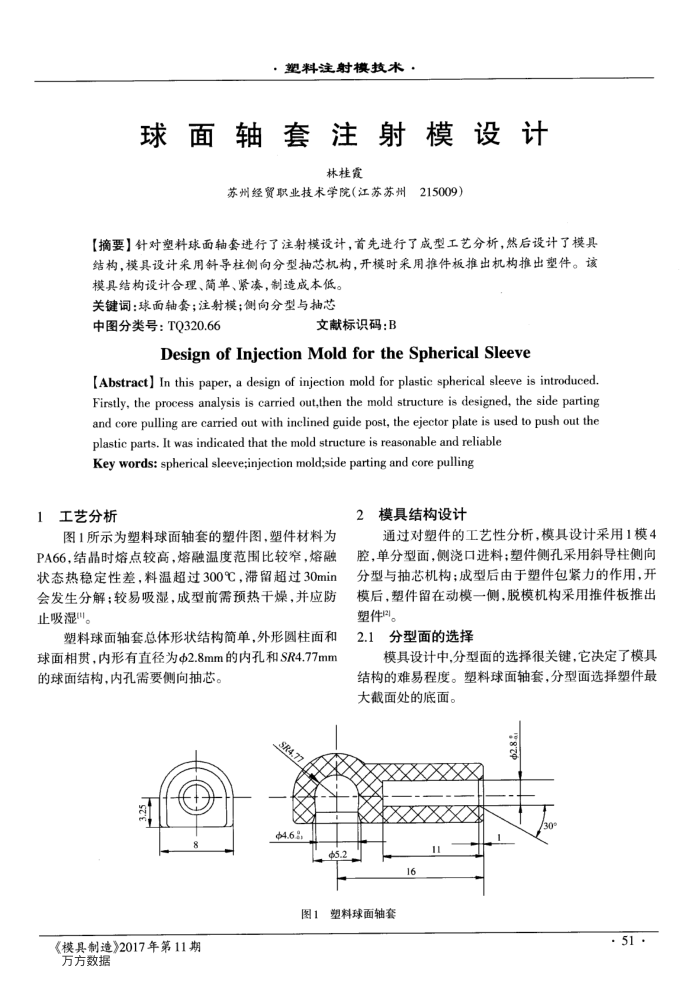

，塑料注射模技术：
球面轴套注射模设计
林桂霞
苏州经贸职业技术学院（江苏苏州215009）
【摘要】针对塑料球面轴套进行了注射模设计，首先进行了成型工艺分析，然后设计了模具结构，模具设计采用斜导柱侧向分型抽芯机构，开模时采用推件板推出机构推出塑件。该
模具结构设计合理、简单、紧漆，制造成本低。关键词：球面轴套：注射模：侧向分型与抽芯
中图分类号：T0320.66
文献标识码：B
Design of Injection Mold for the Spherical Sleeve
[Abstract] In this paper, a design of injection mold for plastic spherical sleeve is introduced. Firstly, the process analysis is carried out,then the mold structure is designed, the side parting and core pulling are carried out with inclined guide post, the ejector plate is used to push out the
plastic parts. It was indicated that the mold structure is reasonable and reliable Key words: spherical sleeve;injection mold;side parting and core pulling
工艺分析
图1所示为塑料球面轴套的塑件图，塑件材料为 PA66，结晶时熔点较高，熔融温度范围比较窄.熔融状态热稳定性差，料温超过300℃，滞留超过30min 会发生分解：较易吸湿.成型前需预热干燥，并应防止吸湿"。
塑料球面轴套总体形状结构简单，外形圆柱面和球面相贯，内形有直径为Φ2.8mm的内孔和SR4.77mm 的球面结构，内孔需要侧向抽芯。
4.6.9
5.2
模具结构设计 2
通过对塑件的工艺性分析，模具设计采用1模4 腔，单分型面，侧浇口进料；塑件侧孔采用斜导柱侧向分型与抽芯机构；成型后由于塑件包紧力的作用，开模后，塑件留在动模一侧，脱模机构采用推件板推出
塑件2]。 2.1
分型面的选择
模具设计中，分型面的选择很关键，它决定了模具结构的难易程度。塑料球面轴套，分型面选择塑件最大截面处的底面。
2.8.a
16
图1塑料球面轴套
