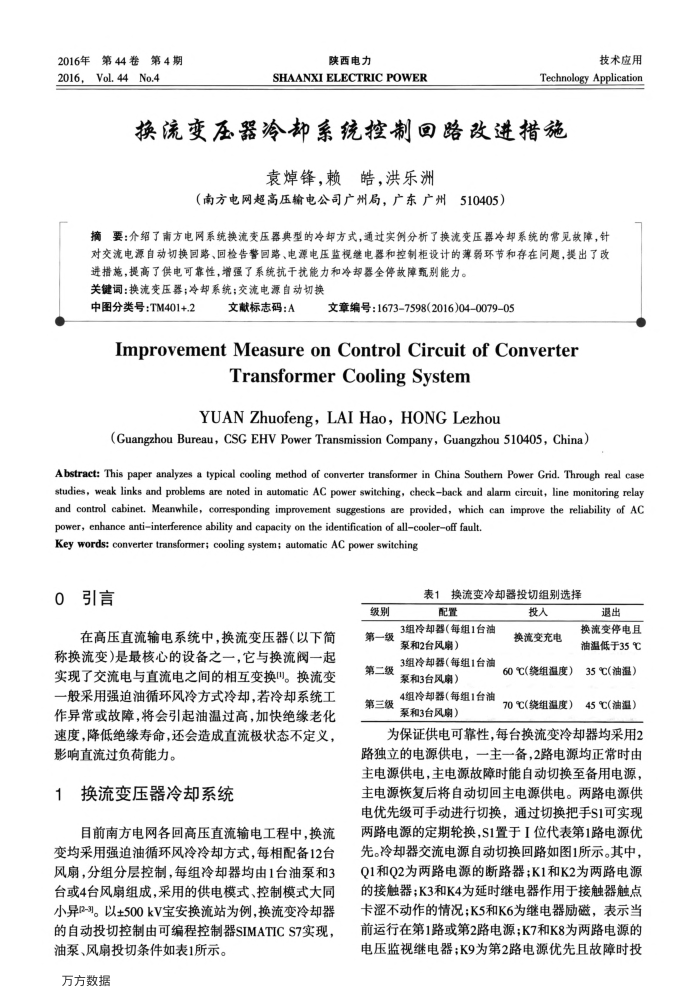

换流变压器冷却系统控制回路改进措施
袁煤锋，赖皓，洪乐洲
（南方电网超高压输电公司广州局，广东广州510405）
摘要：介绍了南方电网系统换流变压器典型的冷却方式，通过实例分析了换流变压器冷却系统的常见故障，针对交流电源自动切换回路、回检告警回路、电源电压监视继电器和控制柜设计的薄弱环节和存在间题，提出了改
进措施，提高了供电可靠性，增强了系统抗干扰能力和冷钾器全停故障甄别能力。关键词：换流变压器；冷却系统；交流电源自动切换
中图分类号：TM401+.2
文献标志码：A
文章编号：1673-7598(2016)04-0079-05
ImprovementMeasureonControlCircuitofConverter
TransformerCoolingSystem
YUAN Zhuofeng,LAIHao,HONGLezhou
(Guangzhou Bureau, CSG EHV Power Transmission Company, Guangzhou 510405, China)
Abstract: This paper analyzes a typical cooling method of converter transformer in China Southem Power Grid. Through real case studies, weak links and problems are noted in automatic AC power switching, checkback and alarm circuit, line monitoring relay and control cabinet. Meanwhile, corresponding improvement suggestions are provided, which can improve the reliability of AC
power, enhance antiinterference ability and capacity on the identification of allcooleroff fault. Key words: converter transformer; cooling system; automatic AC power switching
引言 o
在高压直流输电系统中，换流变压器（以下简称换流变)是最核心的设备之一，它与换流阀一起实现了交流电与直流电之间的相互变换叫。换流变一般采用强迫油循环风冷方式冷却，若冷却系统工作异常或故障，将会引起油温过高，加快绝缘老化速度，降低绝缘寿命，还会造成直流极状态不定义，影响直流过负荷能力。
换流变压器冷却系统
目前南方电网各回高压直流输电工程中，换流变均采用强迫油循环风冷冷却方式，每相配备12台风扇，分组分层控制，每组冷却器均由1台油泵和3 台或4台风扇组成，采用的供电模式、控制模式大同小异2-3]。以±500kV宝安换流站为例，换流变冷却器的自动投切控制由可编程控制器SIMATICS7实现，
油泵、风扇投切条件如表1所示。万方数据
级别第一级
第二级第三级
表1换流变冷却器投切组别选择
富湿
3组冷却器（每组1台油系和2台风扇）
）泵和3台风扇）
4组冷却器（每组1台油系和3台风扇）
投人换流变充电
60℃绕组温度） 70℃(绕组温度）
遇出
换流变停电且油温低于35℃
35℃(油温） 45℃(油温）
为保证供电可靠性，每台换流变冷却器均采用2 路独立的电源供电，一主一备，2路电源均正常时由主电源供电，主电源故障时能自动切换至备用电源，主电源恢复后将自动切回主电源供电。两路电源供电优先级可手动进行切换，通过切换把手S1可实现两路电源的定期轮换，S1置于I位代表第1路电源优先。冷却器交流电源自动切换回路如图1所示。其中， Q1和Q2为两路电源的断路器；K1和K2为两路电源的接触器；K3和K4为延时继电器作用于接触器触点卡涩不动作的情况；K5和K6为继电器励磁，表示当前运行在第1路或第2路电源；K7和K8为两路电源的电压监视继电器；K9为第2路电源优先且故障时投
