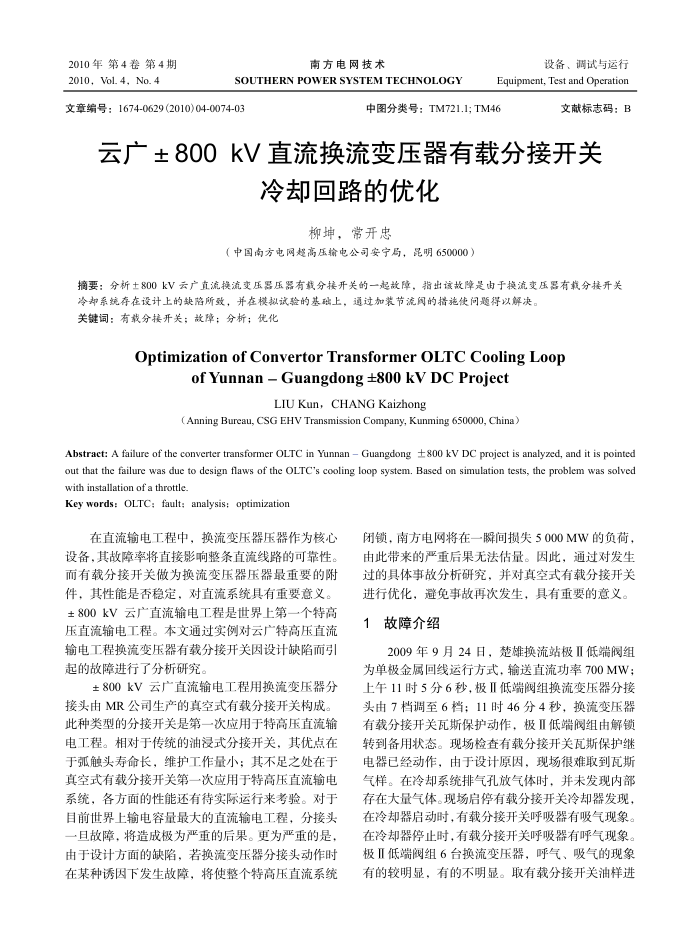

2010年第4卷第4期 2010, Vol. 4, No. 4
南方电网技术
SOUTHERNPOWER SYSTEMTECHNOLOGY
文章编号：1674-0629 (2010)04-0074-03
设备、调试与运行
Equipment, Test and Operation
中图分类号：TM721.1;TM46
文献标志码：B
云广±800kV直流换流变压器有载分接开关
冷却回路的优化
柳坤，常开忠
（中国南方电网超高压输电公司安宁局，昆明650000）
摘要：分析土800kV云广直流换流变压器压器有载分接开关的一起故障，指出该故障是由于换流变压器有载分接开关
冷却系统存在设计上的缺陷所致，并在模数试验的基础上，通过加装节流阅的措施使问题得以解决。关键词：有载分接开关；故障；分析；优化
OptimizationofConvertorTransformerOLTCCoolingLoop
ofYunnan-Guangdong±8ookvDCProject
LIU Kun, CHANG Kaizhong
(Anning Bureau, CSG EHV Transmission Company, Kunming 650000, China)
Abstract: A failure of the converter transformer OLTC in Yunnan Guangdong ± 800 kV DC project is analyzed, and it is pointed out that the failure was due to design flaws of the OLTC's cooling loop system. Based on simulation tests, the problem was solved with installation of a throttle
Key words: OLTC: fault: analysis; optimization
在直流输电工程中，换流变压器压器作为核心设备，其故障率将直接影响整条直流线路的可靠性。而有载分接开关做为换流变压器压器最重要的附件，其性能是否稳定，对直流系统具有重要意义。 ±800kV云广直流输电工程是世界上第一个特高压直流输电工程。本文通过实例对云广特高压直流输电工程换流变压器有载分接开关因设计缺陷而引起的故障进行了分析研究，
±800kV云广直流输电工程用换流变压器分
接头由MR公司生产的真空式有载分接开关构成此种类型的分接开关是第一次应用于特高压直流输电工程。相对于传统的油浸式分接开关，其优点在于弧触头寿命长，维护工作量小；其不足之处在于真空式有载分接开关第一次应用于特高压直流输电系统，各方面的性能还有待实际运行来考验。对于前世界上输电容量最大的直流输电工程，分接头一且故障，将造成极为严重的后果。更为严重的是，由于设计方面的缺陷，若换流变压器分接头动作时在某种诱因下发生故障，将使整个特高压直流系统
闭锁，南方电网将在一瞬间损失5000MW的负荷，由此带来的严重后果无法估量。因此，通过对发生过的具体事故分析研究，并对真空式有载分接开关进行优化，避免事故再次发生，具有重要的意义。
1故障介绍
2009年9月24日，楚雄换流站极Ⅱ低端阀组为单极金属回线运行方式，输送直流功率700MW；上年11时5分6秒，极1低端阀组换流变压器分接头由7档调至6档：11时46分4秒，换流变压器有载分接开关瓦斯保护动作，极Ⅱ低端阀组由解锁转到备用状态。现场检查有载分接开关瓦斯保护继电器已经动作，由于设计原因，现场很难取到瓦斯气样。在冷却系统排气孔放气体时，并未发现内部存在大量气体。现场启停有载分接开关冷却器发现，在冷却器启动时，有载分接开关呼吸器有吸气现象。在冷却器停止时，有载分接开关呼吸器有呼气现象。极Ⅱ低端阀组6台换流变压器，呼气、吸气的现象有的较明显，有的不明显。取有载分接开关油样进
