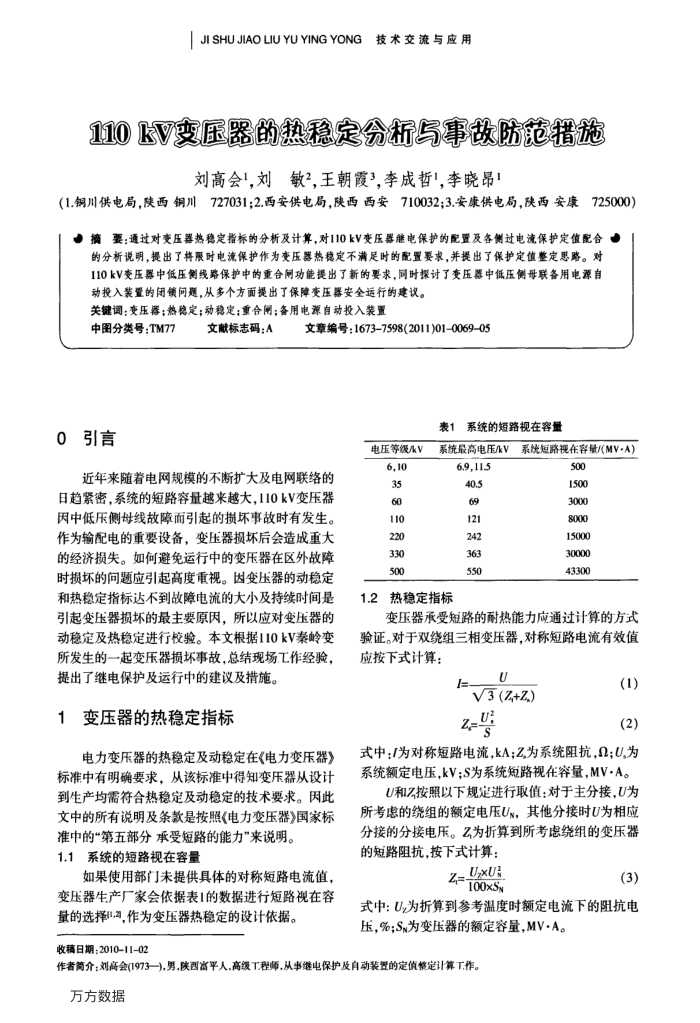

技术交流与应用
110LV变压器的热稳定分析与事故防范措施
刘高会1，刘敏2，王朝霞3，李成哲1，李晓昂！
（1.钢川供电局，陕西铜川727031;2.西安供电局，陕西西安710032;3.安康供电局，陕西安康725000），摘要：通过对变压器热稳定指标的分析及计算，对110kV变压器继电保护的配置及各侧过电流保护定值配合。
的分析说明，提出了将限时电流保护作为变压器热稳定不满足时的配置要求，并提出了保护定值整定恩路。对 110kV变压器中低压侧线路保护中的重合网功能提出了新的要求，同时探讨了变压器中低压侧母联各用电源自
动投入装置的闭锁问题，从多个方面提出了保障变压器安全运行的建议。关键词调：变压器：热稳定：动稳定；重合用：备用电源自动投入装置
中图分类号：TM77 0引言
文献标志码：A
文章编号：1673-7598(2011)01-0069-05
表1系统的短路视在容量
电压等级/kV
近年来随着电网规模的不断扩大及电网联络的日趋紧密，系统的短路容量越来越大，110kV变压器因中低压侧母线故障而引起的损坏事故时有发生。作为输配电的重要设备，变压器损坏后会造成重大的经济损失。如何避免运行中的变压器在区外故障时损坏的间题应引起高度重视。因变压器的动稳定和热稳定指标达不到故障电流的大小及持续时间是引起变压器损坏的最主要原因，所以应对变压器的动稳定及热稳定进行校验。本文根据110kV秦岭变所发生的一起变压器损坏事故，总结现场工作经验，提出了继电保护及运行中的建议及措施。
变压器的热稳定指标 1
电力变压器的热稳定及动稳定在《电力变压器》标准中有明确要求，从该标准中得知变压器从设计到生产均需符合热稳定及动稳定的技术要求。因此文中的所有说明及条款是按照《电力变压器》国家标
准中的“第五部分承受短路的能力"来说明。 1.1系统的短路视在容量
如果使用部门未提供具体的对称短路电流值，变压器生产厂家会依据表1的数据进行短路视在容
量的选择1.2,作为变压器热稳定的设计依据。收稿日期：2010-11-02
6,10 35 60 110 220 330 500
系统最高电压/kV 6.9,11.5 40.5 69 121 242 363 550
1.2热稳定指标
系统短路视在容量/(MV·A)
00s 1500 0000 0008 15000 30000 43300
变压器承受短路的耐热能力应通过计算的方式验证。对于双绕组三相变压器，对称短路电流有效值应接下式计算：
U
V3(Z+Z.) 2-号
(1)(2)
式中：I为对称短路电流，kA;Z为系统阻抗,Q;U,为系统额定电压，kV;S为系统短路视在容量，MV·A。
U和Z按照以下规定进行取值：对于主分接，U为所考虑的绕组的额定电压Us，其他分接时U为相应分接的分接电压。Z为折算到所考虑绕组的变压器的短路阻抗，按下式计算：
xU
100xS
(3)
式中：U,为折算到参考温度时额定电流下的阻抗电压，%；S%为变压器的额定容量，MV·A。
作者简介；刘高会(1973一)，男，陕西富平人，高缓T程师，从事继电保护及自动装置的定值整定计算T.作。万方数据
