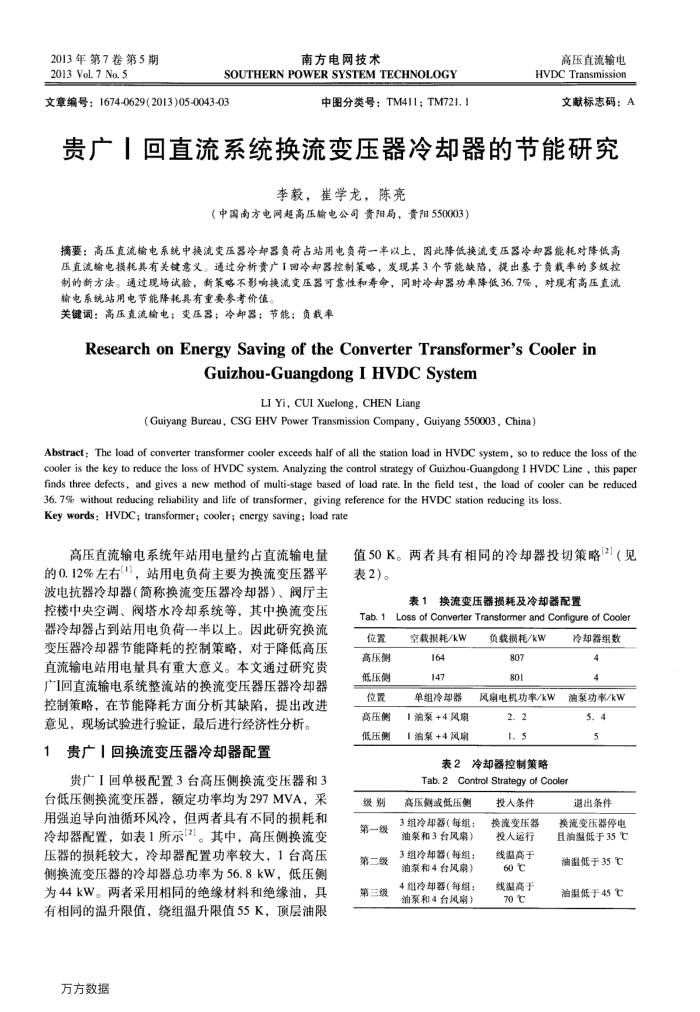

2013年第7卷第5期 2013 Vol. 7 No. 5
南方电网技术
SOUTHERN POWER SYSTEMTECHNOLOGY
文章编号：1674-0629(2013)05-0043-03
中图分类号：TM411；TM721.1
高压直流输电 HVDC Transmission
文献标志码：A
贵广1回直流系统换流变压器冷却器的节能研究
李毅，崔学龙，陈亮
（中国南方电网超高压输电公司责阳局，责阳550003）
摘要：高压直流输电系统中换流变压器冷却器负荷占站用电负荷一率以上，因此降低换流变压器冷却器能耗对降低高压直流输电损耗具有关键意义。通过分析责广「回冷却器控制策略，发现其3个节能缺陷，提出基于负载率的多级控制的新方法。通过现场试验，新策略不影响换流变压器可靠性和寿命，同时冷却器功率降低36.7%，对现有高压直流输电系统站用电节能降耗具有重要参考价值。
关键调：高压直流输电；变压器；冷卸器；节能；负载率
Research onEnergySaving of the ConverterTransformer's Cooler in
Guizhou-GuangdongIHVDCSystem
LI Yi, CUI Xuelong, CHEN Liang
(Guiyang Bureau, CSG EHV Power Transmission Company,Guiyang 550003, China)
Abstract : The load of converter transformer cooler exceeds half of all the station load in HVDC system, so to reduce the loss of the cooler is the key to reduce the loss of HVDC system. Analyzing the control strategy of Guizhou-Guangdong I HVDC Line , this paper finds three defects, and gives a new method of multi-stage based of load rate. In the field test, the load of cooler can be reduced
36. 7% without reducing reliability and life of transformer, giving reference for the HVDC station reducing its loss. Key words:HVDC; transformer; cooler; energy saving; load rate
高压直流输电系统年站用电量约占直流输电量的0.12%左右[1]，站用电负荷主要为换流变压器平波电抗器冷却器（简称换流变压器冷却器）、阀厅主控楼中央空调、阀塔水冷却系统等，其中换流变压器冷却器占到站用电负荷-一半以上。因此研究换流变压器冷却器节能降耗的控制策略，对于降低高压直流输电站用电量具有重大意义。本文通过研究贵广I回直流输电系统整流站的换流变压器压器冷却器控制策略，在节能降耗方面分析其缺陷，提出改进意见，现场试验进行验证，最后进行经济性分析。
贵广！回换流变压器冷却器配置
贵广I回单极配置3台高压侧换流变压器和3 台低压侧换流变压器，额定功率均为297MVA，采用强迫导向油循环风冷，但两者具有不同的损耗和冷却器配置，如表1所示[2]。其中，高压侧换流变压器的损耗较大，冷却器配置功率较大，1台高压侧换流变压器的冷却器总功率为56.8kW，低压侧为44kW。两者采用相同的绝缘材料和绝缘油，具有相同的温升限值，绕组温升限值55K，顶层油限
万方数据
值50K。两者具有相同的冷却器投切策略[2]（见表2)。
表1
Tab.1 位置高压侧低压侧位置高压侧低压侧
级别第一级第二级第三级
换流变压器损耗及冷却器配置
Loss of Converter Transformer and Configure of Cooler
空载损耗/kW
164 147
单组冷却器 1油泵+4风扇 1治泵+4风扇
负载损耗/kW 807 801
风扇电机功率/kW
2. 2 1. 5
表2
冷却器控制策略
冷却器组数
4 4
油泵功率/kw 5. 4 5
Tab. 2Control Strategy of Cooler
高压侧或低压侧 3组冷却器（每组：油泵和3台风扇）
油泵和4台风扇） 4组冷却器（每组：油系和4台风扇）
投人条件换流变压器投人运行线温高于 60℃ 线温高于 70 ℃
遇出条件换流变压器停电且消温低于35℃
油温低于35℃ 油温低于45℃
