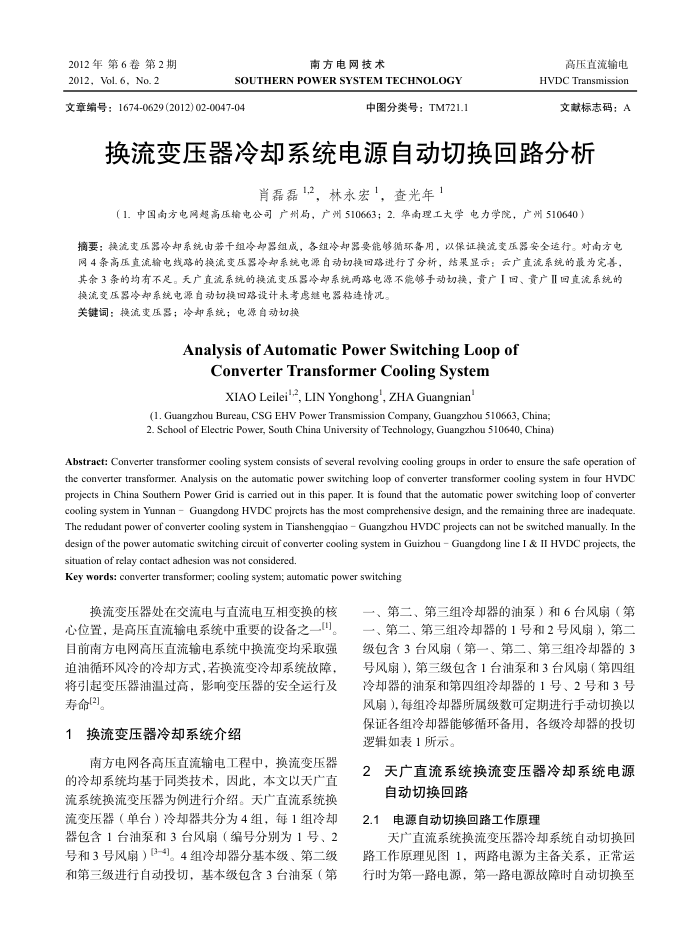

换流变压器冷却系统电源自动切换回路分析
肖磊磊12，林永宏「，查光年1
（1.中国南方电网超高压输电公司广州局，广州510663；2.华南理工大学电力学院，广州510640）
摘要：换流变压器冷却系统由若干组冷却器组成，各组冷却器要能够循环备用，以保证换流变压器安全运行。对南方电网4条高压直流输电线路的换流变压器冷却系统电源自动切换回路进行了分析，结果显示：云广直流系统的最为完善其余3条的均有不足。天广直流系统的换流变压器冷却系统两路电源不能够手动切换，黄广1回、广Ⅱ回直流系统的
换流变压器冷却系统电源自动切换回路设计未考感继电器粘连情况。关键词：换流变压器；冷却系统；电源自动切换
AnalysisofAutomaticPowerSwitchingLoopof
ConverterTransformerCoolingSystem XIAO Leilei'-2, LIN Yonghong', ZHA Guangnian
(1. Guangzhou Bureau, CSG EHV Power Transmission Company, Guangzhou 510663, China 2. School of Electric Power, South China University of Technology, Guangzhou 510640, China
Abstract: Converter transformer cooling system consists of several revolving cooling groups in order to ensure the safe operation of the converter transformer. Analysis on the automatic power switching loop of converter transformer cooling system in four HVDC projects in China Southern Power Grid is carried out in this paper. It is found that the automatic power switching loop of converter cooling system in Yunnan Guangdong HVDC projrcts has the most comprehensive design, and the remaining three are inadequate. The redudant power of converter cooling system in Tianshengqiao Guangzhou HVDC projects can not be switched manually. In the design of the power automatic switching circuit of converter cooling system in Guizhou Guangdong line I & II HVDC projects, thc situation of relay contact adhesion was not considered.
Key words: converter transformer; cooling system; automatic power switching
换流变压器处在交流电与直流电互相变换的核心位置，是高压直流输电系统中重要的设备之一] 目前南方电网高压直流输电系统中换流变均采取强迫油循环风冷的冷却方式，若换流变冷却系统故障，将引起变压器油温过高，影响变压器的安全运行及寿命[2]。
1换流变压器冷却系统介绍
南方电网各高压直流输电工程中，换流变压器的冷却系统均基于同类技术，因此，本文以天广直流系统换流变压器为例进行介绍。关产直流系统损流变压器（单台）冷却器共分为4组，每1组冷却器包含1台油泵和3台风扇（编号分别为1号、2 号和3号风扇）[3-4)。4组冷却器分基本级、第二级和第三级进行自动投切，基本级包含3台油泵（第
一、第二、第三组冷却器的油泵）和6台风扇（第一、第二、第三组冷却器的1号和2号风扇)，第二级包含3台风扇（第一、第二、第三组冷却器的3 号风扇），第三级包含1台油泵和3台风扇（第四组冷却器的油泵和第四组冷却器的1号、2号和3号风扇），每组冷却器所属级数可定期进行手动切换以保证各组冷却器能够循环备用，各级冷却器的投切逻辑如表1所示。
2
天广直流系统换流变压器冷却系统电源自动切换回路
电源自动切换回路工作原理
2.1
天广直流系统换流变压器冷却系统自动切换回路工作原理见图1，两路电源为主备关系，正常运行时为第一路电源，第一路电源故障时自动切换至
