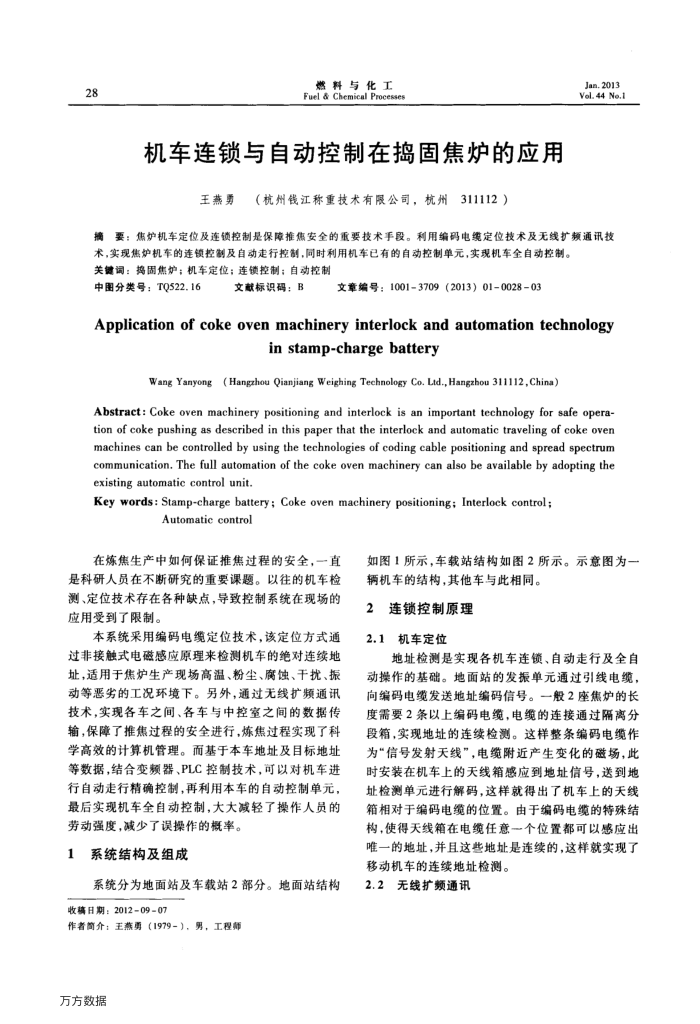

28
燃料写化工 Fuel & Chemical Processes
机车连锁与自动控制在捣固焦炉的应用
王燕勇
311112）
（杭州钱江称重技术有限公司，杭州
Jan.2013 Vol. 44 No.1
摘要：焦炉机车定位及连锁控制是保障推焦安全的重要技术手段。利用编码电缆定位技术及无线扩频通讯技
术，实现焦炉机车的连锁控制及自动走行控制，同时利用机车已有的自动控制单元，实现机车全自动控制。关键词：势固焦炉；机车定位；连锁控制；自动控制
中图分类号：TQ522.16
文献标识码：B
文章编号：1001-3709（2013）01002803
Application of coke ovenmachineryinterlock and automationtechnology
in stamp-charge battery
Wang Yanyong (Hangzhou Qianjiang Weighing Technology Co. Lid., Hangzhou 311112, China)
Abstract: Coke oven machinery positioning and interlock is an important technology for safe opera-tion of coke pushing as described in this paper that the interlock and automatic traveling of coke oven machines can be controlled by using the technologies of coding cable positioning and spread spectrum communication. The full automation of the coke oven machinery can also be available by adopting the existing automatic control unit.
Key words: Stamp-charge battery; Coke oven machinery positioning; Interlock control;
Automatic control
在炼焦生产中如何保证推焦过程的安全，一直是科研人员在不断研究的重要课题。以往的机车检测、定位技术存在各种缺点，导致控制系统在现场的应用受到了限制。
本系统采用编码电缆定位技术，该定位方式通过非接触式电磁感应原理来检测机车的绝对连续地址，适用于焦炉生产现场高温、粉尘、腐蚀、干扰、振动等恶务的工况环境下。另外，通过无线扩通讯技术，实现各车之间、各车与中控室之间的数据传输，保障了推焦过程的安全进行，炼焦过程实现了科学高效的计算机管理。而基于本车地址及目标地址等数据，结合变频器、PLC控制技术，可以对机车进行自动走行精确控制，再利用本车的自动控制单元，最后实现机车全自动控制，大大减轻了操作人员的
劳动强度，减少了误操作的概率。 1系统结构及组成
系统分为地面站及车载站2部分。地面站结构收稿日期：201209-07
作者简介：王燕勇（1979-），男，工程师万方数据
如图1所示，车载站结构如图2所示。示意图为一辆机车的结构，其他车与此相同。
2连锁控制原理 2.1机车定位
地址检测是实现各机车连锁、自动走行及全自动操作的基础。地面站的发振单元通过引线电缆，向编码电缆发送地址编码信号。一般2座焦炉的长度需要2条以上编码电缆，电缆的连接通过隔离分段箱，实现地址的连续检测。这样整条编码电缆作为“信号发射天线”，电缆附近产生变化的磁场，此时安装在机车上的天线箱感应到地址信号，送到地址检测单元进行解码，这样就得出了机车上的天线箱相对于编码电缆的位置。由于编码电缆的特殊结构，使得天线箱在电缆任意一个位置都可以感应出唯一的地址，并且这些地址是连续的，这样就实现了
移动机车的连续地址检测。 2.2无线扩频通讯
