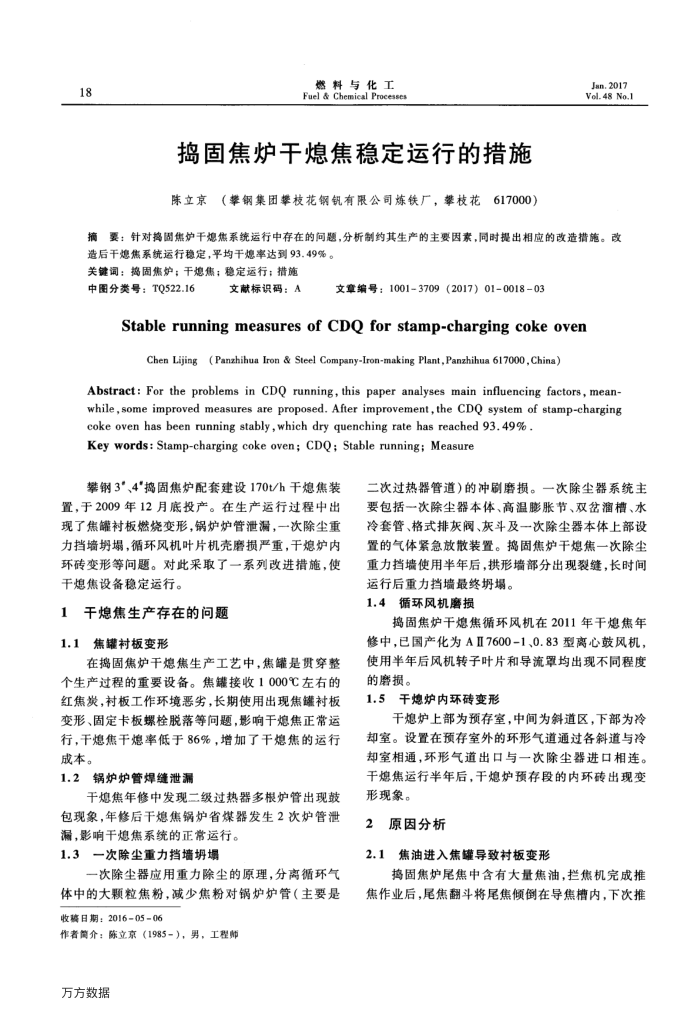

捣固焦炉干熄焦稳定运行的措施陈立京（擎钢集团攀枝花钢钒有限公司炼铁厂，攀枝花617000）
Jan.2017 Vel. 48 No.1
摘要：针对揭固焦炉干熄焦系统运行中存在的间题，分析制约其生产的主要因素，同时提出相应的改造措施。改
造后干熄焦系统运行稳定，平均干熄率达到93.49%。关键词：热固焦炉；干熄焦；稳定运行；措施
中图分类号：TQ522.16
文献标识码：A
文章编号：1001-3709（2017）01-001803
Stablerunningmeasuresof CDQfor stamp-charging cokeoven
Chen Lijing (Panzhihua Iron & Steel Company-Iron-making Plant,Panzhihua 617000, China)
Abstract: For the problems in CDQ running,this paper analyses main influencing factors, mean-while,some improved measures are proposed. After improvement,the CDQ system of stamp-charging
coke oven has been running stably,which dry quenching rate has reached 93.49%. Key words: Stamp-charging coke oven; CDQ; Stable running; Measure
攀钢3'、4'捣固焦炉配套建设170t/h干熄焦装置，于2009年12月底投产。在生产运行过程中出现了焦罐衬板燃烧变形，锅炉炉管泄漏，一次除尘重力挡墙期塌，循环风机叶片机壳磨损严重，干熄炉内环砖变形等间题。对此采取了一系列改进措施，使干熄焦设备稳定运行。
1干熄焦生产存在的问题 1.1焦罐衬板变形
在捣固焦炉干熄焦生产工艺中，焦罐是贯穿整个生产过程的重要设备。焦罐接收1000℃左右的红焦炭，村板工作环境恶劣，长期使用出现焦罐衬板变形、固定卡板螺栓脱落等问题，影响干熄焦正常运行，干熄焦干熄率低于86%，增加了干熄焦的运行成本。
1.2锅炉炉管焊缝泄漏
干熄焦年修中发现二级过热器多根炉管出现鼓包现象，年修后干熄焦锅炉省煤器发生2次炉管泄
漏，影响干熄焦系统的正常运行。 1.3一次除尘重力挡墙塌
一次除尘器应用重力除尘的原理，分离循环气体中的大颗粒焦粉，减少焦粉对锅炉炉管（主要是收核日期：201605-06
作者简介：陈立京（1985-），男，工程师万方数据
二次过热器管道)的冲刷磨损。一次除尘器系统主要包括一次除尘器本体、高温膨胀节、双岔槽、水冷套管、格式排灰阀、灰斗及一次除尘器本体上部设置的气体紧急放散装置。捣固焦炉干熄焦一次除尘重力挡墙使用半年后，拱形墙部分出现裂缝，长时间
运行后重力挡墙最终塌。 1.4循环风机磨损
捣固焦炉干熄焦循环风机在2011年干熄焦年修中，已国产化为AⅡ7600-1、0.83型离心鼓风机，使用半年后风机转子叶片和导流罩均出现不同程度的磨损。
1.5干熄炉内环砖变形
干熄炉上部为预存室，中间为斜道区，下部为冷却室。设置在预存室外的环形气道通过各斜道与冷却室相通，环形气道出口与一次除尘器进口相连。干熄焦运行半年后，干熄炉预存段的内环砖出现变形现象。
2原因分析
2.1焦油进入焦罐导致村板变形
搞固焦炉尾焦中含有大量焦油，拦焦机完成推焦作业后，尾焦翻斗将尾焦倾倒在导焦槽内，下次推
