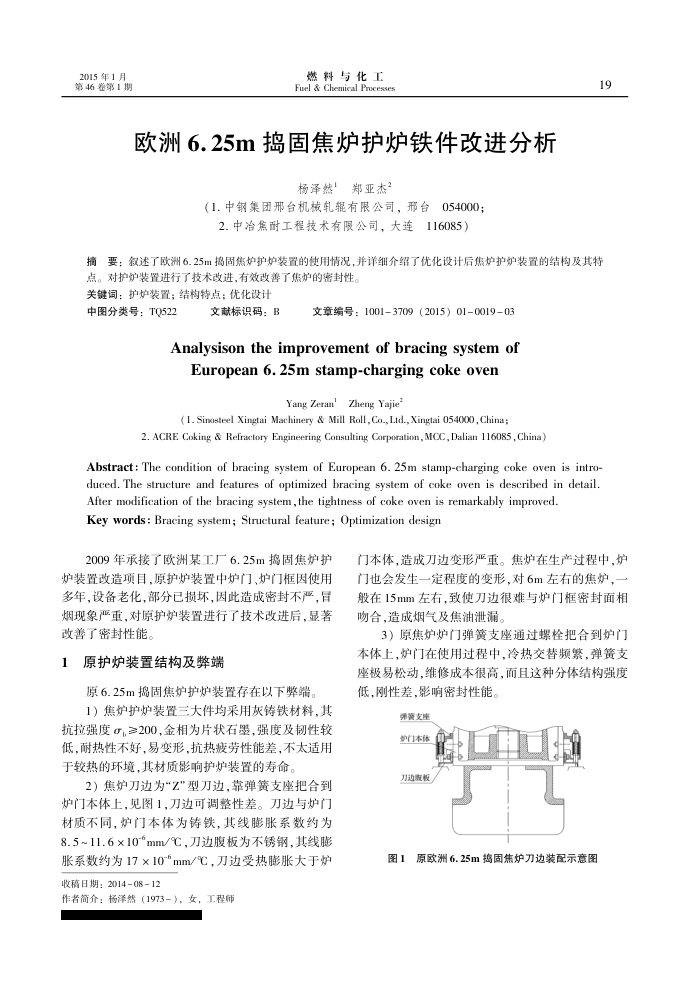

2015年1月第46卷第1期
燃料与化工 Fuel & Chemical Processes
欧洲6.25m捣固焦炉护炉铁件改进分析
杨泽然’郑亚杰”
（1.中钢集团邢台机械轧辑有限公司，邢台054000； 2.中冶焦耐工程技术有限公司，大连116085)
19
摘要：叙述了欧洲6.25m搞固焦炉护炉装置的使用情况，并详细介绍了优化设计后焦炉护炉装置的结构及其特
点。对护炉装置进行了技术改进，有效改善了焦炉的密封性。关键词：护炉装置；结构特点；优化设计
中图分类号：TQ522
文献标识码：B
文章编号：1001-3709（2015）010019-03
Analysisontheimprovementofbracingsystemof
European 6.25m stamp-charging coke oven
Yang Zeran'Zheng Yajie
(1. Sinosteel Xingtai Machinery & Mill Roll, Co., Lid., Xingtai 054000, China ;
2. ACRE Coking & Refractory Engineering Consulting Corporation, MCC, Dalian 116085 , China)
Abstract: The condition of bracing system of European 6. 25m stamp-charging coke oven is intro duced. The structure and features of optimized bracing system of coke oven is described in detail.
After modification of the bracing system,the tightness of coke oven is remarkably improved. Key words:Bracing system; Structural feature; Optimization design
2009年承接了欧洲某工厂6.25m捣固焦炉护炉装置改造项目，原护炉装置中炉门、炉门框因使用多年，设备老化，部分已损坏，因此造成密封不严，目烟现象严重，对原护炉装置进行了技术改进后，显著改善了密封性能。
1原护炉装置结构及端
原6.25m捣固焦炉护炉装置存在以下弊端，
1）焦炉护炉装置三大件均采用灰铸铁材料，其抗拉强度.≥200，金相为片状石墨，强度及韧性较低，耐热性不好，易变形，抗热疲劳性能差，不太适用于较热的环境，其材质影响护炉装置的寿命。
2）焦炉刀边为“Z"型刀边，靠弹簧支座把合到炉门本体上，见图1，刀边可调整性差。刀边与炉门材质不同，炉门本体为铸铁，其线膨胀系数约为 8.5~11.6×10-°mm/%℃，刀边腹板为不锈钢，其线膨胀系数约为17×10mm/℃，刀边受热膨胀大于炉收稿日期：2014-08-12
作者简介：杨泽然（1973-），女，工程师
门本体，造成刀边变形严重。焦炉在生产过程中，炉门也会发生一定程度的变形，对6m左右的焦炉，一般在15mm左右，致使刀边很难与炉门框密封面相吻合，造成烟气及焦油泄漏。
3）原焦炉炉门弹簧支座通过螺栓把合到炉门本体上，炉门在使用过程中，冷热交替频繁，弹簧支座极易松动，维修成本很高，而且这种分体结构强度低，刚性差，影响密封性能。
弹簧支座护门本体
刀动酸板
图1原欧洲6.25m捣固焦炉刀边装配示意图
