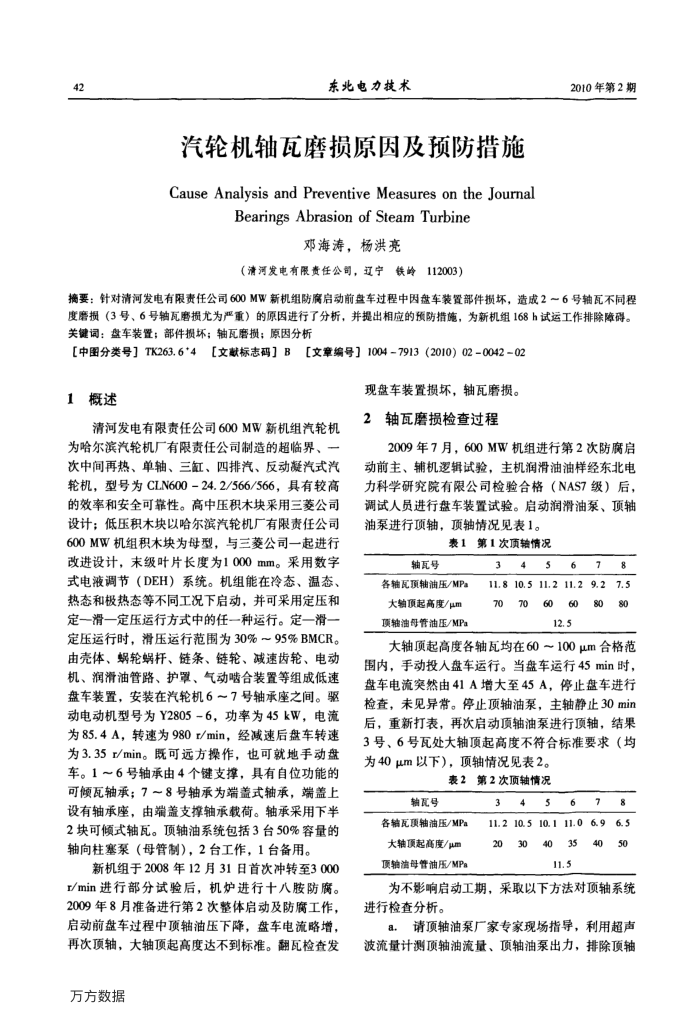

42
东北电力技术
汽轮机轴瓦磨损原因及预防措施 Cause Analysis and Preventive Measures on the Journal
BearingsAbrasionofSteamTurbine
邓海涛，杨洪亮
（清河发电有限责任公司，辽宁铁岭112003）
2010年第2期
摘要：针对清河发电有限责任公司600MW新机组防腐启动前盘车过程中因盘车装置部件损坏，造成2~6号轴瓦不同程度磨损（3号、6号轴瓦磨损尤为严重）的原因进行了分析，并提出相应的预防措施，为新机组168h试运工作排除障碍。关键词：盘车装置；部件损坏；轴瓦磨损；原因分析
［文献标志码】B［文章编号】1004-7913（2010）02-0042-02
［中图分类号］TK263.6*4
1概述
清河发电有限责任公司600MW新机组汽轮机
为哈尔滨汽轮机广有限责任公司制造的超临界、一次中间再热、单轴、三缸、四排汽、反动凝汽式汽轮机，型号为CLN600-24.2/566/566，具有较高的效率和安全可靠性。高中压积木块采用三菱公司设计；低压积木块以哈尔滨汽轮机厂有限责任公司 600MW机组积木块为母型，与三菱公司一起进行改进设计，末级叶片长度为1000mm。采用数字式电液调节（DEH）系统。机组能在冷态、温态、热态和极热态等不同工况下启动，并可采用定压和定一滑一定压运行方式中的任一种运行。定一滑一定压运行时，滑压运行范围为30%～95%BMCR。由壳体、娱轮蜗籽、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成低速盘车装置，安装在汽轮机6~7号轴承座之间。驱动电动机型号为Y2805-6，功率为45kW，电流为85.4A，转速为980r/min，经减速后盘车转速为3.35r/min。既可远方操作，也可就地手动盘车。1～6号轴承由4个键支撑，具有自位功能的可倾瓦轴承；7~8号轴承为端盖式轴承，端盖上设有轴承座，由端盖支撑轴承载荷。轴承采用下半 2块可倾式轴瓦。顶轴油系统包括3台50%容量的轴向柱塞票（母管制），2台工作，1台备用。
新机组于2008年12月31日首次冲转至3000 r/min进行部分试验后，机炉进行十八胺防腐。 2009年8月准备进行第2次整体启动及防腐工作，启动前盘车过程中顶轴油压下降，盘车电流略增，再次顶轴，大轴顶起高度达不到标准。翻瓦检查发
万方数据
现盘车装置损坏，轴瓦磨损。
轴瓦磨损检查过程 2
2009年7月，600MW机组进行第2次防腐启动前主、辅机逻辑试验，主机润滑油油样经东北电力科学研究院有限公司检验合格（NAS7级）后，调试人员进行盘车装置试验。启动润滑油泵、顶轴油泵进行项轴，顶轴情况见表1。
表1第1次顶轴情况
轴瓦号
各轴瓦顶轴油压/MPa 大轴顶起高度/μm 项轴油母管油压/MPa
345
6
7
8
11.8 10.5 11.2 11.2 9.2 7.5
70
70
60
60 12.5
80
80
大轴顶起高度各轴瓦均在60~100μm合格范围内，手动投人盘车运行。当盘车运行45min时盘车电流突然由41A增大至45A，停止盘车进行检查，未见异常。停止顶轴油泵，主轴静止30min 后，重新打表，再次启动顶轴油泵进行顶轴，结果 3号、6号瓦处大轴顶起高度不符合标准要求（均为40μm以下），顶轴情况见表2。
表2第2次顶轴情况
轴瓦号
各轴瓦顶轴油压/MPa 大轴顶起高度/μum 顶轴油母管油压/MPa
3
4
5
6
7
8
11.2 10.5 10.1 11.0 6.9 6.5
40
20
30
35
11.5
40
os
为不影响启动工期，采取以下方法对顶轴系统进行检查分析。
请顶轴油泵厂家专家现场指导，利用超声 a.
波流量计测顶轴油流量、顶轴油泵出力，排除顶轴
