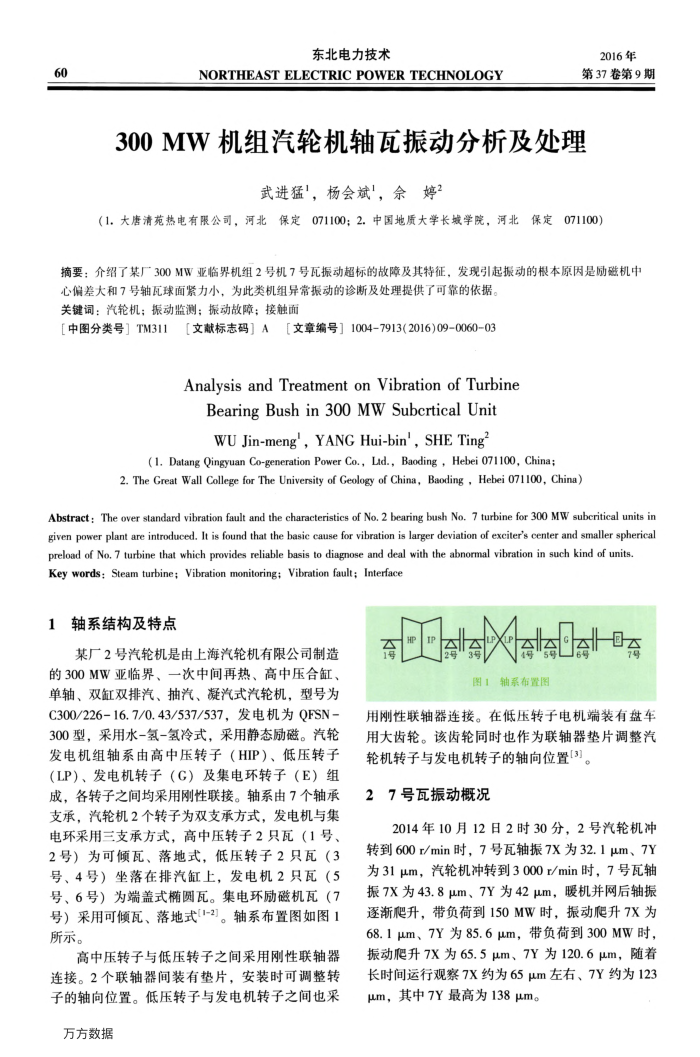

东北电力技术
NORTHEASTELECTRICPOWERTECHNOLOGY
2016年第37卷第9期
300MW机组汽轮机轴瓦振动分析及处理
武进猛'，杨会斌'，余婷2
（1.大唐清苑热电有限公司，河北保定071100；2.中国地质大学长城学院，河北保定071100）
摘要：介绍了某厂300MW亚临界机组2号机7号瓦振动超标的故障及其特征，发现引起振动的根本原因是励磁机中
心偏差大和7号轴瓦球面紧力小，为此类机组异常振动的诊断及处理提供了可靠的依据关键词：汽轮机；振动监测；振动故障；接触面
『中图分类号TM311
【文献标志码】A【文章编号］1004-7913(2016)09-0060-03
Analvsis and Treatment on Vibration of Turbine Bearing Bush in 300 MW Subcrtical Unit WU Jin-meng',YANG Hui-bin', SHE Ting
(1. Datang Qingyuan Co-generation Power Co., Ld., Baoding , Hebei 071100, China;
2. The Great Wall College for The University of Geology of China, Baoding , Hebei 071100, China)
Abstract : The over standard vibration fault and the characteristics of No. 2 bearing bush No. 7 turbine for 300 MW suberitical units in given power plant are introduced. It is found that the basic eause for vibration is larger deviation of exciter's center and smaller spherical preload of No, 7 turbine that which provides reliable basis to diagnose and deal with the abnormal vibration in such kind of units.
Key words:Steam turbine; Vibration monitoring;Vibration fault; Interface 1轴系结构及特点
某厂2号汽轮机是由上海汽轮机有限公司制造
的300MW亚临界、一次中间再热、高中压合缸、单轴、双缸双排汽、抽汽、凝汽式汽轮机，型号为 C300/226-16.7/0.43/537/537，发电机为QFSN-300型，采用水-氢-氢冷式，采用静态励磁。汽轮发电机组轴系由高中压转子（HIP）、低压转子（LP）、发电机转子（G）及集电环转子（E）组成，各转子之间均采用刚性联接。轴系由7个轴承支承，汽轮机2个转子为双支承方式，发电机与集电环采用三支承方式，高中压转子2只瓦（1号、 2号）为可倾瓦、落地式，低压转子2只瓦（3 号、4号）坐落在排汽缸上，发电机2只瓦（5 号、6号）为端盖式椭圆瓦。集电环励磁机瓦（7 号）采用可倾瓦、落地式(1-2)。轴系布置图如图1 所示。
高中压转子与低压转子之间采用刚性联轴器连接。2个联轴器间装有垫片，安装时可调整转子的轴向位置。低压转子与发电机转子之间也采
万方数据
图轴系布置图
用刚性联轴器连接。在低压转子电机端装有盘车用大齿轮。该齿轮同时也作为联轴器垫片调整汽
轮机转子与发电机转子的轴向位置[3]。 27号瓦振动概况
2014年10月12日2时30分，2号汽轮机冲转到600r/min时，7号瓦轴振7X为32.1μm、7Y 为31μm，汽轮机冲转到3000r/min时，7号瓦轴振7X为43.8μm、7Y为42μm，暖机并网后轴振逐渐爬升，带负荷到150MW时，振动爬升7X为 68.1μm、7Y为85.6μm，带负荷到300MW时，振动爬升7X为65.5μm、7Y为120.6μm，随着长时间运行观察7X约为65μm左右、7Y约为123 μm，其中7Y最高为138μm。
