100.
第32卷第4期 2011年4月
电力建设
ElectricPowerConstruction
中图分类号：TM623.7
文献标志码：B文章编号：1000-7229(2011)04-0100-05

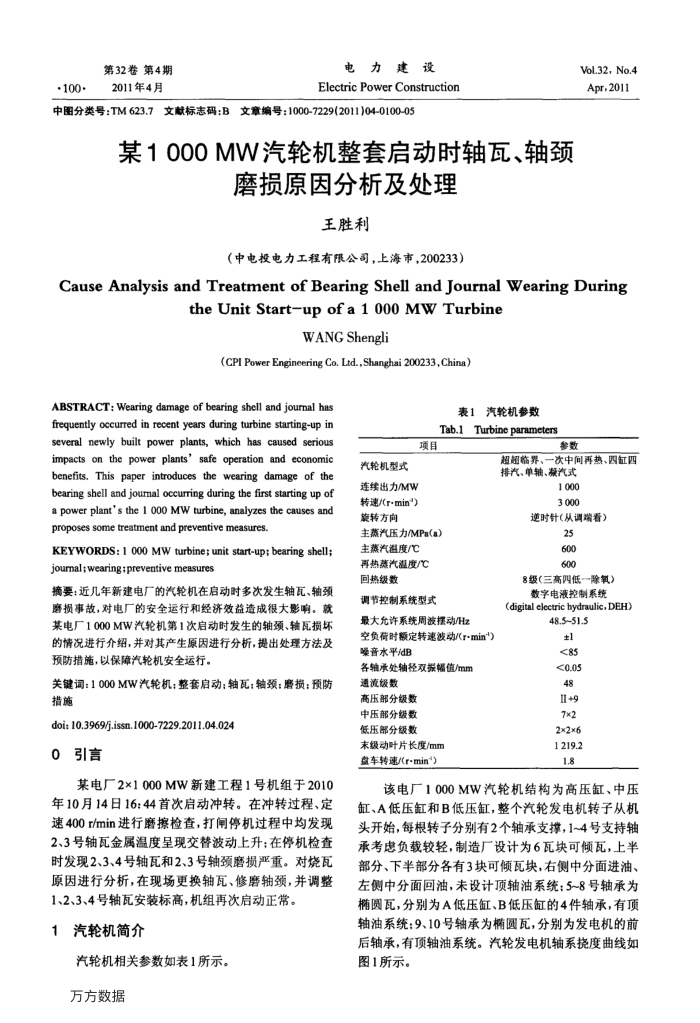

某1000MW汽轮机整套启动时轴瓦、轴颈
磨损原因分析及处理
王胜利
（中电投电力工程有限公司，上海市，200233）
VoL.32,No.4 Apr2011
Cause Analysis and Treatment of Bearing Shell and Journal Wearing During
theUnitStart-upofa1000MWTurbine
WANG Shengli
(CPI Power Engineering Co. Ltd.,Shanghai 200233, China)
ABSTRACT: Wearing damage of bearing shell and journal has frequently occurred in recent years during turbine starting-up in several newly built power plants, which has caused serious impacts on the power plants' safe operation and economic benefits. This paper introduces the wearing damage of the bearing shell and jourmal occurring during the first starting up of a power plant's the 1 000 MW turbine, analyzes the causes and proposes some treatment and preventive measures.
KEYWORDS: 1 000 MW turbine; unit start-up: bearing shell; joumal;wearing:preventive measures
摘要：近几年新建电厂的汽轮机在启动时多次发生轴瓦、轴颈磨损事故，对电厂的安全运行和经济效益造成很大影响。就某电厂1000MW汽轮机第1次启动时发生的轴颈、轴瓦损坏的情况进行介绍，并对其产生原因进行分析，提出处理方法及预防措施，以保障汽轮机安全运行。
关键词：1000MW汽轮机整套启动；轴瓦：轴颈：磨损：预防措施
doi; 10.3969/j.issn.1000-7229.2011.04.024
引言 o
某电厂2×1000MW新建工程1号机组于2010 年10月14日16：44首次启动冲转。在冲转过程、定速400r/min进行磨擦检查，打闸停机过程中均发现 2、3号轴瓦金属温度呈现交替波动上升：在停机检查时发现2、3、4号轴瓦和2、3号轴颈磨损严重。对烧瓦原因进行分析，在现场更换轴瓦、修磨轴颈，并调整
1、2、3、4号轴瓦安装标高，机组再次启动正常。 1汽轮机简介
汽轮机相关参数如表1所示。万方数据
汽轮机型式
表1汽轮机参数
Tab.1Turbine parameters
项目
连续出力/MW 转速/(rmin") 旋转方向
主燕汽压力/MPa(a)
主蒸汽温度/C 再热蒸汽温度/℃ 国热级数
调节控制系统型式
最大允许系统周波摆动/Hz
空负荷时额定转速波动/(r-min") 噪音水平/dB
各轴承处轴径双报幅值/mm
通流级数高压部分级数中压部分级数低压部分级数
末级动叶片长度/mm 盘车转速/（r-min")
参数
超超临界、一次中间再热、四缸四排汽、单轴、凝汽式
1000 3.000
逆时针（从调端看）
25 600 600
8级(三高四低一除氧）数字电液控制系统
(digital electric bydraulic, DEH)
48.5~51.5 ±1 <85 <0.05 48 II+9 7×2 2×2×6 1219.2 1.8
该电厂1000MW汽轮机结构为高压缸、中压缸、A低压缸和B低压缸，整个汽轮发电机转子从机头开始，每根转子分别有2个轴承支撑，1~4号支持轴承考虑负载较轻，制造厂设计为6瓦块可倾瓦，上半部分、下半部分各有3块可倾瓦块，右侧中分面进油、左侧中分面回油，未设计顶轴油系统：5~8号轴承为椭圆瓦，分别为A低压缸、B低压缸的4件轴承，有顶轴油系统：9、10号轴承为椭圆瓦，分别为发电机的前后轴承，有顶轴油系统。汽轮发电机轴系挠度曲线如图1所示。
