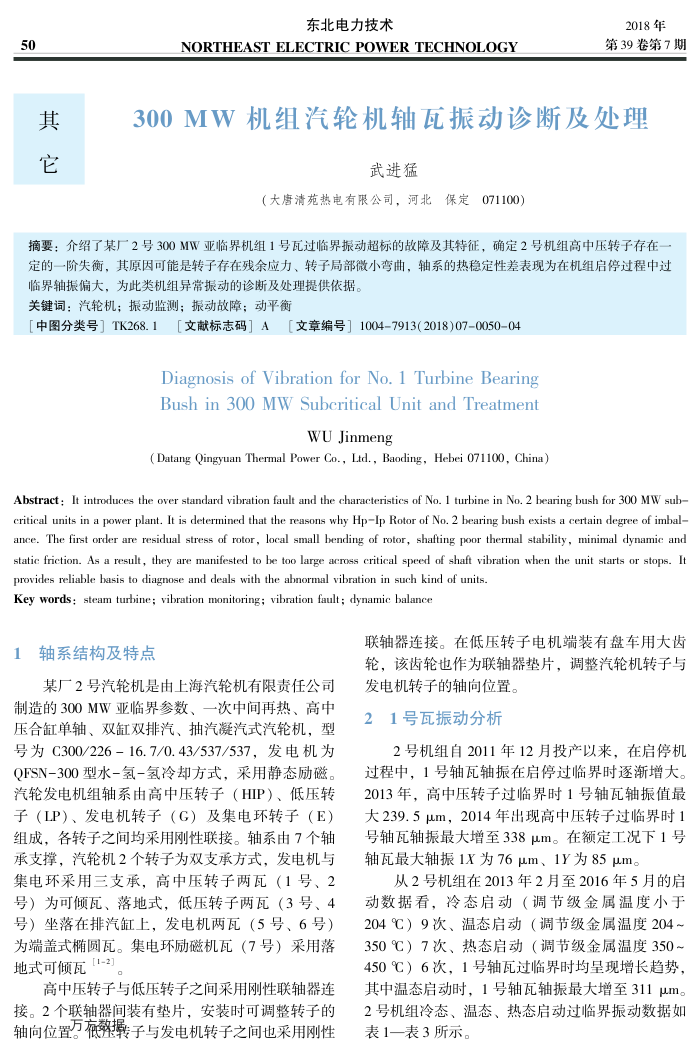

300MW机组汽轮机轴瓦振动诊断及处理
武进猛
（大唐清苑热电有限公司，河北保定071100）
摘要：介绍了某厂2号300MW亚临界机组1号瓦过临界振动超标的故障及其特征，确定2号机组高中压转子存在一定的一阶失衡，其原因可能是转子存在残余应力、转子局部微小弯曲，轴系的热稳定性差表现为在机组启停过程中过
临界轴振偏大，为此类机组异常振动的诊断及处理提供依据。关键词：汽轮机；振动监测；振动故障；动平衡
［中图分类号】TK268.1［文献标志码］A【文章编号］1004-7913(2018】07-0050-04
Diagnosis of Vibration for No. 1 Turbine Bearing Bushin3ooMwSubcriticalUnitandTreatment
WUJinmeng
( Datang Qingyuan Thermal Power Co., Ltd., Baoding, Hebei 071100, China)
Abstract : It introduces the over standard vibration fault and the characteristics of No. 1 turbine in No. 2 bearing bush for 300 MW sub critical units in a power plant. It is determined that the reasons why HpIp Rotor of No. 2 bearing bush exists a certain degree of imhal-ance. The first order are residual stress of rotor, local small bending of rotor, shafting poor thermal stability, minimal dynamic and static friction. As a result, they are manifested to hbe too large across critical speed of shaft vibration when the unit starts or stops. It
provides reliable hasis to diagnose and deals with the abnormal vibration in such kind of units Key words: steam turbine; vibration monitoring; vibration fault; dynamic balance
1轴系结构及特点
某厂2号汽轮机是由上海汽轮机有限责任公司制造的300MW亚临界参数、一次中间再热、高中压合缸单轴、双缸双排汽、抽汽凝汽式汽轮机，型号为C300/226-16.7/0.43/537/537，发电机为 QFSN-300型水-氢-氢冷却方式，采用静态励磁。汽轮发电机组轴系由高中压转子（HIP）、低压转子（LP）、发电机转子（G）及集电环转子（E）组成，各转子之间均采用刚性联接。轴系由7个轴承支撑，汽轮机2个转子为双支承方式，发电机与集电环采用三支承，高中压转子两瓦（1号、2 号）为可倾瓦、落地式，低压转子两瓦（3号、4 号）坐落在排汽缸上，发电机两瓦（5号、6号）为端盖式椭圆瓦。集电环励磁机瓦（7号）采用落地式可倾瓦【1-2]。
高中压转子与低压转子之间采用刚性联轴器连
接。2个联轴器间装有垫片，安装时可调整转子的轴向位置万衣整子与发电机转子之间也采用刚性
联轴器连接。在低压转子电机端装有盘车用大齿轮，该齿轮也作为联轴器垫片，调整汽轮机转子与
发电机转子的轴向位置。 21号瓦振动分析
2号机组自2011年12月投产以来，在启停机过程中，1号轴瓦轴振在启停过临界时逐渐增大。 2013年，高中压转子过临界时1号轴瓦轴振值最大239.5μm，2014年出现高中压转子过临界时1 号轴瓦轴振最大增至338μm。在额定工况下1号轴瓦最大轴振1X为76μm、1Y为85μm。
从2号机组在2013年2月至2016年5月的启动数据看，冷态启动（调节级金属温度小于 204℃）9次、温态启动（调节级金属温度204~ 350℃）7次、热态启动（调节级金属温度350~ 450℃）6次，1号轴瓦过临界时均呈现增长趋势，其中温态启动时，1号轴瓦轴振最大增至311μm。 2号机组冷态、温态、热态启动过临界振动数据如表1一表3所示。
