0

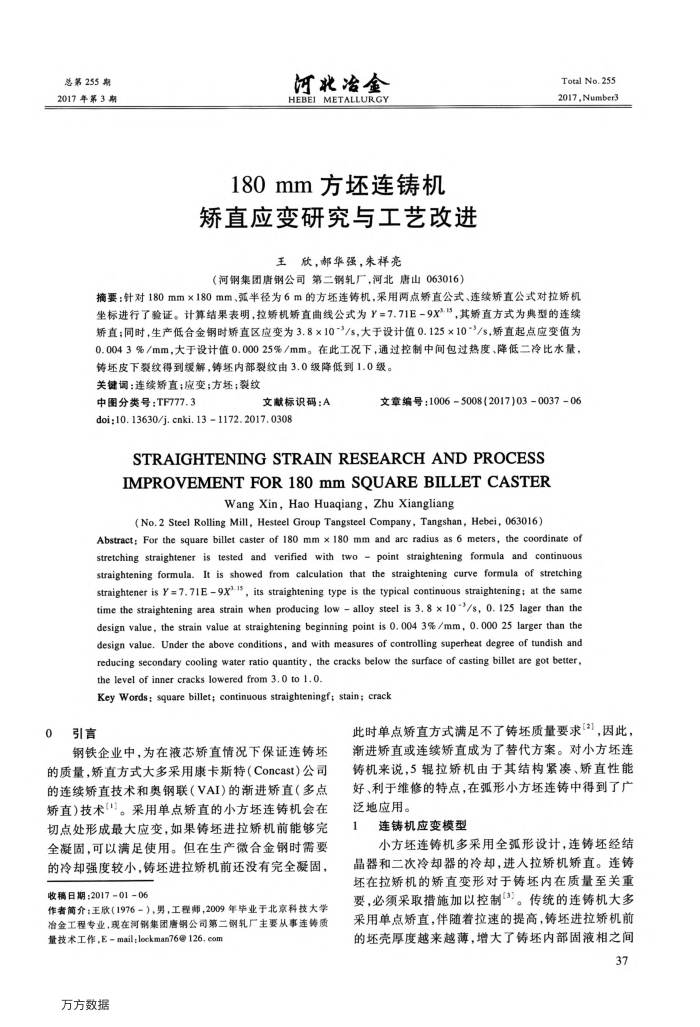

总第255期 2017年第3期
河北冶金 HEBEI METALLURGY
180mm方坏连铸机
矫直应变研究与工艺改进
王欣，邮华强，朱祥亮
（河钢集团唐钢公司第二钢轧厂，河北唐山063016）
Total No.255 2017,Number3
摘要：针对180mm×180mm、弧半径为6m的方坏连铸机，采用两点矫直公式、连续矫直公式对拉矫机坐标进行了验证。计算结果表明，拉矫机矫直曲线公式为Y=7.71E-9Xx.15，其矫直方式为典型的连续矫直；同时，生产低合金钢时矫直区应变为3.8×10-"/s，大于设计值0.125×10-"/s，矫直起点应变值为 0.0043%/mm，大于设计值0.00025%/mm。在此工况下，通过控制中间包过热度、降低二冷比水量，
铸坏皮下裂纹得到缓解，铸坏内部裂纹由3.0级降低到1.0级。关键调：连续矫直；应变；方坏；裂纹
中图分类号：TF777.3
文献标识码：A
doi:10. 13630/j. cnki. 13 1172. 2017. 0308
文章编号：10065008(2017)03003706
STRAIGHTENINGSTRAINRESEARCHANDPROCESS IMPROVEMENTFOR18OmmSOUAREBILLETCASTER
Wang Xin,Hao Huaqiang,Zhu Xiangliang
(No.2 Steel Rolling Mill, Hesteel Group Tangsteel Company, Tangshan, Hebei, 063016)
Abstract: For the square billet caster of 180 mm × 180 mm and arc radius as 6 meters, the coordinate of stretching straightener is tested and verified
point straightening formula and continuous
withtwo-
straighteningformula.
It is showed from calculation that the straightening curve formula of stretching
straightener is Y =7. 71E 9x°is, its straightening type is the typical continuous straightening; at the same
time the straightening area strain when producing low
alloy steel is 3. 8 × 10 -*/s, 0. 125 lager than the
design value, the strain value at straightening beginning point is 0. 004 3% /mm, 0. 000 25 larger than the design value. Under the above conditions, and with measures of controlling superheat degree of tundish and reducing secondary cooling water ratio quantity, the cracks below the surface of casting billet are got better, the level of inner cracks lowered from 3. 0 to 1. 0.
Key Words; square billet; continuous straighteningf; stain; crack
引言
钢铁企业中，为在液芯矫直情况下保证连铸坏
的质量，矫直方式大多采用康卡斯特（Concast)公司的连续矫直技术和奥钢联（VAI)的渐进矫直（多点矫直)技术"。采用单点矫直的小方坏连铸机会在切点处形成最大应变，如果铸坏进拉矫机前能够完全凝固，可以满足使用。但在生产微合金钢时需要的冷却强度较小，铸坏进拉矫机前还没有完全凝固，收稿日期：2017-01-06
作者简介：王欣（1976-），男，工程师，2009年毕业于北京科技大学冶金工程专业，现在河钢集团唐钢公司第二钢轧厂主要从事连铸质
量技术工作，Email；lockman76126.com 万方数据
此时单点矫直方式满足不了铸坏质量要求["，因此，渐进矫直或连续矫直成为了替代方案。对小方坏连铸机来说，5辑拉矫机由于其结构紧漆、矫直性能好、利于维修的特点，在弧形小方坏连铸中得到了广泛地应用。
连铸机应变模型
1
小方坏连铸机多采用全弧形设计，连铸坏经结晶器和二次冷却器的冷却，进入拉矫机矫直。连铸坏在拉矫机的矫直变形对于铸坏内在质量至关重要，必须采取措施加以控制")。传统的连铸机大多采用单点矫直，伴随着拉速的提高，铸坏进拉矫机前的坏壳厚度越来越薄，增大了铸坏内部固液相之间
37
