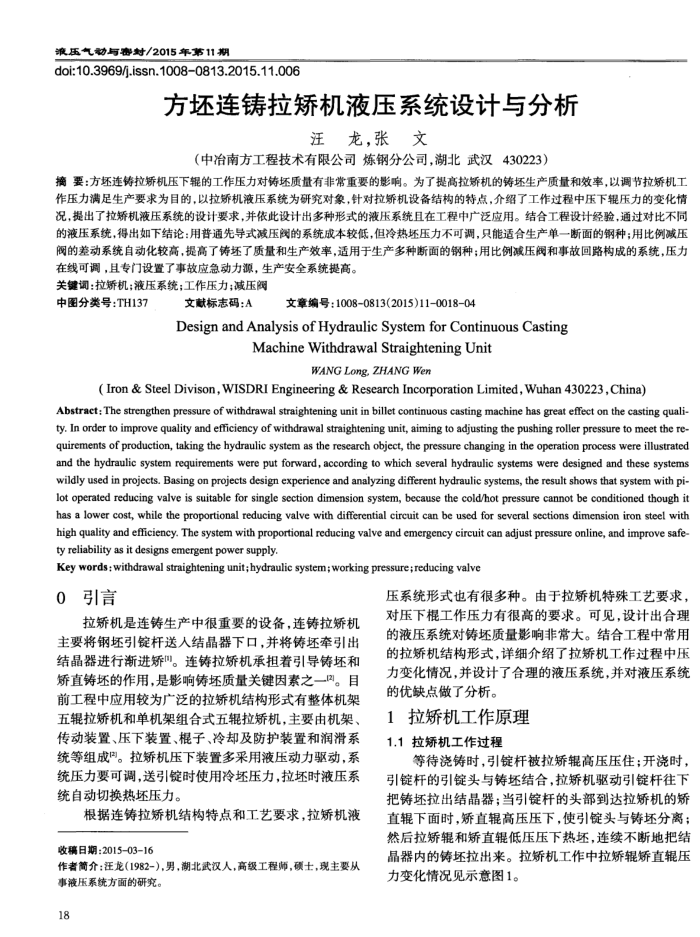

方坏连铸拉矫机液压系统设计与分析
汪龙，张文
（中冶南方工程技术有限公司炼钢分公司，湖北武汉430223）
摘要：方坏连铸拉矫机压下辊的工作压力对铸坏质量有非常重要的影响。为了提高拉矫机的铸坏生产质量和效率，以调节拉矫机工作压力满足生产要求为目的，以拉矫机液压系统为研究对象，针对拉矫机设备结构的特点，介绍了工作过程中压下辑压力的变化情况，提出了拉矫机液压系统的设计要求，并依此设计出多种形式的液压系统且在工程中广泛应用。结合工程设计经验，通过对比不同的液压系统，得出如下结论：用普通先导式减压阀的系统成本较低，但冷热坏压力不可调，只能适合生产单一断面的钢种；用比例减压
在线可调，且专门设置了事故应急动力源，生产安全系统提高。关键调：拉矫机；液压系统；工作压力；减压阀
中图分类号：TH137
文献标志码：A
文章编号：1008-0813(2015)11-0018-04
Design and Analysis of Hydraulic System for Continuous Casting
MachineWithdrawalStraighteningUnit
WANG Long,ZHANG Wen
(Iron & Steel Divison, WISDRI Engineering & Research Incorporation Limited,Wuhan 430223,China)
Abstract: The strengthen pressure of withdrawal straightening unit in billet continuous casting machine has great effect on the casting quali-ty. In order to improve quality and efficiency of withdrawal straightening unit, aiming to adjusting the pushing roller pressure to meet the re-quirements of production, taking the hydraulic system as the research object, the pressure changing in the operation process were illustrated and the hydraulic system requirements were put forward, according to which several hydraulic systems were designed and these systems wildly used in projects. Basing on projects design experience and analyzing different hydraulic systems, the result shows that system with pi-lot operated reducing valve is suitable for single section dimension system, because the cold/hot pressure cannot be conditioned though it has a lower cost, while the proportional reducing valve with differential circuit can be used for several sections dimension iron steel with high quality and efficiency. The system with proportional reducing valve and emergency circuit can adjust pressure online, and improve safe ty reliability as it designs emergent power supply
Key words:withdrawal straightening unit;hydraulic system;working pressure;reducing valve
0
引言
拉矫机是连铸生产中很重要的设备，连铸拉矫机主要将钢坏引锭杆送人结晶器下口，并将铸坏牵引出结晶器进行渐进矫。连铸拉矫机承担着引导铸坏和矫直铸坏的作用，是影响铸坏质量关键因素之一12。目前工程中应用较为广泛的拉矫机结构形式有整体机架五辊拉矫机和单机架组合式五辊拉矫机，主要由机架、传动装置、压下装置、棍子、冷却及防护装置和润滑系统等组成。拉矫机压下装置多采用液压动力驱动，系统压力要可调，送引锭时使用冷坏压力，拉坏时液压系统自动切换热坏压力。
根据连铸拉矫机结构特点和工艺要求，拉矫机液
收日期：2015-03-16
作者简介：注龙(1982-)，男，潮北武汉人，高级工程师，硕士，现主要从
事液压系统方面的研究 18
压系统形式也有很多种。由于拉矫机特殊工艺要求，对压下棍工作压力有很高的要求。可见，设计出合理的液压系统对铸坏质量影响非常大。结合工程中常用的拉矫机结构形式，详细介绍了拉矫机工作过程中压力变化情况，并设计了合理的液压系统，并对液压系统的优缺点做了分析。
1拉矫机工作原理 1.1拉矫机工作过程
等待浇铸时，引锭杆被拉矫辊高压压住；开浇时，
引锭杆的引锭头与铸坏结合，拉矫机驱动引锭杆往下把铸坏拉出结晶器；当引链杆的头部到达拉矫机的矫直辊下面时，矫直辊高压压下，使引锭头与铸坏分离；然后拉矫辊和矫直辑低压压下热坏，连续不断地把结晶器内的铸坏拉出来。拉矫机工作中拉矫辊矫直辊压力变化情况见示意图1。
