关于某化工项目装置合并布置的总图设计探讨
吴军“郝妍平上海凯赢达化工设计工程咨询有限公司上海200333
摘要在工业项目的建设过程中，总图设计尤为重要。结合某化工项目装置合并布置的总图设计方案，对工
厂平面布置节约用地进行了探讨，总结了总图布置过程中装置合并建设的依据。
关键词总图布置装置合并
在化工项目设计中，厂区总平面设计是总图专业的主要职责之一。厂区总平面设计是在总体布置的基础上，根据工厂的生产性质、规模、工艺流程、运输、防火、安全、卫生等要求，结合场地自然条件、厂外设施、厂区预留发展等因素，节约用地，紧漆合理地布置厂区各生产装置、辅助公用等设施，综合选择最优的总图布置方案。
集中紧布置、节约用地，是工厂总平面设计的重要原则。国土资源部2008年发布的24号文《关于发布和实施<工业项目建设用地控制指标> 的通知》，要求各级国土资源管理部门要严格执行《控制指标》相关工程项目建设用地指标，对于不符合《控制指标》要求的工业项目，不予供地或对项目用地面积予以核减。这就要求总图设计人员在设计中在满足工艺流程顺畅、防火安全间距规定的同时，要最大限度的提高土地利用率，节省土地资源。本文结合某化工项目装置合并布置设计方案，浅谈工厂平面布置节约用地的体会供探讨。
1项目简介
上海某著名气体公司某项目总图布置曾经请国内某甲级设计院进行方案设计，其具体布置见图1，但受项目所在区域条件限制未能实施，2014 年9月该公司希望我公司能提出合理化意见和优化总图设计方案，尽可能使厂区预留用地达到最大化利用。
本项目为该气体公司第三期主装置扩建项目，建设地点在上海化学工业区某厂区预留用地内，扩建内容包括主装置扩建（空分装置主厂房）及
其配套的压缩机厂房。此次扩建的主装置与已建三期主装置的生产工艺、规模、原料及产品相同，生产火灾危险类别均为甲类，项目设计执行《石油化工企业设计防火规范》GB50160－2008的规定。
原设计方案中扩建主装置与原三期主装置按照两个装置进行设计，根据规范两个甲类装置之间防火间距按照30m控制，压缩机厂房布置在扩
建主装置厂房东侧相距15m。装置产证
品
压缩机房
na：三期主教置
x)0
oooooo
地真品

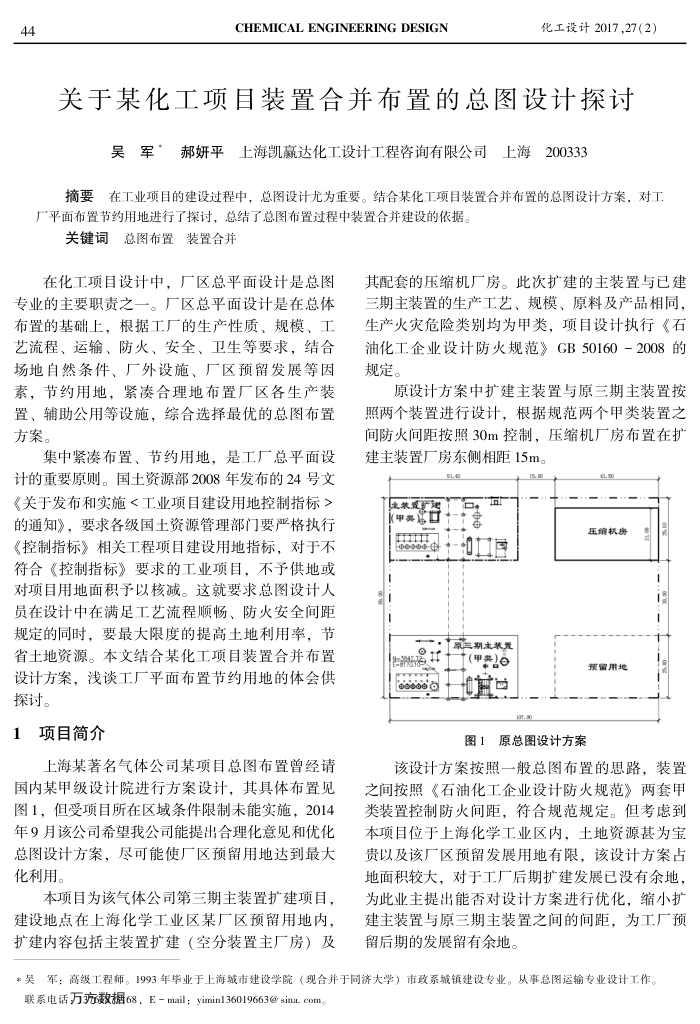

图1原总图设计方案
预留用地
该设计方案按照一般总图布置的思路，装置之间按照《石油化工企业设计防火规范》两套甲类装置控制防火间距，符合规范规定。但考虑到本项目位于上海化学工业区内，土地资源甚为宝贵以及该厂区预留发展用地有限，该设计方案占地面积较大，对于工厂后期扩建发展已没有余地，为此业主提出能否对设计方案进行优化，缩小扩建主装置与原三期主装置之间的间距，为工厂预留后期的发展留有余地。
