履带式起重机动力传递失效故障
快速排查和修复方法赵恒
我单位1台抚挖QUY400型履带式起重机在使用过程中出现动力传递失效故障。现场人员快速、准确地排查出了故障部位，又采用非常规方法快捷地进行了修复，耗时极短且效果良好
为此特撰文将其叙述以供同行参考。 1.故障现象
据司机反映，该起重机在施工现场移动时突然无法行走，且听到主机后方传出一声异响。他立即熄火检查，未发现该机结构明显损坏和油、水泄漏等异常现象。随后司机再次启动发动机试机，发动机运转及仪表显示均正常，但是模纵该起重机行走、起落钩、变幅、回转等均无动作，
此时检查发现伺服压力表显示值为零。 Pst
T4
5MPa
Pst
万方数据
T4
T4 Pst Pst
阔扬
超起变幅林
古
套是
智变相效爪
回转制
阔是行
阔瑞广
2.排查与分析
维修人员赶赴现场对故障进行了排查。根据以往维修经验，此类故障最常见原因是伺服压力总开关或伺服压力电磁阀出现问题。该起重机在驾驶室门内侧设置了1个同服控制操纵杆，该操纵杆控制伺服压力总开关，进而控制间服压力电磁阀的通断。只有当司机进入驾驶室拉起该操纵杆使其触碰压力开关后，伺服电磁阀通电，伺服回路才能正常工作。其目的是强制司机在离开驾驶室前将该操纵杆放下，以防止误动作。故此，该故障应从该起重机同服控制系统开始排查。QUY400型履带式起重机伺服控制原理如图1所示。
首先，排查伺服电路。我们安排电工检测伺
#t X
服总开关压力控制电磁阀

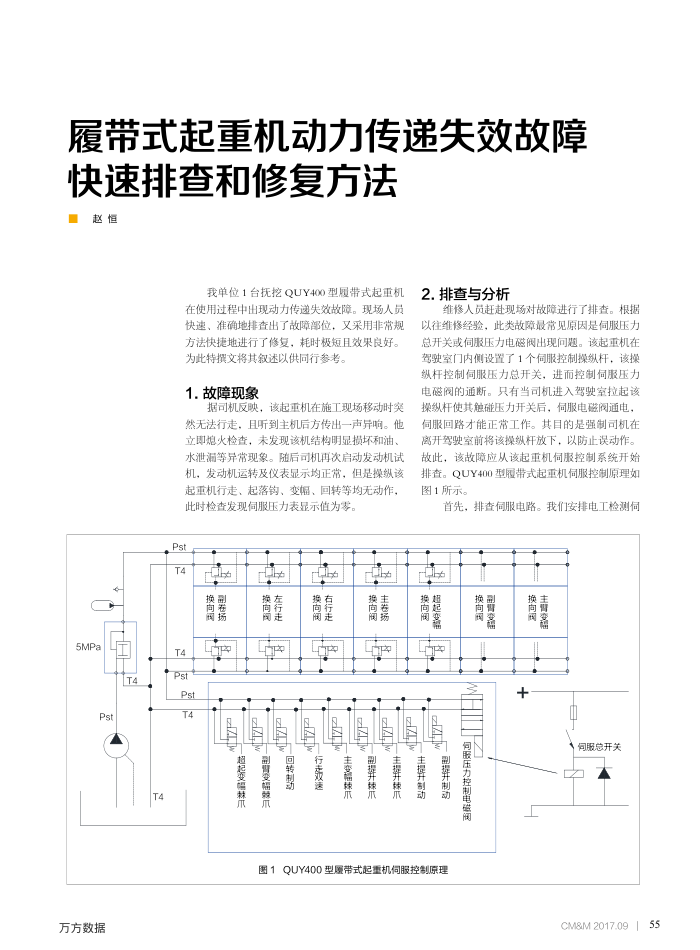

图1QUY400型愿带式起重机伺服控制原理
CM8M 2017.0955
