APPLICATION&MAINTENANCE/应用与维修
挖掘机液压系统故障排查三例齐敦建
排查挖拥机液压系统故障通常采用简易故障诊断法和逻辑分析法。简易故障诊断法适宜排查简单故障，先通过问、看、听、摸、闻等手段了解挖掘机各部位的工作情况，查找故障部位。逻辑分析法先根据故障现象和液压系统原理图，分析所有可能产生故障的原因，再提出判断故陷的方法和步骤本文以3例挖掘机故障为例，介绍如何运用逻辑分析法进行故障排查。
一挖掘机动臂提升缓慢 1.故障现象
1台工作了1550h的XE150D型挖掘机，作业时突然出现动臀提升缓慢、无力故障，其他动作正常。
2.原因分析
从液压系统结构上分析，单一动作缓慢，可排除多个动作共同使用部件（如P1泵、P2泵、伺服泵、主安全阀等）存在故障的可能，应将故障范围缩小在动臀臂提升先导油路和工作油路范围内。
该挖掘机液压原理如图1所示，图中画出了动
动臂缸
过载溢流阀
提升时压力油走向。动普提升时涉及动普提升失导油路、动臀缸、动臀保持阀（CRb）、过载溢流阀（AbR）、动臂1阀或动臂2阀。动臂提升缓慢可能有以下5种原因：一是动臂缸内，二是动保持阀（CRb）故障，三是动臂提升先导压力低，四是动臀油路过载溢流阀（AbR）故障，五是动臂1阀或动臀2阀阀芯卡滞。
3.故障排查
（1）排查动臂缸
首先，启动发动机，将动臂抬到最高位置，将发动机熄火。其次，将液压油箱的压力释放，以保证拆卸液压系统的安全。再次，缓慢的拆掉动臀缸有杆腔的油管，并用堵头将机身端的油管接头堵准：最后，启动发动机：提升动臂，使动管缸游流，结果发现动管缸有杆腔油管液压油泄漏极少由此排除动臀缸内泄的可能。
（2）排查动臀保持阀
该挖掘机斗杆工作正常，说明斗杆保持阀正常。该挖掘机动管保持阀与斗杆保持阀完全相同
动臂保持阀
福
动臂提升先导压力油
1501工程机械与维修CM&M2014.06
动臂1阀
铲斗阀右行走阀
行走直线阀
P2泵输出压力油
网
斗杆1阀动臂2阀回转阀
LHe
左行走阀
“P1泵输出压力油

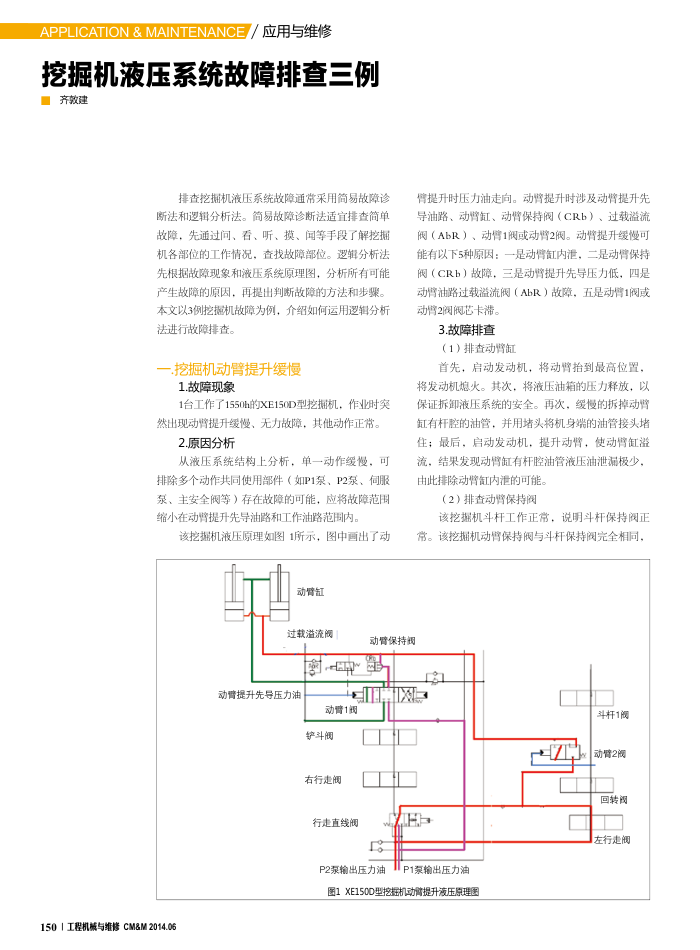

图1XE150D型挖摇机动简提升液压原理图
