APPLICATION&MAINTENANCE/应用与维修
挖掘机液压系统故障三例袁丽静
1.整机动作无力
1台SC220.8型挖掘机工作装置动作
无力，回转、行走缓慢，热车时动作无力现象更加明显。分析认为：该挖掘机各项动作均无力，其故障可能为前、后液压泵吸空、先导油路压力低、主溢流阀卡滞或前、后液压泵磨损严重所致
（1）检查液压泵是否吸空
从液压油箱检查孔检查液压油油量充足、清激透明、无气泡，由此说明油液无变质现象。检查液压泵吸油管路无漏油、无变形，系统无异常吸空噪声，由此说明液压泵不存在吸空现象，
（2）检查先导油路压力
将压力表接到先导泵出口测压点，检测先导油路压力为3.9MPa，该压力属正常，由此说明先导油路工作正常。
（3）测试主油路压力
将压力表接到主油路测压点，检测主油路压力为27MPa：该压力偏低。对主溢流阀进行拆解，检查阀芯无磨损，先导油孔畅通，调压弹黄完好，将主溢流阀清洗后装复试机，故障依旧。
（4）拆检液压泵
将前、后液压泵拆解，发现其配流盘均严重磨损。对前、后液压泵进行清洗，并更换配流盘及密封件。再将全部液压油及回油滤芯更换。组装后试机，故障消失。
2.工作装置动作缓慢，
1台SC360.8型挖掘机工作装置出现动作缓慢现象。分析认为，该挖掘机动作缓慢的原因可能有3点：一是发动机转速慢，二是先导系统不能将主工作阀打开，三是动作模式控制系统存在故障，四是前、后液压泵流量调节装置存在故障
（1）检查发动机转速 1821工程机械与维修CM&M2013.09
RG 跆
P2
P1
Dr1.2
JP
B 即3
12 2t
P1

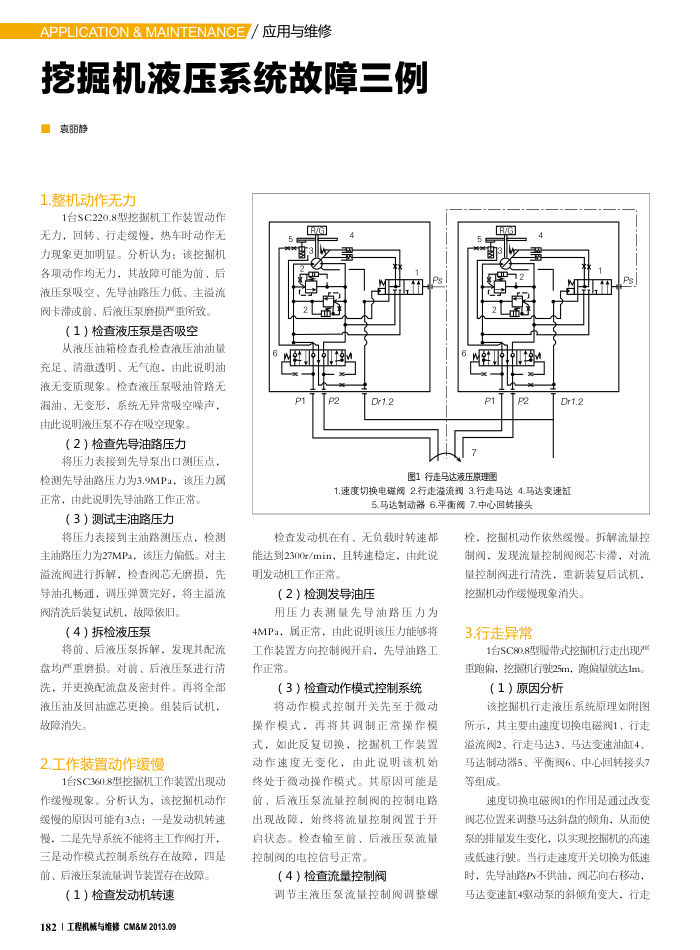

图1行走马达液压原理围
P2
Dr1.2
1.速度切换电磁阀2.行走溢流阀3.行走马达4.马达变速缸
5.马达制动器6.平衡阀7.中心回转接头
检查发动机在有、无负载时转速都能达到2300r/min，且转速稳定，由此说明发动机工作正常。
（2）检测发导油压
用压力表测量先导油路压力为 4MPa，属正常，由此说明该压力能够将工作装置方向控制阀开启，先导油路工作正常。
（3）检查动作模式控制系统
将动作模式控制开关先至于微动操作模式，再将其调制正常操作模式，如此反复切换，挖据机工作装置动作速度无变化，由此说明该机始终处于微动操作模式。其原因可能是前、后液压泵流量控制阀的控制电路出现故障，始终将流量控制阀置于开启状态。检查输至前、后液压泵流量控制阅的电控信号正常。
（4）检查流量控制阀
调节主液压泵流量控制阀调整螺
IPs
栓，挖掘机动作依然缓慢。拆解流量控制阀，发现流量控制阀阀芯卡灌，对流量控制阅进行清洗，重新装复后试机，
挖掘机动作缓慢现象消失。 3.行走异常
1台SC80.8型腰带式挖掘机行走出现严重跑偏，挖掘机行驶25m，跑偏量就达1m。
（1）原因分析
该挖掘机行走液压系统原理如附图所示，其主要由速度切换电磁阀1、行走溢流阀2、行走马达3、马达变速油缸4、马达制动器5、平衡阀6、中心回转接头7 等组成。
速度切换电磁阀1的作用是通过改变阀芯位置来调整马达斜盘的倾角，从而使案的排量发生变化，以实现挖掘机的高速或低速行驶。当行走速度开关切换为低速时，先导油路P不供油，阀芯向右移动，马达变速缸4驱动泵的斜倾角变大，行走
