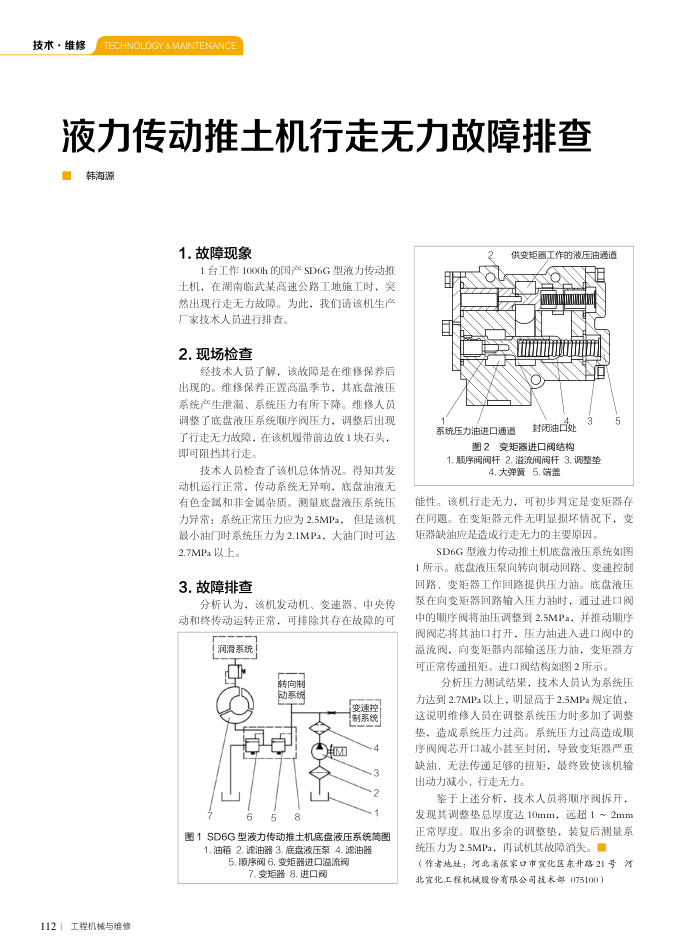

液力传动推土机行走无力故障排查韩海源
1，故障现象
1台工作1000h的国产SD6G型液力传动推土机，在湖南临武某高速公路工地施工时，突然出现行走无力故障。为此，我们请该机生产
厂家技术人员进行排查。 2.现场检查
经技术人员了解，该故障是在维修保养后出现的。维修保养正置高温季节，其底盘液压系统产生泄漏、系统压力有所下降。维修人员调整了底盘液压系统顺序阅压力，调整后出现了行走无力故障，在该机履带前边放1块石头，即可阻挡其行走。
技术人员检查了该机总体情况。得知其发动机运行正常，传动系统无异响，底盘油液无有色金属和非金属杂质。测量底盘液压系统压力异常：系统正常压力应为2.5MPa：
但是该机
最小油门时系统压力为2.1MPa，大油门时可达
2.7MPa以上。 3.故障排查
分析认为，该机发动机、变速器、中央传动和终传动运转正常，可排除其存在故障的可
润滑系统 dM
转向制励系统
变速控制系统
图1SD6G型液力传动推土机底盘液压系统简图
1.油箱2.滤油器3.底盘液压泵4.滤油器
5.顺序阀6.变矩器进口溢流阅
7.变矩器8.进口阀
112丨工程机械与维修
供变矩器工作的液压油通道
系统压力油进口通道
封闭油口处
图2变矩器进口阀结构
1.顺序阀阀杆2.溢流阀阀杆3.调整垫
4.大弹簧5.端盖
能性。该机行走无力，可初步判定是变矩器存在间题。在变矩器元件无明显损坏情况下，变矩器缺油应是造成行走无力的主要原因。
SD6G型液力传动推士机底盘液压系统如图
1所示。底盘液压泵向转向制动回路、变速控制回路、变矩器工作回路提供压力油。底盘液压泵在向变矩器回路输入压力油时，通过进口阀中的顺序阀将油压调整到2.5MPa，并推动顺序阀阀芯将其油口打开，压力油进入进口阀中的溢流阀，向变矩器内部输送压力油，变矩器方可正常传逆扭矩。进口阀结构如图2所示。
分析压力测试结果，技术人员认为系统压力达到2.7MPa以上，明显高于2.5MPa规定值，这说明维修人员在调整系统压力时多加了调整势，造成系统压力过高。系统压力过高造成顺序阀阀芯开口减小基至封闭，导致变矩器严重缺油、无法传递足够的扭矩，最终致使该机输出动力减小、行走无力。
鉴于上述分析，技术人员将顺序阀拆开，发现其调整垫总厚度达10mm，远超1~2mm 正常厚度。取出多余的调整势，装复后测量系统压力为2.5MPa，再试机其故障消失。
