三种门架叉车的液压称重装置王冬艳
在叉车上加装高精度液压称重装置，实现货物搬运和称重同步进行，可大幅度提高工作效率。叉车门架升降动作一般由液力驱动，门架升降液压缸内部压力由负载质量决定。液压称重装置就是利用这一原理，通过传感器测量门
架升降缸内部压力，经称重仪表内部的数据采集和处理单元处理后，在称重仪表液晶屏上显示载荷质量。同时称重仪表还连接超载报警器，可有效提示驾驶员，防止超载作业。
叉车门架结构种类较多，其升降缸通常采用并联和串联2种形式。因此在安装液压称重装置之前，应根据叉车现有门架结构和升降液压系统特点进行适当选择，以便将液压称重装置合理地布置在液压系统中，否则将可能导致门架升降过程中发生卡浠或门架升降不平稳，
主、副钩卷简摄像头主变幅摄像头
塔式变幅提像头主杆杆头摄像头超起装置摄像头行走区域摄像头
报接
频
器
图2安全监控管理系统工作状态监控流程
测主、副钩卷筒钢丝绳排列状况。通过安装的主变幅摄像头、塔式变幅摄像头：可以监测主变幅、塔式变幅卷简钢
11
10
0
8
国
MAD

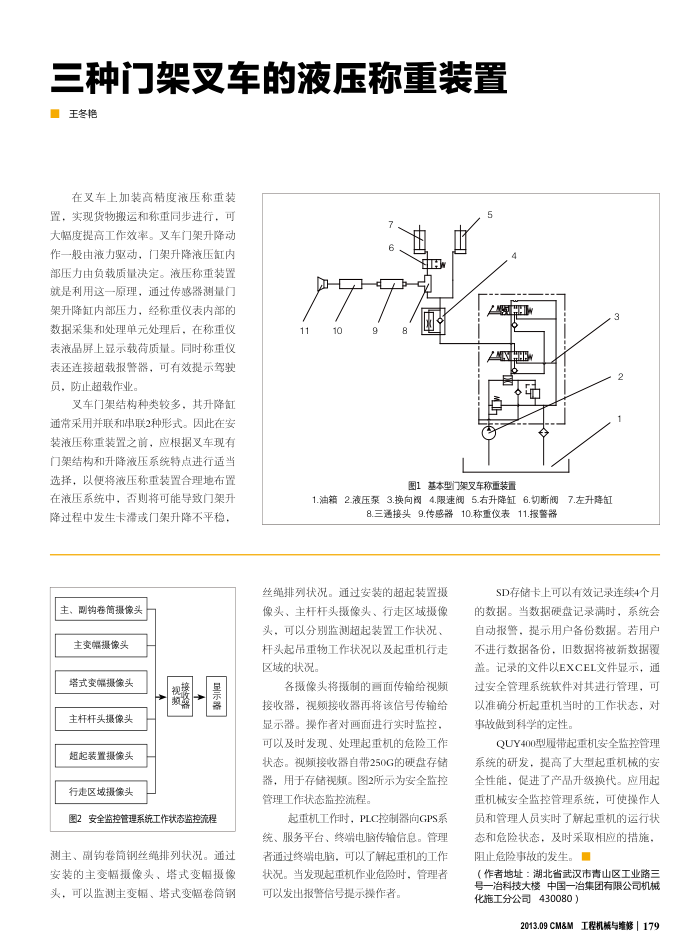

图1基本型门架叉车称重装置
1.油箱2.液压泵3.换向阅4.限速阀5.右升降缸6.切断阀
17.左升降缸
8.三通接头9.传感器10.称重仪表11.报警器
丝绳排列状况。通过安装的超起装置摄像头、主杆杆头摄像头、行走区域摄像头，可以分别监测超起装置工作状况、杆头起吊重物工作状况以及起重机行走区域的状况。
各摄像头将摄制的画面传输给视频接收器，视频接收器再将该信号传输给显示器。操作者对画面进行实时监控，可以及时发现、处理起重机的危险工作状态。视频接收器自带250G的硬盘存储器，用于存储视频。图2所示为安全监控管理工作状态监控流程。
起重机工作时，PLC控制器向GPS系统、服务平台、终端电脑传输信息。管理者通过终端电脑，可以了解起重机的工作状况。当发现起重机作业危险时，管理者可以发出报警信号提示操作者。
SD存储卡上可以有效记录连续4个月的数据。当数据硬盘记录满时，系统会自动报警，提示用户备份数据。若用户不进行数据备份，旧数据将被新数据覆盖。记录的文件以EXCEL文件显示，通过安全管理系统软件对其进行管理，可以准确分析起重机当时的工作状态，对事故做到科学的定性。
QUY400型履带起重机安全监控管理系统的研发，提高了大型起重机械的安全性能，促进了产品升级换代。应用起重机械安全监控管理系统，可使操作人员和管理人员实时了解起重机的运行状态和危险状态，及时采取相应的措施，阻止危险事故的发生。
（作者地址：湖北省武汉市青山区工业路三号一治科技大楼中国一冶集团有限公司机械化施工分公司430080）
